不銹(xiu)鋼化(hua)學著色配(pei)方 18 (見(jian)表(biao)8-9)的說明，本配方由華南師(shi)范(fan)大學(xue)化學(xue)系馮(feng)軍、葉子青、顏(yan)昌富、彭永(yong)元提出。
1. 硫酸濃度對(dui)不銹鋼表面(mian)顏色的影響

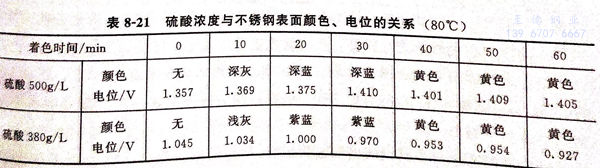

維持鉻酐濃(nong)度263g/L,改變硫酸濃(nong)度，其與不銹鋼(gang)表(biao)面顏(yan)色、電位(wei)的關(guan)系見表(biao)8-21。
由表8-21可見(jian)，當硫酸濃度變小(xiao)時，不銹鋼的起色(se)時間推遲。在相(xiang)等的時間里(li)，顏色(se)稍淺(qian)，且不銹鋼表面電位有所減少(shao)。
電(dian)位由輔(fu)助電(dian)極飽和(he)甘汞電(dian)極作(zuo)正極，不銹鋼作(zuo)負極，用DT-830數字萬用電(dian)表測定著色過程中不銹鋼的表面(mian)電(dian)位。
2. 鉻酐濃度(du)對不(bu)銹鋼表面顏色(se)的(de)影響

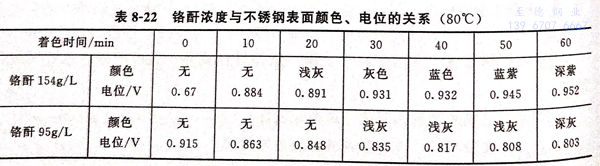

表8-22為硫酸濃(nong)度(du)為500g/L時，不同鉻酐濃(nong)度(du)對不銹鋼表面顏色、電位的影響(xiang)。
由(you)表(biao)8-22可知，鉻酐(gan)增(zeng)大，加速膜的形(xing)成。還(huan)發現，含鉻酐(gan)較高濃度(du)的著(zhu)色(se)(se)(se)(se)液(ye)，雖然能使不銹鋼(gang)著(zhu)色(se)(se)(se)(se)時(shi)(shi)間縮(suo)短，但著(zhu)色(se)(se)(se)(se)效(xiao)果并不好。只(zhi)有在(zai)顏(yan)色(se)(se)(se)(se)較淺時(shi)(shi)才能得(de)到光亮(liang)表(biao)面，深色(se)(se)(se)(se)表(biao)面欠光亮(liang)，且(qie)著(zhu)色(se)(se)(se)(se)變化很快，控制時(shi)(shi)間法來得(de)到相應的顏(yan)色(se)(se)(se)(se)難以成功。鉻酐(gan)濃度(du)略低一(yi)點(dian)，雖然開(kai)始著(zhu)色(se)(se)(se)(se)時(shi)(shi)間長(chang)些，但在(zai)深色(se)(se)(se)(se)時(shi)(shi)表(biao)面較光亮(liang)。著(zhu)色(se)(se)(se)(se)液(ye)中(zhong)鉻酐(gan)的最佳含量為150~160g/L,硫酸500g/L。
3. 著色液(ye)溫度對不銹鋼(gang)表面顏色的影響(xiang)

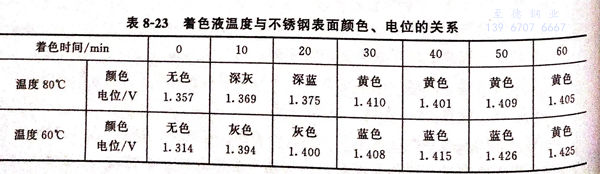

表(biao)8-23為鉻酐263g/L,硫酸500g/L,不(bu)(bu)同(tong)溫度(du)對不(bu)(bu)銹(xiu)鋼表(biao)面顏色、電位的關系。
由表8-23可知，溫度升(sheng)高有利(li)于(yu)顏(yan)色(se)變化(hua)的提(ti)(ti)前(qian)。這是由于(yu)提(ti)(ti)高溫度，能(neng)加快離子(zi)的擴散，從而(er)加速著(zhu)色(se)膜的形成(cheng)。但著(zhu)色(se)液(ye)溫度不能(neng)過高，否則會(hui)使溶液(ye)蒸發嚴重而(er)改變著(zhu)色(se)液(ye)的成(cheng)分濃度，影響著(zhu)色(se)效果。溫度控(kong)制在70~80℃較為理想。
4. 著(zhu)色(se)時間對不銹鋼表(biao)面顏色(se)的影響
不銹鋼浸(jin)(jin)在溫度(du)為80℃、組成為鉻(ge)酐263g/L、硫酸(suan)500g/L的著(zhu)色(se)(se)液中，隨著(zhu)浸(jin)(jin)漬(zi)時間的延長，產生顏色(se)(se)的順序為：灰色(se)(se)→藍色(se)(se)→黃色(se)(se)→紅色(se)(se)。
5. 添加離子對(dui)不(bu)銹鋼表面(mian)顏色的影響
①. 氯離子（Cl-)、氟離子（F-)、銅離子（Cu2+)的影響
這(zhe)些(xie)離子(zi)添加(jia)到(dao)含(han)鉻酐154g/L,硫(liu)酸(suan)500g/L的(de)著(zhu)色液中，對(dui)膜(mo)的(de)形成無(wu)多大影響。
②. 錳離子（Mn2+)的影響
添(tian)加(jia)錳離(li)子能(neng)加(jia)速膜的形(xing)成，縮短不(bu)銹(xiu)鋼(gang)的初(chu)始著(zhu)色(se)時間(jian)。
③. 鉬酸根離子（MoO-4)的影響
能提高著(zhu)色(se)膜(mo)的光澤(ze)，但不影響不銹鋼(gang)的初(chu)始著(zhu)色(se)時間(jian)。
