Cr18Ni13Mo3不銹鋼用作外科植(zhi)入(ru)物的制造(zao)，表(biao)面經(jing)香蕉視頻app在線觀看:機械拋光、香蕉視頻app在線觀看:電化學拋光、香蕉視頻app在線觀看:化學鈍化，工藝(yi)還不(bu)夠完善(shan)，特別是鈍化工藝(yi)，行(xing)業內的差距很(hen)大。為此(ci)，齊寶芬對外科(ke)植入物不(bu)銹鋼產品(pin)的鈍化條(tiao)件進行(xing)了實驗(yan)探索，得出一些(xie)實際(ji)使用的結(jie)果。


1. 鈍化液的選擇(ze)

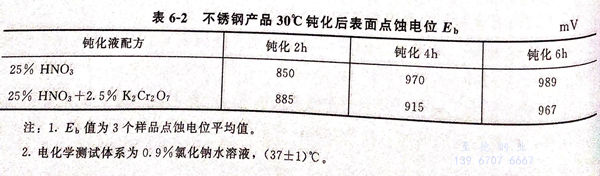

  試(shi)樣材料為Cr18Ni13Mo3、Cr18Ni14Mo3、Cr18Ni15Mo3等制作(zuo)的(de)(de)骨(gu)連接用(yong)接骨(gu)板、接骨(gu)螺釘及(ji)髓(sui)內釘（梅(mei)花針）。實驗鈍(dun)化(hua)(hua)(hua)(hua)液(ye)的(de)(de)兩(liang)(liang)種(zhong)配方見(jian)表(biao)(biao)6-2，表(biao)(biao)6-2列出不(bu)(bu)銹(xiu)(xiu)鋼(gang)產(chan)品30℃鈍(dun)化(hua)(hua)(hua)(hua)后(hou)(hou)的(de)(de)表(biao)(biao)面(mian)點蝕(shi)電位(wei)（mV),試(shi)樣經機(ji)(ji)械拋(pao)光（800#砂紙+布拋(pao)光）、清洗(xi)、干燥后(hou)(hou)分(fen)別放(fang)入兩(liang)(liang)類鈍(dun)化(hua)(hua)(hua)(hua)液(ye)中，鈍(dun)化(hua)(hua)(hua)(hua)后(hou)(hou)測定不(bu)(bu)銹(xiu)(xiu)鋼(gang)的(de)(de)耐腐蝕(shi)性能(neng)Eb值（表(biao)(biao)面(mian)點蝕(shi)電位(wei)）。如(ru)表(biao)(biao) 6-2 的(de)(de)Eb值所示(shi)，兩(liang)(liang)種(zhong)鈍(dun)化(hua)(hua)(hua)(hua)液(ye)在相同條件(jian)下鈍(dun)化(hua)(hua)(hua)(hua)的(de)(de)樣品點蝕(shi)電位(wei)Eb值都無明最差異。理論上，目(mu)前(qian)對(dui)鈍(dun)化(hua)(hua)(hua)(hua)膜的(de)(de)成(cheng)膜機(ji)(ji)理有多種(zhong)解釋，其中之一是產(chan)品鈍(dun)化(hua)(hua)(hua)(hua)后(hou)(hou)表(biao)(biao)面(mian)為含(han)有鉻(ge)的(de)(de)氧化(hua)(hua)(hua)(hua)膜，鉻(ge)的(de)(de)存在對(dui)形成(cheng)氧化(hua)(hua)(hua)(hua)膜起重(zhong)要作(zuo)用(yong)。不(bu)(bu)銹(xiu)(xiu)鋼(gang)產(chan)品含(han)鉻(ge)量為17%~20%,有是夠的(de)(de)鉻(ge)參與成(cheng)膜，故(gu)鈍(dun)化(hua)(hua)(hua)(hua)液(ye)中是否加入重(zhong)鉻(ge)酸鉀(jia)（K2C2O3)對(dui)鈍(dun)化(hua)(hua)(hua)(hua)膜的(de)(de)性能(neng)影響不(bu)(bu)大(da)。目(mu)前(qian)英(ying)美等國對(dui)外科植入物不(bu)(bu)銹(xiu)(xiu)鋼(gang)產(chan)品的(de)(de)純化(hua)(hua)(hua)(hua)也都共(gong)同推薦硝酸水溶液(ye)的(de)(de)鈍(dun)化(hua)(hua)(hua)(hua)配方。


表 2.jpg




2. 鈍化液溫(wen)度的選擇

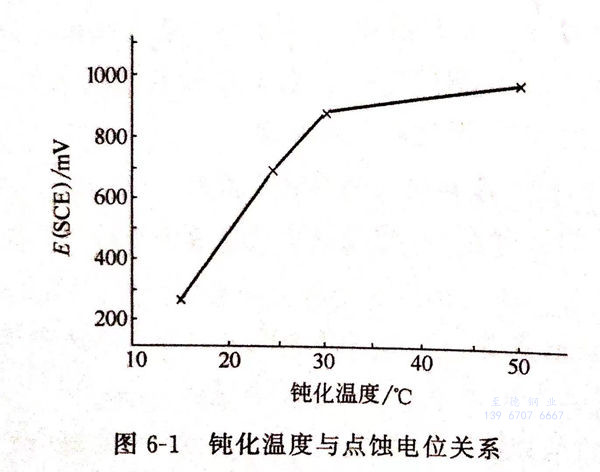

  化(hua)學反應速率隨溫(wen)度(du)(du)的(de)(de)(de)(de)升高而(er)加快(kuai)。鈍化(hua)液(ye)中硝(xiao)酸隨溫(wen)度(du)(du)的(de)(de)(de)(de)升高而(er)揮(hui)發增大。因(yin)此，基于實(shi)際(ji)可(ke)操作性為原則，選擇溫(wen)度(du)(du)在(zai)50℃以下(xia)。實(shi)驗在(zai)硝(xiao)酸20%,時(shi)間(jian)2小時(shi),不(bu)(bu)同(tong)的(de)(de)(de)(de)溫(wen)度(du)(du)鈍化(hua)后(hou)測出不(bu)(bu)銹(xiu)鋼的(de)(de)(de)(de)點蝕電位Eb，見圖6-1，從曲線可(ke)見，50℃時(shi)的(de)(de)(de)(de)點蝕電位最(zui)高，30℃時(shi)的(de)(de)(de)(de)點蝕電位稍(shao)低，30℃以下(xia)的(de)(de)(de)(de)點蝕電位急劇下(xia)降，30℃以下(xia)的(de)(de)(de)(de)溫(wen)度(du)(du)不(bu)(bu)可(ke)取，50℃時(shi)的(de)(de)(de)(de)產品耐蝕性最(zui)好。


圖 1.jpg




3. 鈍(dun)化時間的選擇

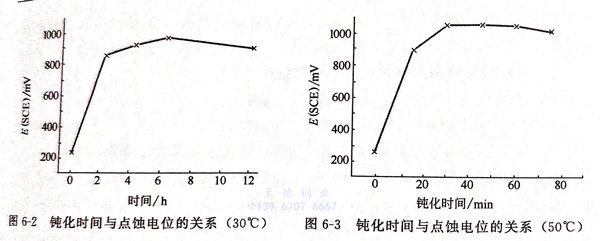

①. 實(shi)驗是在25%硝酸(suan)＋2.5%重鉻(ge)酸(suan)鉀(jia)的(de)鈍化(hua)液(ye)中，溫(wen)度30℃時，鈍化(hua)時間分別(bie)為2h、4h、6h、12h的(de)條件下鈍化(hua)后，在0.9%氯(lv)化(hua)鈉水溶液(ye)中于（37±1)℃電化(hua)學測(ce)試得(de)樣品的(de)點(dian)蝕電位，見圖6-2。


  從圖6-2可見，鈍化(hua)6小時的點(dian)(dian)蝕電位達到最高值，且平行試(shi)樣(yang)測試(shi)中的點(dian)(dian)蝕電位重現性(xing)好(hao)，產品耐蝕性(xing)能(neng)穩(wen)定。若(ruo)鈍化(hua)時間過短，如2小時,則同(tong)批產品中鈍化(hua)性(xing)能(neng)質量不穩(wen)定，點(dian)(dian)蝕電位差異(yi)較大。


圖 2.jpg


②. 第二(er)個實驗是在(zai)20%硝酸鈍化(hua)液中(zhong)，鈍化(hua)溫度為(wei)50℃下，選擇(ze)不同的時(shi)間鈍化(hua)后，其在(zai)相同的條(tiao)件下測得的點(dian)蝕電位見圖6-3。


從圖6-3可見，在(zai)鈍化溫度50℃，鈍化時間以30~60分鐘時的點蝕電位高(gao)且穩定，鈍化性能好。



4. 外科植入不銹鋼產品鈍化工藝


 鈍化(hua)液(ye)應選用 20%~30%硝酸溶液(ye)，溫(wen)度50℃時(shi)鈍化(hua)時(shi)間(jian)(jian)為 30~60分鐘，溫(wen)度30℃時(shi)鈍化(hua)時(shi)間(jian)(jian)為6小時(shi)。
