17Cr16Ni2、1.4057、431不銹鋼是馬氏體(ti)不(bu)銹鋼，加工性能比14Cr17Ni2（1Cr17Ni2）鋼有明顯改善，而耐酸性基本上和14Cr17Ni2相同。適于制作要求較高強度、韌性和良好耐蝕性的零部件，以及在潮濕介質中工作的承力件。

一(yi)、化學(xue)成分(fen)

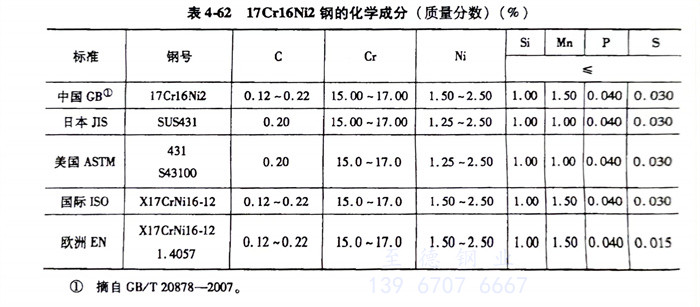

   17Cr16Ni2、1.4057、431不銹鋼的化(hua)學成分見表4-62。

二、熱加工

   17Cr16Ni2、1.4057、431不(bu)銹鋼鍛造工(gong)藝(yi)規范(fan)見表(biao)4-63。

三(san)、預備熱處理

  預備熱處理的過程(cheng)如下：

   1. 低溫退(tui)(tui)火：加熱溫度為(wei)660～680℃，爐冷，退(tui)(tui)火組織為(wei)珠光體。

   2. 高溫(wen)退火(huo)：加(jia)熱溫(wen)度(du)為(wei)850～870℃，爐冷，退火(huo)后硬(ying)度(du)≤250HBW。

四、淬火(huo)及回火(huo)

  17Cr16Ni2、1.4057、431不銹(xiu)鋼淬(cui)火(huo)溫度(du)(du)為980～1050℃，油冷或空冷，硬度(du)(du)為44～51HRC。回(hui)火(huo)溫度(du)(du)為250～300℃，硬度(du)(du)≥40HRC；回(hui)火(huo)溫度(du)(du)為560～605℃，硬度(du)(du)26~34HRC。

五(wu)、力(li)學性能

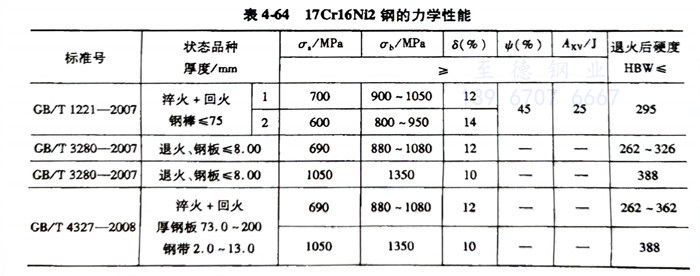

  17Cr16Ni2、1.4057、431不銹鋼的力學性能(neng)見(jian)表4-64。
