①. 不銹鋼管道布置設計應符合管道及儀表流程圖的要求。
②. 不銹(xiu)鋼管(guan)道布(bu)置應統籌規劃，做到安全可靠、經濟合理、滿足施(shi)工、操作、維修等方面的要求，并力(li)求美觀(guan)整齊(qi)。
③. 在確定(ding)進出裝置（單(dan)元）的(de)管道的(de)方位與敷設方式時，應做到內外協調。
④. 廠(chang)(chang)區內的(de)(de)全廠(chang)(chang)性管道(dao)(dao)(dao)的(de)(de)敷設，應與廠(chang)(chang)區內的(de)(de)裝置（單(dan)元）、道(dao)(dao)(dao)路(lu)、建筑物、構筑物等協(xie)調，一般沿(yan)廠(chang)(chang)區道(dao)(dao)(dao)路(lu)設計廠(chang)(chang)內管廊，減少管道(dao)(dao)(dao)與鐵路(lu)、道(dao)(dao)(dao)路(lu)的(de)(de)交叉。
⑤. 不銹鋼(gang)管道應架空或地上敷(fu)設，特殊(shu)情況下可敷(fu)設在管溝內(nei)。
⑥. 不銹鋼管道宜集中成排布置。地上的管道應敷設在管廊或管墩上。
⑦. 在管廊、管墩上(shang)布置管道時(shi)，宜(yi)使管廊或管墩所受的(de)垂直荷載、水平荷載均(jun)衡。
⑧. 全廠(chang)性管廊或管墩上（包括穿(chuan)越涵洞）應留有(you)10％～30％的(de)(de)裕量，并考(kao)慮(lv)其荷重(zhong)。裝置(zhi)主管廊宜留有(you)10％～20％的(de)(de)裕量，并考(kao)慮(lv)其荷重(zhong)。
⑨. 輸送介質對距離、角度、高差等有特殊要求的不銹鋼(gang)管道以及大口徑不銹鋼(gang)管道的布置，應符合設備布置設計的要求。
⑩. 不銹鋼管道布(bu)置(zhi)不應(ying)妨礙設備、機泵及其內部構(gou)件的(de)安裝(zhuang)、檢修和消防車(che)輛的(de)通行。
?. 不銹鋼管道布置應使管道系統具有必要的柔性。在保證管道柔性及管道對設備、機泵管口作用力和力矩不超過允許值的情況下，應使管道最短，組成件最少。
?. 應在管道規劃的同時考慮其支(zhi)承點設置，宜利用管道的自然(ran)形狀達到自行補償。
?. 不銹鋼管道布置宜做到“步步高”或“步步低”，減少“氣袋”或“液袋”，否則應根據操作、檢修要求設置放空、放凈。管道布置應減少“盲腸”。
?. 氣液(ye)兩相流的管(guan)道(dao)由一路分為兩路或多路時(shi)，管(guan)道(dao)布置應考慮對(dui)稱(cheng)性或滿足管(guan)道(dao)及儀(yi)表流程圖的要求。
?. 不銹(xiu)鋼(gang)管道除與閥門、儀表、設備等需要用法蘭或螺紋連接者外，應采用焊接連接。
?. 下列情況(kuang)應考慮(lv)法蘭、螺紋或其(qi)他可拆卸連接。
a. 因(yin)檢(jian)修、清洗、吹掃需(xu)拆(chai)卸的場合。
b. 襯里管道或夾套(tao)管道。
c. 管(guan)道由兩(liang)段異種材(cai)料組成(cheng)且不宜用(yong)焊(han)接(jie)連接(jie)者。
d. 焊(han)縫(feng)現場熱(re)處理有困(kun)難(nan)的管道連接點。
e. 公稱直(zhi)徑(jing)小于或等(deng)于100mm的鍍鋅管道。
f. 設置盲板(ban)或“8”字盲板(ban)的位(wei)置。
?. 不銹鋼蒸汽管道或可凝性氣體管道的支管宜從主管的上方相接。蒸汽冷凝液支管應從收回總管的上方接入。
?. 有毒(du)介(jie)質(zhi)管道應采用(yong)焊接連(lian)接，除有特(te)殊需要(yao)外不得采用(yong)法(fa)蘭(lan)或螺(luo)紋連(lian)接。有毒(du)介(jie)質(zhi)管道應有明顯(xian)標志以區別于其他管道。有毒(du)介(jie)質(zhi)管道不應埋地敷設。
?. 布置固(gu)體物料或含固(gu)體物料的管道(dao)時，應使管道(dao)盡可能(neng)短、少拐彎和不出現死(si)角。
a. 固體(ti)物料(liao)支管與主管的連接(jie)應順介質流向(xiang)斜(xie)接(jie)，夾角不宜大于45°。
b. 固體物料管道上(shang)彎管的彎曲半(ban)徑不應小于管道公稱(cheng)直徑的6倍。
c. 含有(you)大(da)量固(gu)體物(wu)料(liao)的(de)漿液管(guan)道和高黏(nian)度的(de)液體管(guan)道應有(you)坡度。
?. 不應在振(zhen)動管(guan)道上彎矩(ju)大的部位設置分支管(guan)。
21. 在易產(chan)生振動(dong)的(de)(de)(de)管道（如往復式壓縮機(ji)、往復泵的(de)(de)(de)出口管道等）的(de)(de)(de)轉彎處(chu)，應采用(yong)彎曲半(ban)徑不小于(yu)1.5倍(bei)公稱直徑的(de)(de)(de)彎頭。分支管宜(yi)順介質流(liu)向斜接。
22. 從有(you)可能發生振(zhen)動的管道上接出公稱直徑(jing)小(xiao)于或等(deng)于40mm的支管時，無論支管上有(you)無閥門，連接處均(jun)應(ying)采取加強措施。
23. 自流(liu)的水平(ping)管道應有不小于0.003的順介質流(liu)向坡度。

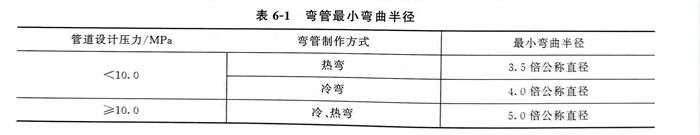

24. 各種不銹鋼彎管的最小彎曲半徑應符合表6-1。

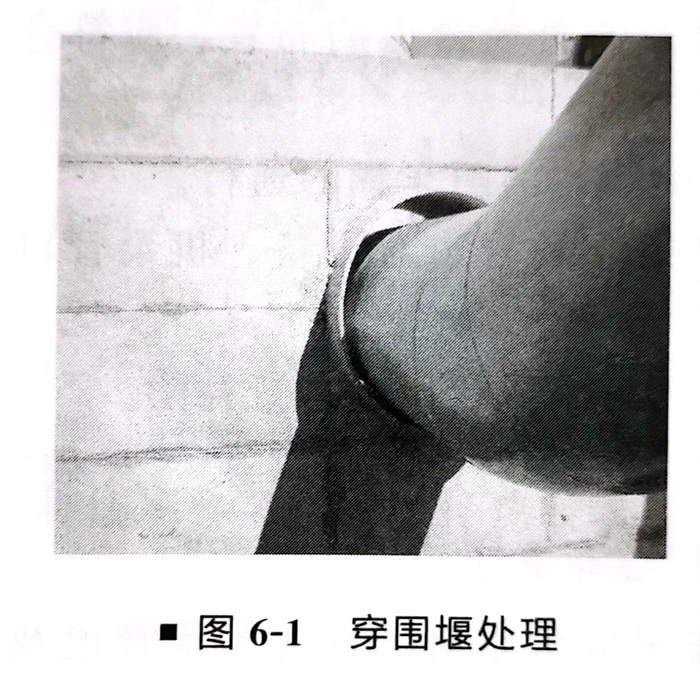

25. 不(bu)銹(xiu)鋼管(guan)(guan)(guan)道穿過建筑物的(de)樓板(ban)、屋頂或墻面時(shi)，應(ying)加套管(guan)(guan)(guan)，套管(guan)(guan)(guan)與管(guan)(guan)(guan)道間的(de)空隙應(ying)密(mi)封。套管(guan)(guan)(guan)(guan)的直徑應(ying)大于(yu)管(guan)(guan)(guan)(guan)道(dao)(dao)(dao)隔(ge)熱(re)層(ceng)的外徑，并不(bu)得(de)影(ying)響管(guan)(guan)(guan)(guan)道(dao)(dao)(dao)的熱(re)位移。管(guan)(guan)(guan)(guan)道(dao)(dao)(dao)上(shang)的焊縫(feng)不(bu)應(ying)在(zai)套管(guan)(guan)(guan)(guan)內，并距(ju)離套管(guan)(guan)(guan)(guan)端(duan)部不(bu)應(ying)小于(yu)150mm。套管(guan)(guan)(guan)(guan)應(ying)高出樓板、屋頂(ding)面(mian)50mm（圖6-1）。管(guan)(guan)(guan)(guan)道(dao)(dao)(dao)穿(chuan)過屋頂(ding)時應(ying)設防雨罩(zhao)。管(guan)(guan)(guan)(guan)道(dao)(dao)(dao)不(bu)應(ying)穿(chuan)過防火墻(qiang)或防爆墻(qiang)。
26. 布置(zhi)腐蝕性介(jie)質、有毒介(jie)質和高(gao)壓管道(dao)時，應避免由于(yu)法蘭、螺紋和填料(liao)密封等泄(xie)漏而造成對人身和設(she)備的危害(hai)。易泄(xie)漏部位應避免位于(yu)人行通道(dao)或(huo)機泵(beng)上方，否(fou)則應設(she)安全防護。
27. 有(you)隔熱(re)層的管(guan)(guan)道，在(zai)管(guan)(guan)墩、管(guan)(guan)架處應設(she)管(guan)(guan)托(tuo)。無隔熱(re)層的管(guan)(guan)道，如無要求，可不(bu)設(she)管(guan)(guan)托(tuo)。當(dang)隔熱(re)層厚度小于(yu)或(huo)等于(yu)80mm時，選(xuan)用高(gao)(gao)100mm的管(guan)(guan)托(tuo)；隔熱(re)層厚度大于(yu)80mm時，選(xuan)用高(gao)(gao)150mm的管(guan)(guan)托(tuo)；隔熱(re)層厚度大于(yu)130mm時，選(xuan)用高(gao)(gao)200mm的管(guan)(guan)托(tuo)。保(bao)冷管(guan)(guan)道應選(xuan)用保(bao)冷管(guan)(guan)托(tuo)。
28. 廠(chang)區地(di)形高差較大時，全(quan)廠(chang)性管道敷設應與地(di)形高差保持(chi)一(yi)致，在適當位置調整管廊標高。管道的最小(xiao)坡度宜為(wei)0.002。管道變坡點宜設在轉彎(wan)處(chu)或(huo)固定點附(fu)近(jin)。
29. 對于跨越(yue)(yue)、穿越(yue)(yue)廠區(qu)內(nei)鐵路(lu)和道(dao)路(lu)的管道(dao)，在其跨越(yue)(yue)段(duan)或穿越(yue)(yue)段(duan)上不得裝設閥(fa)門、金屬波紋管補償器(qi)和法蘭(lan)、螺紋接(jie)頭(tou)等管道(dao)組成件。
30. 有熱位移(yi)的埋地管道，在管道強(qiang)度(du)允許(xu)的條件(jian)下可設置擋墩，否則應采取熱補償措(cuo)施。

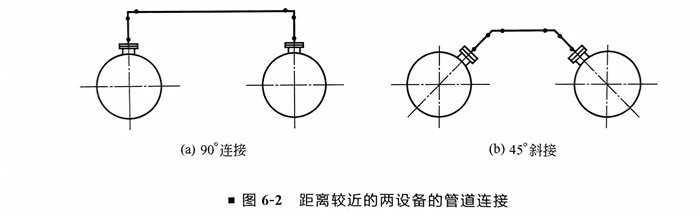

31. 距(ju)離較(jiao)近的(de)兩設備的(de)連(lian)接管，最好不直接連(lian)（有波(bo)形伸縮(suo)器的(de)或(huo)(huo)設備中的(de)一(yi)個設備沒有同建(jian)筑物固定者除外）。一(yi)般采用(yong)90°連(lian)接或(huo)(huo)45°斜(xie)接，如圖6-2所示。
32. 大氣排放的相關(guan)規定。
a. 可燃氣體排氣筒、放(fang)空管的高(gao)度，應符合下列規(gui)定。

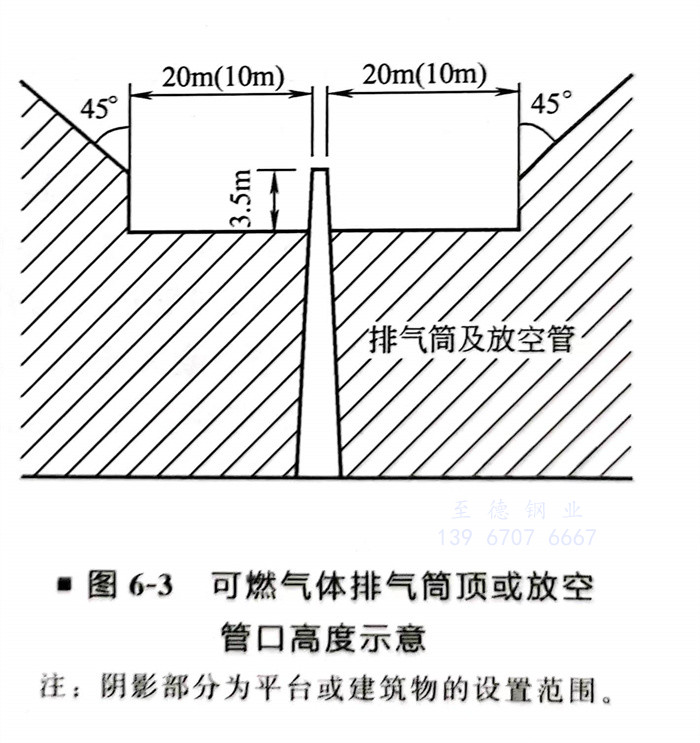

Ⅰ. 連續(xu)排放的可燃氣體排氣筒頂或(huo)放空(kong)管口，應(ying)高出20m范圍內的平臺或(huo)建筑物(wu)頂3.5m以(yi)上。位于20m以(yi)外的平臺或(huo)建筑物(wu)如圖(tu)6-3所示。
Ⅱ. 間(jian)歇排放的(de)可燃(ran)氣體筒頂或(huo)放空管口(kou)，應高出10m范圍內(nei)的(de)平(ping)臺或(huo)建(jian)筑(zhu)物頂3.5m以上。位于10m以外的(de)平(ping)臺或(huo)建(jian)筑(zhu)物如圖6-3所示(shi)。
b. 向(xiang)大(da)氣排放(fang)的非可燃氣體放(fang)空(kong)管高(gao)度應符合(he)下列要求。
Ⅰ. 設(she)備上或管(guan)道上的放空(kong)管(guan)口應高出鄰近的操作平臺2m以(yi)上。
Ⅱ. 緊靠建筑(zhu)(zhu)物(wu)(wu)(wu)、構(gou)筑(zhu)(zhu)物(wu)(wu)(wu)或其內(nei)部布(bu)置的(de)(de)設備或管道的(de)(de)放空(kong)口(kou)，應(ying)高出建筑(zhu)(zhu)物(wu)(wu)(wu)、構(gou)筑(zhu)(zhu)物(wu)(wu)(wu)2m以上。
c. GB50316《工業金屬管道(dao)設計(ji)規(gui)范》對氣(qi)體排放的規(gui)定，引入了(le)環境(jing)保護的國家標準。
Ⅰ. B類氣(qi)體的(de)放(fang)空管管口(kou)及安全閥排放(fang)口(kou)與(yu)平(ping)臺(tai)或建筑物的(de)相(xiang)對距(ju)離應符合現行國家標準GB 50160《石(shi)油化工企業設計防火規范》中的(de)相(xiang)應規定。
Ⅱ. 放空口位置除上述要(yao)求外，還應(ying)符合現行國家(jia)標準GB/T 3840《制定地方(fang)大(da)氣污染(ran)物排放標準的技術(shu)方(fang)法》的規定。
33. GB 50316《工業金屬管(guan)道設計規范》對(dui)B類流(liu)體進行(xing)了一些(xie)強制的布置規定。
a. 在車間內或裝置內不便維修的(de)(de)區域，不宜(yi)將輸送強腐蝕性及B類流體的(de)(de)管(guan)道敷設在地下。
b. 在無(wu)可靠的通風條件及無(wu)安全措施時，不(bu)得在通行管(guan)溝內布置(zhi)窒息性及B類流體的管(guan)道。
c. B類流體(ti)的(de)管道，不得(de)安裝(zhuang)在通風不良的(de)廠房(fang)內(nei)、室(shi)內(nei)的(de)吊頂(ding)內(nei)及建（構(gou)）筑物封(feng)閉的(de)夾層內(nei)。
d. 密度比環境空氣大(da)的室(shi)外(wai)B類氣體(ti)管道，當(dang)有(you)(you)(you)法蘭、螺(luo)紋連(lian)接或有(you)(you)(you)填料結(jie)構(gou)的管道組成件時(shi)，不應緊靠有(you)(you)(you)門窗的建筑物敷設。
e. B類流體的管道(dao)不得穿(chuan)過與其無(wu)關的建筑(zhu)物。
f. B類流體(ti)的管道(dao)不應(ying)在(zai)高(gao)溫管道(dao)兩側相鄰布(bu)置，也不應(ying)布(bu)置在(zai)高(gao)溫管道(dao)上(shang)方有熱影響的位置。
g. B類流體管道與儀表及電(dian)氣的電(dian)纜(lan)相鄰敷設時，平行凈距不(bu)(bu)宜(yi)小于1m。電(dian)纜(lan)在下方敷設時，交叉凈距不(bu)(bu)應小于0.5m。當管道采用焊接連(lian)接結構(gou)并無閥門時，其平行凈距可取上述凈距的50％。
h. B類(lei)液體排(pai)放應(ying)符合GB50316的(de)規(gui)定。含油的(de)水應(ying)先排(pai)人(ren)油水分(fen)離裝置。
i. B類流體管(guan)道(dao)(dao)與氧氣(qi)管(guan)道(dao)(dao)的平(ping)(ping)行(xing)(xing)凈距不(bu)應小于(yu)500mm。交叉凈距不(bu)應小于(yu)250mm。當管(guan)道(dao)(dao)采(cai)用(yong)焊接(jie)連接(jie)結構并無閥門時，其平(ping)(ping)行(xing)(xing)凈距可取上述凈距的50％。
34. 布(bu)置(zhi)管(guan)道應留有轉(zhuan)動設(she)(she)備維修、操作和設(she)(she)備內填(tian)充物裝(zhuang)卸及(ji)消防車道等所需空間。
a. 吊裝(zhuang)孔范圍內不應布置管道(dao)。在設備內件抽出區域及(ji)設備法蘭拆卸區內不應布置管道(dao)。
b. 儀表接口的設置應符合下列(lie)規(gui)定(ding)。
Ⅰ. 就(jiu)地指示儀表接口(kou)的位置應設(she)在操作人(ren)員看得清的高度。
Ⅱ. 管道上的儀(yi)(yi)表(biao)(biao)接口應按(an)儀(yi)(yi)表(biao)(biao)專業的要求設置(zhi)，并應滿足元件裝卸所需的空間。
Ⅲ. 設計(ji)壓力不(bu)大于(yu)(yu)6.3MPa或設計(ji)溫度不(bu)高于(yu)(yu)425℃的蒸(zheng)汽管(guan)道，儀表(biao)(biao)接(jie)(jie)口公(gong)(gong)稱(cheng)直(zhi)(zhi)徑不(bu)應(ying)小(xiao)于(yu)(yu)15mm。大于(yu)(yu)上述條件及有振動的管(guan)道，儀表(biao)(biao)接(jie)(jie)口公(gong)(gong)稱(cheng)直(zhi)(zhi)徑不(bu)應(ying)小(xiao)于(yu)(yu)20mm，當主管(guan)公(gong)(gong)稱(cheng)直(zhi)(zhi)徑小(xiao)于(yu)(yu)20mm時，儀表(biao)(biao)接(jie)(jie)口不(bu)應(ying)小(xiao)于(yu)(yu)主管(guan)徑。
35. 不(bu)銹鋼管道布(bu)置(zhi)時管道焊縫的設置(zhi)應符合下列要求(qiu)。
a. 不銹鋼管道對接焊口的中心與彎管起彎點的距離不應小于管子外徑，且不小于100mm。
b. 不銹鋼管道上兩相鄰對接焊口的中心間距如下。
Ⅰ. 對于(yu)公稱直徑(jing)小于(yu)150mm的(de)管道，不應小于(yu)外徑(jing)，且(qie)不得小于(yu)50mm。
Ⅱ. 對(dui)于(yu)公稱直徑等于(yu)或(huo)大(da)于(yu)150mm的管道(dao)，不(bu)應小于(yu)150mm。
c. 不(bu)銹鋼管道的環焊縫不宜在管托的范圍內。需熱處理的焊縫從外側距支架邊緣的凈距宜大于焊縫寬度的5倍，且不應小于100mm。
36. 廠內管線(xian)綜合。
a. 沿(yan)地面或低支(zhi)架(jia)敷(fu)設的管道，不應環(huan)繞(rao)工(gong)藝(yi)裝置或罐組四周(zhou)布置。
b. 可燃氣體、液化烴、可燃液體的管(guan)道橫穿鐵路(lu)或道路(lu)時，應敷設在管(guan)涵或套管(guan)內。
c. 可(ke)燃(ran)氣(qi)體、液(ye)化烴、可(ke)燃(ran)液(ye)體的管道，不得穿越或(huo)(huo)跨(kua)越與其無關(guan)的煉油工(gong)藝裝置、化工(gong)生產單元或(huo)(huo)設(she)施；但可(ke)跨(kua)越罐(guan)區泵房(fang)（棚(peng)）。在(zai)跨(kua)越泵房(fang)（棚(peng)）的管道上，不應設(she)置閥門(men)、法(fa)蘭、螺紋(wen)接頭和補償(chang)器等。
d. 距散發(fa)密度大于(yu)空氣的可(ke)燃(ran)(ran)氣體(ti)設(she)備30m以內(nei)的管溝、電(dian)纜溝、電(dian)纜隧(sui)道(dao)，應采(cai)取防(fang)止可(ke)燃(ran)(ran)氣體(ti)竄入和(he)積(ji)聚的措施(shi)。
e. 各種工藝管道(dao)或含可燃液(ye)體的污水管道(dao)，不應沿道(dao)路(lu)敷設在(zai)路(lu)面(mian)或路(lu)肩上(shang)下。
f. 布(bu)置在公路型道路路肩上的(de)管架支柱、照明電桿(gan)、行道樹(shu)或標志桿(gan)等，應符合下列規定:
Ⅰ. 至雙車道路(lu)面邊(bian)緣不應(ying)小于(yu)0.5m（很(hen)多現行(xing)標準規定管架立柱邊(bian)緣距(ju)鐵路(lu)中心線不應(ying)小于(yu)3m，距(ju)道路(lu)路(lu)肩不應(ying)小于(yu)1m）。
Ⅱ. 至單車道中心線不應(ying)小于3m。
