加熱爐的(de)分(fen)類在國內外還沒有統一劃分(fen)的(de)方(fang)法(fa)，本書按以下7類方(fang)法(fa)進行(xing)分(fen)類。
①. 按外(wai)形(xing)分(fen)為：箱式爐（含(han)6分(fen)類(lei)）、立式爐（含(han)6分(fen)類(lei)）、圓筒爐（含(han)3分(fen)類(lei)）、大型方爐，如圖8.2所示(shi)。

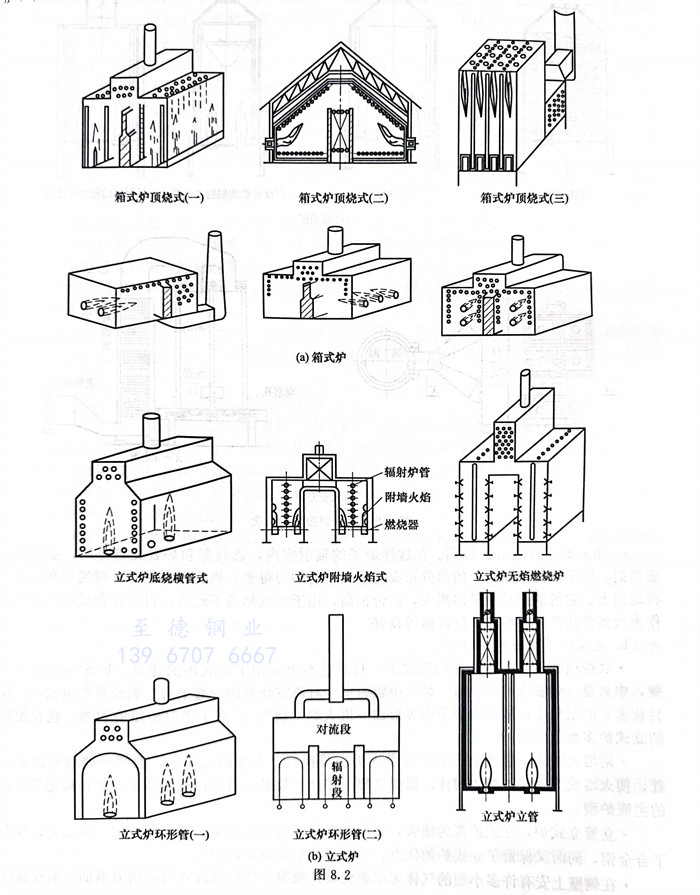

a. 箱式爐［見圖8.2（a）］。
在(zai)這種爐(lu)(lu)子(zi)的(de)輻(fu)射(she)室內，燃燒(shao)器和爐(lu)(lu)管(guan)交錯(cuo)排(pai)列，單(dan)排(pai)管(guan)雙面(mian)輻(fu)射(she)，管(guan)子(zi)沿整(zheng)個圓周上(shang)的(de)熱分布要比單(dan)面(mian)輻(fu)射(she)均勻(yun)得多(duo)。燃燒(shao)器頂燒(shao)時，對流室和煙(yan)囪放在(zai)地面(mian)上(shang)。它(ta)的(de)缺(que)點是爐(lu)(lu)子(zi)體(ti)積大(da)，造價很高，用于單(dan)純加熱不經濟。目前在(zai)合(he)成氨廠常用它(ta)作為大(da)型烴蒸汽轉化爐(lu)(lu)的(de)爐(lu)(lu)型，運轉良好。
b. 立(li)式爐［見(jian)圖8.2（b）］。
·底燒橫管式，傳(chuan)熱(re)機理同(tong)箱式爐，只是造型上(shang)采(cai)用了(le)(le)立式爐的特點。爐管布置在(zai)(zai)兩側壁，中央(yang)是一列底燒的燃(ran)燒器。煙氣由輻射室、對流室經煙囪一直上(shang)行。燃(ran)燒器能量較(jiao)小(xiao)(xiao)，數目(mu)較(jiao)多，間距較(jiao)小(xiao)(xiao)，從而在(zai)(zai)爐子(zi)中央(yang)形成一道火焰(yan)“膜”，提(ti)高(gao)了(le)(le)輻射傳(chuan)熱(re)的效果(guo)。現在(zai)(zai)使用的立式爐多數采(cai)用這一形式。
·附墻火(huo)焰(yan)(yan)式(shi)，這(zhe)種立(li)式(shi)爐爐膛(tang)中央(yang)為(wei)一排(pai)橫管，火(huo)焰(yan)(yan)附墻而上，把兩(liang)面側墻的墻壁燒(shao)紅(hong)，使火(huo)墻成(cheng)為(wei)良好的熱輻(fu)射體，以(yi)提(ti)高輻(fu)射傳熱的效果(guo)，目前已(yi)成(cheng)為(wei)高壓加氫(qing)、焦化等裝置的主流爐型(xing)。
·立(li)管立(li)式(shi)爐(lu)，立(li)式(shi)爐(lu)都為橫管，要(yao)用大批高鉻鎳(nie)鋼的(de)(de)(de)管架，而這種爐(lu)型(xing)改(gai)用立(li)管，節省了合金鋼，同(tong)時又保留了立(li)式(shi)爐(lu)的(de)(de)(de)優點，常(chang)用作大型(xing)加熱爐(lu)的(de)(de)(de)爐(lu)型(xing)。
·在側壁上安有許多(duo)小型(xing)的氣體無(wu)焰燃(ran)燒器，使整個側壁成為均(jun)勻(yun)的輻射墻(qiang)面，有優越的加熱(re)均(jun)勻(yun)性，可(ke)分區調節溫度，是乙烯(xi)裂解和烴類蒸汽轉(zhuan)化最合(he)適的爐(lu)型(xing)之一。但(dan)造價(jia)昂貴，用(yong)于純加熱(re)非(fei)常不合(he)算(suan)。這種爐(lu)子只能燒氣體燃(ran)料。

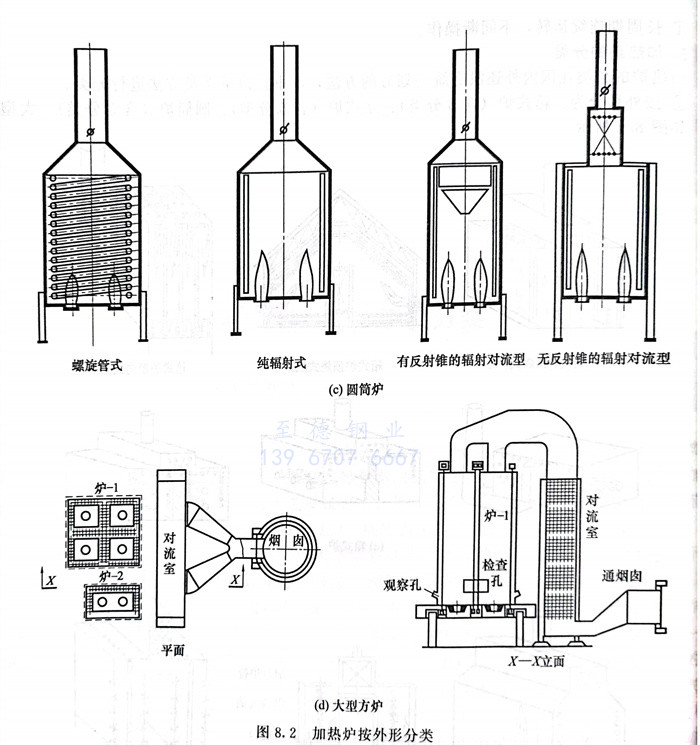

c. 圓(yuan)筒爐［見圖8.2（c）］
·當爐(lu)(lu)子(zi)熱負荷非常小(xiao)(xiao)(xiao)，而且(qie)對熱效率無要求時，采用螺旋(xuan)管(guan)(guan)式和純輻射式這(zhe)(zhe)兩種爐(lu)(lu)型(xing)。它(ta)們是(shi)最(zui)簡單(dan)、最(zui)便(bian)宜的(de)(de)爐(lu)(lu)子(zi)。爐(lu)(lu)內爐(lu)(lu)管(guan)(guan)是(shi)一段盤(pan)繞(rao)成螺旋(xuan)狀的(de)(de)小(xiao)(xiao)(xiao)管(guan)(guan)，雖(sui)然它(ta)屬于立管(guan)(guan)式爐(lu)(lu)型(xing)，但(dan)其管(guan)(guan)內特性更接近于水平管(guan)(guan)，能完全排空(kong)，管(guan)(guan)內壓降(jiang)小(xiao)(xiao)(xiao)。這(zhe)(zhe)種爐(lu)(lu)子(zi)的(de)(de)主要缺點(dian)是(shi)：為了便(bian)于盤(pan)旋(xuan)，易(yi)于制造，被(bei)加(jia)熱介質通常只有一管(guan)(guan)程。
·無(wu)反射(she)錐的輻射(she)-對流型圓筒爐(lu)取代(dai)上(shang)述(shu)形式(shi)(shi)，已成為(wei)現代(dai)立式(shi)(shi)圓筒爐(lu)的主(zhu)流。它取消了反射(she)錐，能夠建造(zao)較大的爐(lu)子；對流室水平布置(zhi)若干排(pai)管(guan)子，并盡量(liang)使用釘頭管(guan)和(he)翅(chi)片管(guan)，熱(re)效率較高(gao)。其制造(zao)及施工簡(jian)單，造(zao)價低(di)，是管(guan)式(shi)(shi)加熱(re)爐(lu)中應用最廣泛的爐(lu)型。但(dan)是，這種(zhong)爐(lu)子放大以后，爐(lu)膛內顯(xian)得(de)太空(kong)，爐(lu)膛體積發熱(re)強度將急劇下降，結構上(shang)和(he)經(jing)濟性上(shang)都開始不(bu)利(li)。為(wei)了克服這一缺點，可(ke)以在大型圓筒爐(lu)的爐(lu)膛內增添爐(lu)管(guan)。
d. 大型(xing)方爐。如圖8.2（d）所(suo)示
這種爐(lu)(lu)子(zi)用兩排爐(lu)(lu)管把爐(lu)(lu)膛分成若干小間(jian)，每間(jian)設置1或2個(ge)大容量高強(qiang)燃燒器。分隔(ge)可以(yi)沿兩個(ge)方(fang)向進行，稱為“十字(zi)交叉”分隔(ge)法。它通常把對流室單(dan)獨(du)放到(dao)地面上。還(huan)有把幾臺爐(lu)(lu)子(zi)的(de)煙(yan)氣用煙(yan)道匯集攏來，送進一個(ge)公用的(de)對流室或廢熱鍋(guo)爐(lu)(lu)。這種爐(lu)(lu)子(zi)結(jie)構(gou)簡單(dan)，節省占地，便于回收余熱，容易實(shi)現爐(lu)(lu)群集中排煙(yan)，減輕大氣污染。它是專(zhuan)為超大型(xing)加熱爐(lu)(lu)而開(kai)發的(de)。
②. 按用途分為：爐管內進行化(hua)學反應的(de)(de)爐子(zi)、加熱液(ye)(ye)體(ti)的(de)(de)爐子(zi)、加熱氣(qi)體(ti)的(de)(de)爐子(zi)和加熱氣(qi)液(ye)(ye)混相流體(ti)的(de)(de)爐子(zi)。
a. 爐(lu)管內(nei)進行化學反應的爐(lu)子(zi)
這(zhe)種(zhong)(zhong)爐(lu)(lu)子(zi)管內(nei)發(fa)生吸熱(re)化(hua)學反應。按(an)復雜(za)程度(du)來說，它代表了加熱(re)爐(lu)(lu)技術(shu)的最(zui)高(gao)水平。它分為兩種(zhong)(zhong)：爐(lu)(lu)管內(nei)裝催(cui)化(hua)劑的，如烴(jing)類水蒸氣轉化(hua)爐(lu)(lu)；爐(lu)(lu)管內(nei)不裝催(cui)化(hua)劑的，如乙烯裂解爐(lu)(lu)。
b. 加熱(re)液體(ti)的爐子(zi)。這(zhe)類爐子(zi)可(ke)分為三種。
·管(guan)內無(wu)相(xiang)(xiang)變化、單(dan)純的(de)(de)液體(ti)加熱(re)(re)(re)爐，這(zhe)是(shi)把(ba)工(gong)藝(yi)液體(ti)預熱(re)(re)(re)到其沸點以下(xia)（如(ru)溫水加熱(re)(re)(re)、液相(xiang)(xiang)熱(re)(re)(re)載體(ti)加熱(re)(re)(re)等(deng)）使(shi)用的(de)(de)爐子。加熱(re)(re)(re)的(de)(de)終(zhong)溫低(di)，管(guan)內結焦和腐蝕(shi)也小，操作(zuo)上的(de)(de)問題(ti)較少。
·管(guan)內(nei)進口(kou)為液相、出口(kou)為氣(qi)(qi)(qi)液混相的爐(lu)子。在生產過程中，往往要求被加工的流體(ti)在氣(qi)(qi)(qi)液混相狀態(tai)下(xia)進入蒸餾(liu)塔等，此時(shi)使用(yong)這(zhe)種加熱(re)爐(lu)。在全部工藝加熱(re)爐(lu)中此種爐(lu)的數(shu)量最大。對于(yu)這(zhe)種爐(lu)子，最重要的是(shi)把握住吸熱(re)量、氣(qi)(qi)(qi)化率(lv)、壓力降、溫度之間的關(guan)系。
·進(jin)口為液相(xiang)、出口全部(bu)氣相(xiang)的(de)爐(lu)(lu)子。這(zhe)種爐(lu)(lu)子是反(fan)應(ying)器(qi)的(de)進(jin)料加(jia)熱爐(lu)(lu)，它(ta)把液體(ti)完全汽化(hua)，加(jia)熱到一定(ding)溫度，然(ran)后送入工(gong)藝反(fan)應(ying)器(qi)。由于反(fan)應(ying)器(qi)的(de)操(cao)作(zuo)條件（如催(cui)化(hua)劑(ji)活(huo)性等）在運轉(zhuan)期中是變(bian)化(hua)的(de)，這(zhe)種爐(lu)(lu)子的(de)操(cao)作(zuo)溫度和(he)(he)壓力等往往變(bian)化(hua)很大，應(ying)掌握其變(bian)動(dong)范圍，以防止裂解和(he)(he)結焦發生(sheng)。
c. 加熱氣體的爐子(zi)。
如(ru)水蒸氣(qi)的過熱、工藝(yi)氣(qi)體的預熱就使用這種(zhong)爐(lu)子(zi)。它多在較高(gao)溫度(du)下操作，但因(yin)為是(shi)純氣(qi)相，結焦的可能性不大。應該(gai)注(zhu)意的是(shi)當氣(qi)體量很大時(shi)，爐(lu)管的路(lu)數很多，必須從(cong)結構(gou)上(shang)保(bao)證各路(lu)均勻，防止偏流。
d. 加熱(re)氣液混相流體的爐子
這種爐子(zi)常用于加氫精(jing)制、加氫裂化等裝置的(de)反應器進料加熱。由于管(guan)(guan)內流(liu)(liu)體從爐子(zi)入(ru)口(kou)起(qi)就(jiu)是氣、液混相，較(jiao)上(shang)述(shu)純氣體加熱爐更(geng)(geng)難保證各路流(liu)(liu)量的(de)均勻，設(she)計上(shang)要更(geng)(geng)重視管(guan)(guan)徑、管(guan)(guan)內質量流(liu)(liu)速、盤管(guan)(guan)路數的(de)選(xuan)取，以及管(guan)(guan)內流(liu)(liu)動(dong)狀態的(de)判(pan)斷和分叉(cha)管(guan)(guan)的(de)配管(guan)(guan)設(she)計等。
③. 按(an)輻射盤管(guan)(guan)的布(bu)置形(xing)式分為：臥管(guan)(guan)爐、立管(guan)(guan)爐、螺旋管(guan)(guan)圓筒(tong)爐、U形(xing)管(guan)(guan)爐、倒U形(xing)管(guan)(guan)爐（門型爐）等。
④. 按受(shou)熱段(duan)分為：純輻射(she)型(xing)；輻射(she)-對流型(xing)。
⑤. 按輻(fu)射受熱方式分為：單面輻(fu)射、雙面輻(fu)射、部分單面輻(fu)射十(shi)部分雙面輻(fu)射。
⑥. 按組合(he)形(xing)式分(fen)為：單輻(fu)射室、多輻(fu)射室。
⑦. 按(an)燃(ran)燒器位置(zhi)分為(wei)：底(di)燒、頂燒、側（端）燒。
