一、電子(zi)束焊特點
電子束焊接與常用焊接方法相比，有下列特點：
1. 焊(han)接速度(du)快(kuai) 由于能量特別集中，熔化和凝(ning)固過(guo)程均大大加快(kuai)，因而(er)焊(han)接速度(du)快(kuai)。大功率(lv)電子束焊(han)機的(de)焊(han)接速度(du)可達400mm/min，為氬弧(hu)焊(han)的(de)40倍。
2. 功率密度高、穿透能力強焊縫深度大，可達50：1，即一次焊透（指不開坡口）深度50mm時，焊縫寬度只有1mm，顯然這要求定位精確。電子束焊一次焊透最厚鋼板達300mm，而最薄可焊0.03mm。對于大厚度不銹鋼板(ban)能實現單面焊雙面成形，可以節省大量填充焊接材料，又能節省能源和提高生產效率。
3. 能量集中(zhong)由于能量集中(zhong)，熱(re)輸入(ru)小，因此熱(re)影響(xiang)區(qu)窄(zhai)，焊接變形(xing)相(xiang)對減少。
4. 污(wu)染少(shao)由于真(zhen)空對(dui)焊縫有保護作用(yong)，不僅可以防止熔化金屬受到氧、氮等(deng)有害氣體(ti)的污(wu)染，而且有利于焊縫金屬的除(chu)氣和凈化，特別適宜活潑金屬焊接。電子束焊接不需要焊接材(cai)料，焊接過程不會帶人其(qi)他不純的物質。
5. 再現性好電子束參量(liang)因機(ji)械(xie)化(hua)操作(zuo)，自動(dong)化(hua)程度很高(gao)，能很好地(di)再現，因而減輕了檢驗的(de)(de)工作(zuo)量(liang)，提高(gao)了產品質量(liang)的(de)(de)穩定(ding)性。
二(er)、焊接技術
用(yong)這種焊(han)(han)(han)接(jie)方法施(shi)焊(han)(han)(han)時，對焊(han)(han)(han)件(jian)的(de)表面清(qing)潔(jie)度(du)要求很(hen)高(gao)，對焊(han)(han)(han)件(jian)裝配要求也很(hen)高(gao)，一旦(dan)焊(han)(han)(han)接(jie)位置不(bu)準確(que)，往往會產(chan)生(sheng)焊(han)(han)(han)偏、焊(han)(han)(han)穿(chuan)和未焊(han)(han)(han)透，直接(jie)影響焊(han)(han)(han)接(jie)接(jie)頭質量。在真(zhen)空電子束焊(han)(han)(han)時，被(bei)焊(han)(han)(han)工(gong)件(jian)尺寸和形狀往往受(shou)到工(gong)作室的(de)限制(zhi)。焊(han)(han)(han)接(jie)時會產(chan)生(sheng)X射(she)線(xian)需嚴加防護，以確(que)保(bao)操作人員健康和安全。該設備制(zhi)造復雜、難度(du)大、成本高(gao)，屬于高(gao)科(ke)技產(chan)品。

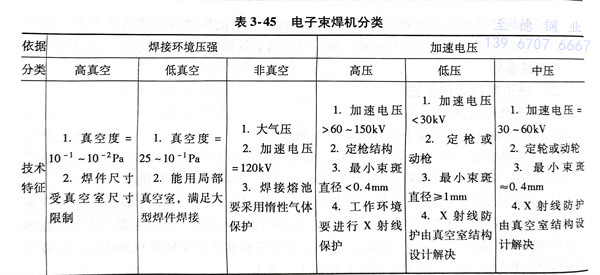

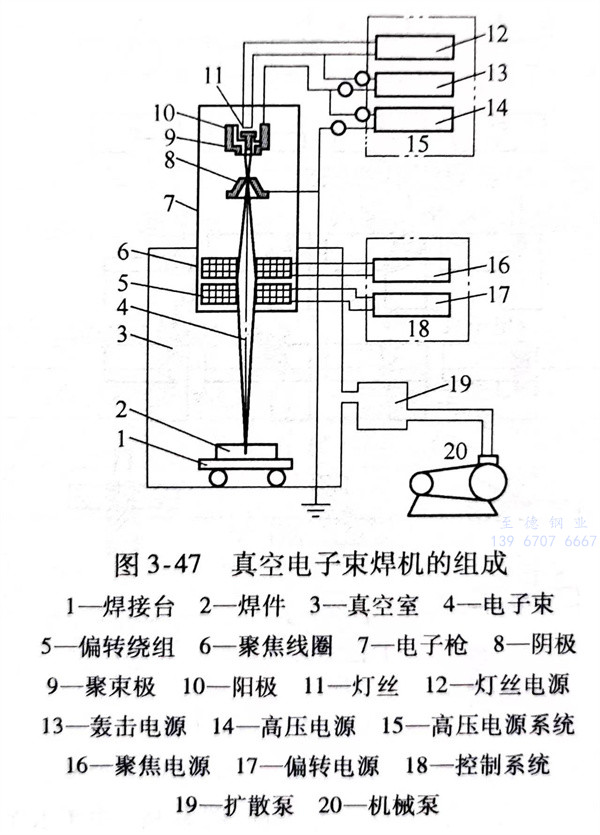

真空電子束(shu)焊機的(de)組成如(ru)圖3-47。電子束(shu)焊機的(de)分類(lei)見表(biao)3-45。不論焊接環境壓強(qiang)高低(di)，電子束(shu)均是在高真空度條(tiao)件下獲得的(de)。

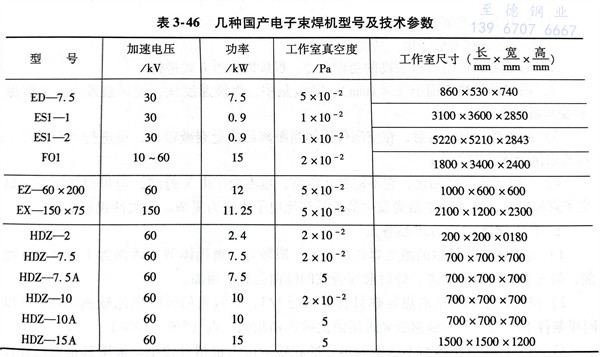

國產電子束焊機型號及技術參數(shu)見表3-46。

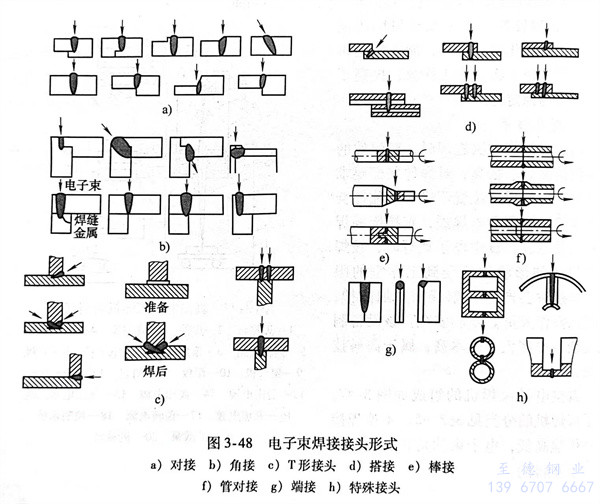

電子(zi)束焊接(jie)接(jie)頭(tou)(tou)形(xing)式有對接(jie)、角(jiao)接(jie)、T形(xing)接(jie)頭(tou)(tou)、搭接(jie)、棒接(jie)、管對接(jie)、端接(jie)和(he)特殊接(jie)頭(tou)(tou)等形(xing)式，見(jian)圖3-48，其中對接(jie)接(jie)頭(tou)(tou)形(xing)式應用最廣。
影響電子束(shu)焊(han)(han)接(jie)(jie)質量(liang)(liang)的(de)工(gong)(gong)藝因素(su)很多，有焊(han)(han)接(jie)(jie)接(jie)(jie)頭的(de)設計、焊(han)(han)前清理、焊(han)(han)件(jian)的(de)加工(gong)(gong)精度、焊(han)(han)件(jian)裝配(pei)的(de)準確性(xing)以及工(gong)(gong)作(zuo)電壓、電子束(shu)電流、電子束(shu)功率、焊(han)(han)接(jie)(jie)速度、電子束(shu)偏(pian)轉(zhuan)距離、焦點(dian)直徑等。若其中有一個或(huo)兩(liang)個參數所(suo)選并非最(zui)佳值(zhi)，往(wang)往(wang)會使焊(han)(han)接(jie)(jie)接(jie)(jie)頭質量(liang)(liang)達不到滿意的(de)結(jie)果。

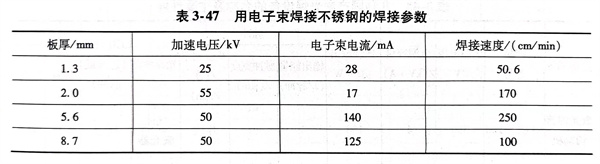

奧氏體型不(bu)銹(xiu)鋼采用電子束焊接時，由于焊接速度快，熔池的冷卻速度也快，可以防止碳化物析出，從而提高焊接接頭耐腐蝕能力。現推薦一組不銹鋼電子束焊接參數，見表3-47，僅供參考。
