022Cr19Ni5Mo3Si2N 雙相鋼系引自瑞典的3RE60＋N。3RE60是20世紀60年代初瑞典開發的牌號，是最早應用的Cr18型雙相不(bu)銹鋼，鋼的氮含量不大于0.06％。為了調整相比例和提高耐孔蝕性能，氮含量增加至0.12％，牌號為3RE60+N。

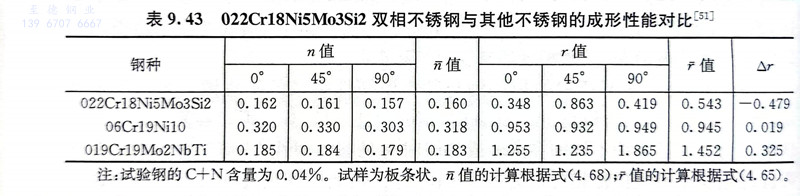

 該鋼(gang)(gang)的熱(re)塑性(xing)較好，熱(re)加工范圍較寬，在900～1200℃均能(neng)變(bian)形(xing)，其冷成形(xing)性(xing)和冷加工性(xing)較奧氏體鋼(gang)(gang)差，與超(chao)低(di)碳(tan)的鐵素體鋼(gang)(gang)相(xiang)近(jin)，其r值、n值、Δr可參考表(biao)9.43。

 該(gai)(gai)鋼(gang)的(de)(de)正常固(gu)溶溫度為(wei)980～1050℃，可(ke)獲(huo)得適(shi)宜的(de)(de)相比例和良(liang)好(hao)的(de)(de)綜(zong)合力(li)學性能，消除(chu)應(ying)力(li)和軟化處理亦可(ke)選用此工藝。該(gai)(gai)鋼(gang)在(zai)300～950℃加熱(re)，有σ、x等脆性相的(de)(de)析出，降低鋼(gang)的(de)(de)韌性和耐腐蝕(shi)性。該(gai)(gai)鋼(gang)還有良(liang)好(hao)的(de)(de)可(ke)焊性。

該鋼的耐點蝕性能優于06Cr19Ni10（304）和022Cr17Ni12Mo2（316L）鋼，是一種耐應力腐蝕的專用不銹鋼，但在高濃度的MgCl₂溶液中卻有較高的應力腐蝕破裂敏感性，但仍好于18Cr-8Ni奧氏體不銹鋼的耐應力腐蝕性能。

 該鋼主要用(yong)于造(zao)紙、煉油(you)、化肥、化工和石油(you)等工業領域，大多數用(yong)于制作熱交(jiao)換器(qi)、冷(leng)凝冷(leng)卻(que)器(qi)等，在(zai)許多情況下可代替06Cr19Ni10和022Cr17Ni12Mo2 鋼用(yong)于發生應力腐蝕破(po)裂的環境，也可利用(yong)其高的腐蝕疲勞強度制作造(zao)紙壓力滾筒機、甲(jia)銨泵泵體等。
