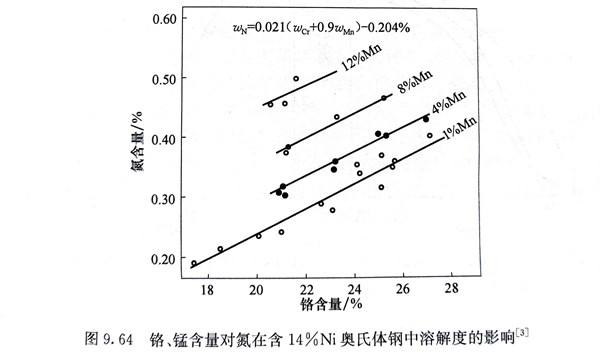

在鉻鎳奧氏體不(bu)銹(xiu)鋼中，錳含量一般不超過2％，生產中多控制在1.5％左右。在之后發展的節鎳不銹鋼(gang)中，錳成為重要的合金元素，其主要作用是與氮和一定數量的鎳形成穩定的奧氏體。一些Cr-Mn-Ni-N型奧氏體不銹鋼已被許多國家列入各自的不銹鋼標準中。無鎳的Cr-Mn-N不銹鋼只在一定范圍內使用。近期出現的高氮奧氏體不銹鋼，為了提高氮的溶解度，已出現高錳含量（5％～10％）的鉻鎳奧氏體不銹鋼。圖9.64為鉻、錳含量對氮在含14％Ni奧氏體鋼溶解度的影響。

 錳含(han)量(liang)小于2％時，其含(han)量(liang)的(de)(de)變化對常用(yong)鉻(ge)鎳不(bu)銹(xiu)鋼的(de)(de)組織(zhi)，包括奧氏體的(de)(de)穩定性，沒有明顯的(de)(de)影響。

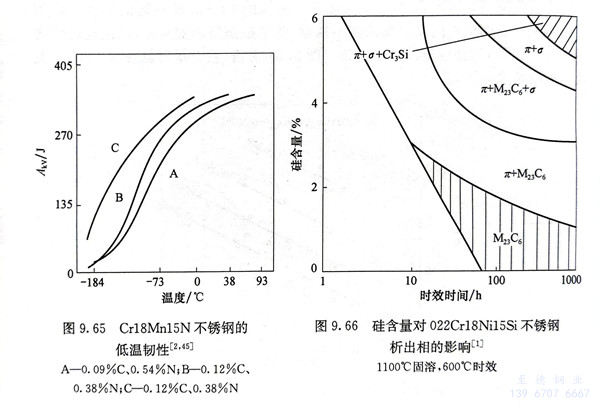

鉻鎳(nie)(nie)奧氏(shi)體(ti)不銹(xiu)(xiu)鋼(gang)的(de)強(qiang)度隨錳含量的(de)增加而提高。無(wu)鎳(nie)(nie)的(de)Cr-Mn-N奧氏(shi)體(ti)不銹(xiu)(xiu)鋼(gang)在(zai)低溫時會(hui)出(chu)現韌脆轉變溫度，如圖(tu)9.65所示，這與(yu)鉻鎳(nie)(nie)奧氏(shi)體(ti)鋼(gang)有(you)顯著(zhu)差(cha)別，而Cr-Mn-N鋼(gang)有(you)鎳(nie)(nie)存在(zai)時，其低溫韌性有(you)明(ming)顯改善（圖(tu)9.60）。這表明(ming)，僅有(you)錳和氮而無(wu)鎳(nie)(nie)無(wu)法獲得鉻鎳(nie)(nie)奧氏(shi)體(ti)不銹(xiu)(xiu)鋼(gang)所具有(you)的(de)優良低溫韌性。

 錳可(ke)以改善鉻鎳(nie)奧氏體不(bu)銹鋼(gang)(gang)的熱塑(su)性，錳含量為1.5％時已有(you)明顯的效果(guo)。錳與硫有(you)較強的親和力，形成MnS，有(you)利于消(xiao)除鋼(gang)(gang)中(zhong)的殘余硫的有(you)害作用(yong)，但MnS的形成常導致鉻鎳(nie)奧氏體不(bu)銹鋼(gang)(gang)耐氯化(hua)物點(dian)蝕(shi)和縫(feng)隙腐蝕(shi)能力的下降(jiang)。鋼(gang)(gang)中(zhong)的硫降(jiang)低到一定程度，錳的不(bu)利影響基本可(ke)以消(xiao)除。
