008Cr29Mo4Ni2 鋼是在上述008Cr29Mo4 鋼的基礎上加入了2％Ni，因此具有更加優良的耐全面(mian)腐(fu)蝕和耐點蝕、耐縫隙腐蝕(shi)的能力。鎳的加入還使該鋼有更高的韌性和更低的韌脆轉變溫度。

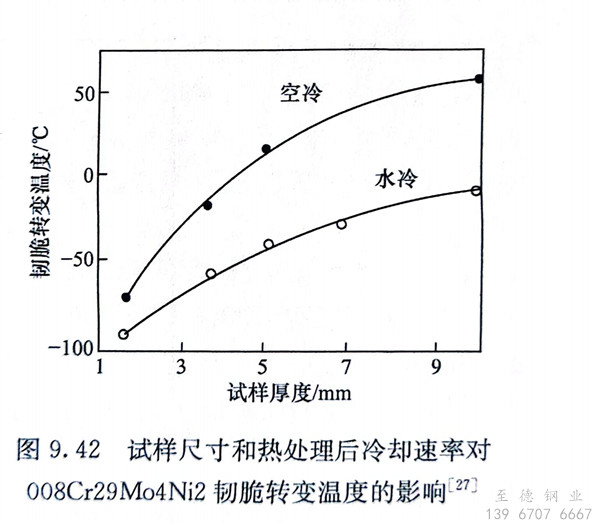

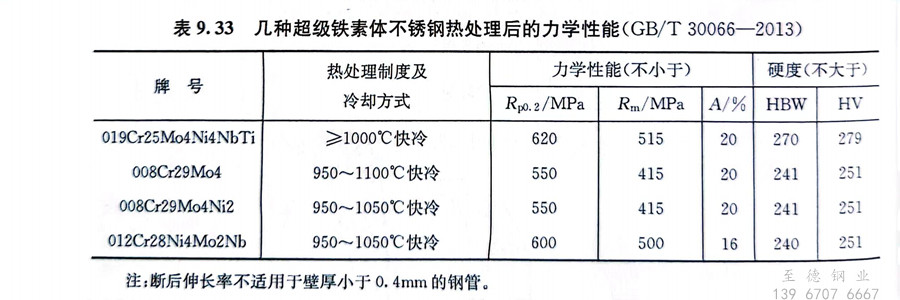

 008Cr29Mo4Ni2 鋼的力學性能見表9.33，圖9.42為該鋼的韌脆轉變溫度與鋼的截面尺寸和熱處理后的冷卻速率之間的關系曲線。在同樣條件下，該鋼的韌脆轉變溫度低于其他超(chao)級(ji)鐵(tie)素體不(bu)銹鋼。該鋼在含NaCl的溶液中不會產生應力腐蝕。

 008Cr29Mo4Ni2 鋼熱加工性(xing)能好，冷(leng)加工塑性(xing)好，冷(leng)加工硬(ying)化傾向較小(xiao)，冷(leng)成形性(xing)較好。該鋼冷(leng)軋(ya)變形20％以上，伸(shen)長率有明顯下降，此時(shi)需(xu)中間軟化退火(huo)。該鋼具有良好的(de)焊(han)后性(xing)能，但需(xu)保持其高度清潔，焊(han)前需(xu)對保護氣體、填充(chong)金屬、母材(cai)等進行(xing)細致準備，焊(han)后要及時(shi)清理焊(han)頭所受到的(de)污染。

 008Cr29Mo4Ni2 鋼可用于以海水和含Cl^-水作為冷卻介質的熱交換設備，也可用于硫酸、甲酸、乙酸、草酸等酸性介質中。
