銅在奧氏體不銹鋼的作用是顯著降低其冷作硬化傾向，提高冷加工成形性能。銅與鉬配合可以進一步提高奧氏體不銹鋼在還原性介質中的耐蝕性。在奧氏體中，銅的加入量在1％～4％時對鋼的組織沒有明顯影響。
奧氏體不銹(xiu)鋼中，在(zai)一(yi)定(ding)銅(tong)(tong)含量(liang)范圍(wei)內(nei)，隨(sui)銅(tong)(tong)含量(liang)的(de)增(zeng)加，鋼的(de)強度(du)隨(sui)之下(xia)降，塑性提(ti)高(gao)，應變強化指數n值下(xia)降。在(zai)銅(tong)(tong)含量(liang)達到3％～4％時，n值達到一(yi)個最低的(de)穩(wen)定(ding)值。

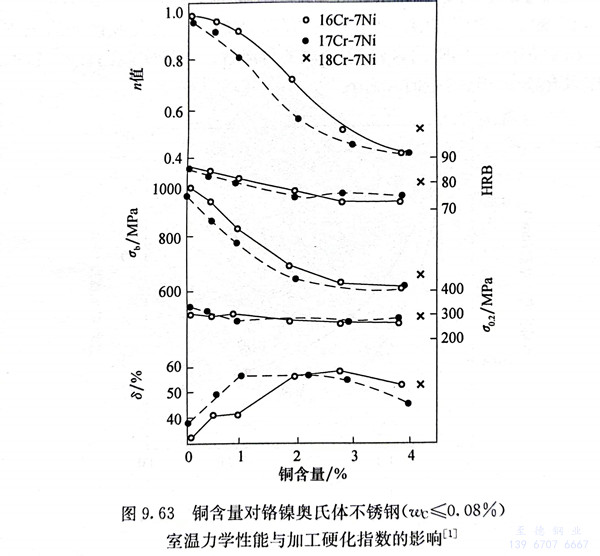

圖9.63為(wei)銅(tong)含(han)量對鉻(ge)鎳(nie)奧氏體(ti)不銹(xiu)鋼(gang)（wc≤0.08％）室溫(wen)力學性能與加(jia)工硬化(hua)指數的(de)(de)(de)(de)影響。固溶銅(tong)的(de)(de)(de)(de)增(zeng)(zeng)加(jia)使鋼(gang)的(de)(de)(de)(de)強(qiang)度下(xia)降而塑(su)性提高(gao)的(de)(de)(de)(de)原(yuan)因是：銅(tong)能顯著(zhu)地增(zeng)(zeng)加(jia)鉻(ge)鎳(nie)奧氏體(ti)不銹(xiu)鋼(gang)的(de)(de)(de)(de)層(ceng)錯(cuo)(cuo)能并能穩定(ding)奧氏體(ti)組織，層(ceng)錯(cuo)(cuo)能的(de)(de)(de)(de)增(zeng)(zeng)加(jia)阻礙了不全(quan)位錯(cuo)(cuo)的(de)(de)(de)(de)形成(cheng)，有利于位錯(cuo)(cuo)的(de)(de)(de)(de)交(jiao)叉滑移，防(fang)止了位錯(cuo)(cuo)的(de)(de)(de)(de)堆積，提高(gao)了材料的(de)(de)(de)(de)塑(su)性。銅(tong)含(han)量的(de)(de)(de)(de)增(zeng)(zeng)加(jia)還抑(yi)制拉伸試(shi)驗過程中形變誘(you)導(dao)α相(xiang)的(de)(de)(de)(de)形成(cheng)和應(ying)變強(qiang)化(hua)。
一般來說，奧氏體不銹鋼n值較大，這是由于在加工過程中形變誘導α'相形成。銅的加入抑制了形變誘導α'相的形成，從而降低n值。
有些奧氏體不銹鋼（303、304不(bu)銹鋼等）存在冷加工壓縮開裂傾向，銅的加入可以改善其冷成形性。
銅顯(xian)著(zhu)降低鋼(gang)(gang)的熱加(jia)工性，在奧氏體不銹(xiu)鋼(gang)(gang)中鎳含(han)量較低時更(geng)為明顯(xian)，因而在鋼(gang)(gang)中銅含(han)量較高時，鎳含(han)量也應相(xiang)應提(ti)高。
銅能顯著提高奧氏體不銹鋼對硫酸、磷酸等還原性介質的耐蝕性，當用銅和鉬復合合金化時，效果更為突出。國內研究銅的作用機制的結果表明，銅的加入加速了不銹鋼中鉬的溶解，形成MoO2-4，強烈促使不銹鋼中鉻的鈍化及鉻向表面膜中富集，導致鋼的耐蝕性提高。
在諸(zhu)如硝(xiao)酸等氧化性(xing)介質中，銅的(de)加入(ru)并不降低鋼(gang)(gang)的(de)耐(nai)蝕性(xing)，但會降低鉻(ge)鎳奧氏體不銹鋼(gang)(gang)的(de)耐(nai)點蝕和應(ying)力腐蝕的(de)性(xing)能。
