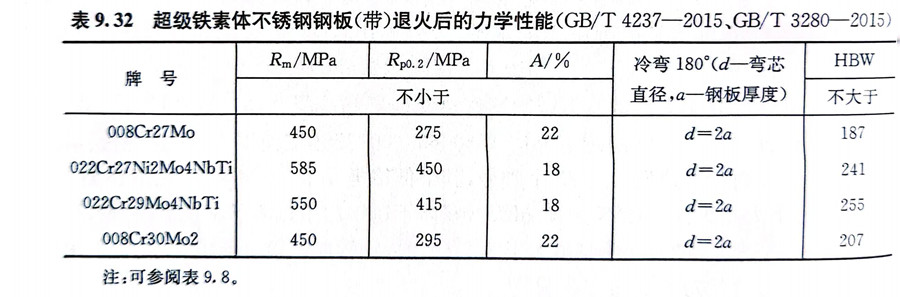

008Cr30Mo2是一種高鉻鐵素體不銹鋼，碳、氮含量降至極低，加入了1.5％～2.5％Mo。該鋼有較高的耐蝕性，耐鹵離子應力腐蝕破壞性好，具有良好的韌性，韌脆轉變溫度低，具有優良的加工成形性和焊接性，同時具有軟磁性。該鋼的熱加工和退火工藝與008Cr27Mo鋼相同，退火后的力學性能見表9.32。

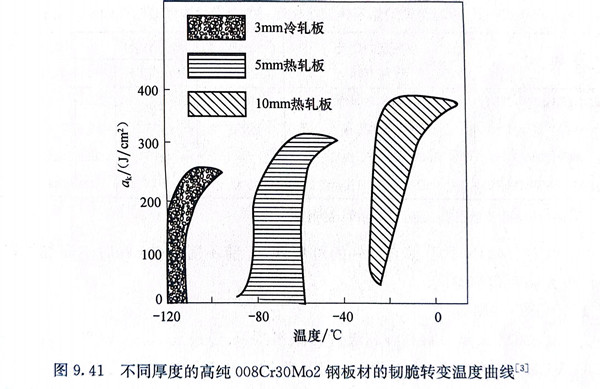

 008Cr30Mo2 鋼的韌脆轉變溫度隨板厚的增加向高溫方向移動，因此要求韌性的焊接構件厚度應不大于6mm。圖9.41為不同厚度高純008Cr30Mo2鋼的韌脆轉變曲線。

  高純的(de)008Cr30Mo2 鋼在氯化物溶液中具有(you)極(ji)好的(de)耐應力腐(fu)蝕(shi)(shi)性能(neng)，并具有(you)優(you)異的(de)耐點蝕(shi)(shi)、耐縫隙腐(fu)蝕(shi)(shi)性能(neng)。該鋼難于析(xi)出碳(tan)化物和氮化物，不容易形成貧碳(tan)層，具有(you)特別優(you)異的(de)耐晶間腐(fu)蝕(shi)(shi)性能(neng)。

 008Cr30Mo2 鋼的主要(yao)用(yong)途：制(zhi)(zhi)作乙酸、乳酸等有(you)機(ji)酸的制(zhi)(zhi)造設(she)(she)備；制(zhi)(zhi)作苛性(xing)鈉(na)生(sheng)產濃(nong)縮(suo)工序的設(she)(she)備；制(zhi)(zhi)作火力發電廠(chang)冷凝(ning)器；制(zhi)(zhi)作石油精(jing)煉設(she)(she)備；制(zhi)(zhi)作要(yao)求(qiu)耐蝕(shi)性(xing)和磁性(xing)的部(bu)件，如電磁閥芯(xin)材(cai)料和鐘(zhong)、表等。

 鉻含量為12％～30％的鐵素體鋼有時(shi)亦做(zuo)不起皮(pi)鋼使用，或做(zuo)承受(shou)負(fu)荷不大的構件。為了獲得更高的抗(kang)氧化性能，通常(chang)還向鋼中加入硅(gui)和鋁(lv)，其成分、性能、使用范圍見(jian)第10章。
