008Cr27Mo 鋼是一種高鉻的鐵素(su)體不銹鋼，鋼中的碳、氮含量降至極低。該鋼具有耐點(dian)蝕和抗應力腐蝕的能力，并具有軟磁性。

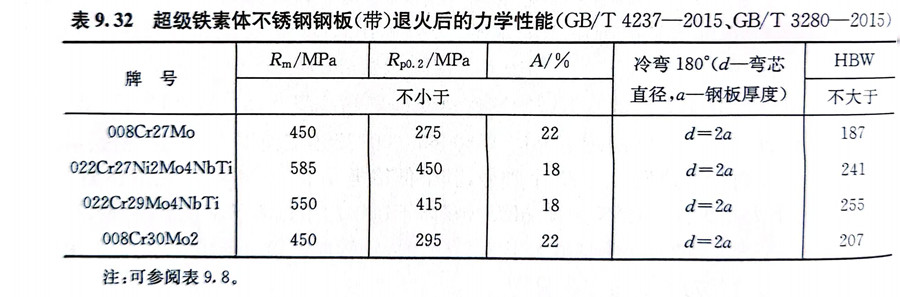

008Cr27Mo 鋼的開始熱加工(gong)溫(wen)度(du)為1040～1120℃，終(zhong)止溫(wen)度(du)為705～790℃，快(kuai)冷，退火溫(wen)度(du)為900～1050℃，退火后的力(li)學性能(neng)見表9.32。

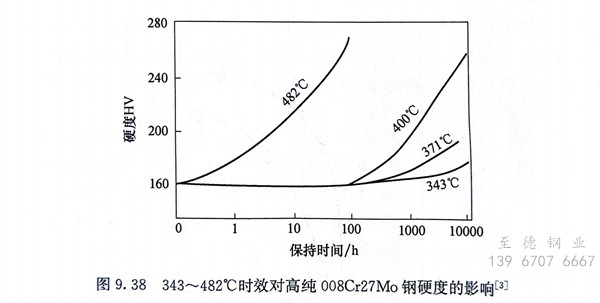

 008Cr27Mo 鋼(gang)(gang)與Cr-Ni奧氏體(ti)鋼(gang)(gang)相比，屈服(fu)強度較高，伸長(chang)率較低。008Cr27Mo鋼(gang)(gang)加(jia)入了(le)0.75％～1.25％Mo，基(ji)體(ti)組(zu)織沒有(you)明顯的變化，只是由于加(jia)鉬后會出現(xian)碳(tan)化物MoC、Mo2C等，淬火(huo)(huo)加(jia)熱時這些(xie)化合物溶解在鐵(tie)素體(ti)中，經(jing)過(guo)時效（回(hui)火(huo)(huo)）后以彌散的細(xi)粒狀析出，從(cong)而(er)使(shi)(shi)鋼(gang)(gang)獲(huo)得強化，如圖9.38所(suo)示(shi)。該鋼(gang)(gang)仍存在475℃脆性(xing)，長(chang)期使(shi)(shi)用的最高溫度不得超過(guo)300℃。

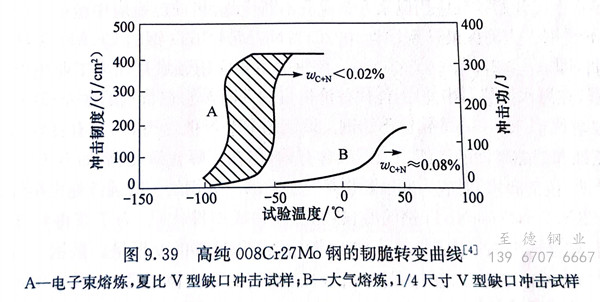

  圖9.39顯示高純(chun)的(de)(de)008Cr27Mo鋼有較高的(de)(de)沖(chong)擊(ji)韌性和(he)低的(de)(de)韌脆轉變溫度，但其韌脆轉變溫度仍(reng)受(shou)材料尺寸和(he)冷卻速率的(de)(de)影(ying)響(xiang)，這是由于鐵素體不銹鋼中碳、氮(dan)溶解度極(ji)低，極(ji)易析(xi)出所致(zhi)。圖9.40為不同厚度板(ban)材的(de)(de)韌脆轉變溫度曲線。008Cr27Mo鋼在工程(cheng)上的(de)(de)應用，板(ban)厚以不超過(guo)6mm為宜。008Cr27Mo鋼的(de)(de)板(ban)材冷成(cheng)形(xing)性與022Cr12鋼相近，可以焊接(jie)。

  高純的008Cr27Mo 鋼有優異的應力腐蝕(shi)斷裂性能，特別是在氯化物和含氧化劑的NaOH溶液中更為突出。

  008Cr27Mo 鋼耐點蝕和耐縫隙(xi)腐蝕(shi)的能力優于022Cr17Ni12Mo2奧氏體不銹鋼，但由于鉬含量較低，不適用于耐海水腐蝕的一些場合。該鋼還具有優異的耐晶間腐蝕性能。

  008Cr27Mo 鋼用于制造(zao)與乙酸、乳酸等(deng)有機酸有關的(de)設(she)備，以及(ji)制造(zao)苛性堿設(she)備等(deng)。
