06Cr13Al是一種低鉻的鐵素體不(bu)銹鋼，由于碳含量低且加入鋁，從而抑制了高溫的α→y轉變。

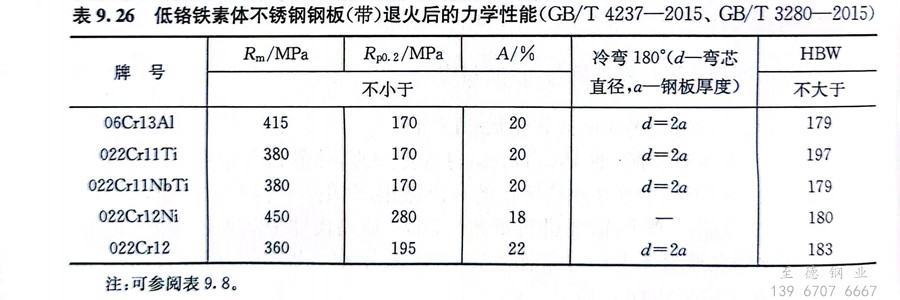

06Cr13Al鋼的始鍛(duan)溫度(du)為1040～1150℃，終加工溫度(du)不大(da)于760℃，應控制熱加工工藝以(yi)得(de)到比(bi)較細的晶粒組織，以(yi)便(bian)通過隨后的處理(li)獲得(de)所要求的塑性和(he)韌性。06Cr13Al鋼的退火溫度(du)為780～830℃，空冷(leng)或緩(huan)冷(leng)。經退火后鋼板的力(li)學(xue)性能(neng)見表9.26。
06Cr13Al鋼的耐銹性優于含碳高的12Cr13、20Cr13、30Cr13、40Cr13等馬氏體不銹鋼，其抗氧化使用溫度、斷續加熱溫度不大于760℃，連續加熱溫度不大于677℃。06Cr13Al鋼具有良好的塑性、韌性和冷成形性，優于鉻含量更高的其他鐵素體不銹鋼，可采用一般不銹鋼所采用的方法進行焊接。06Cr13Al鋼在475℃長時間加熱，不呈現475℃脆性(xing)。06Cr13Al鋼主要用于石油精煉塔槽襯里和各種部件、蒸汽透平葉片等。
