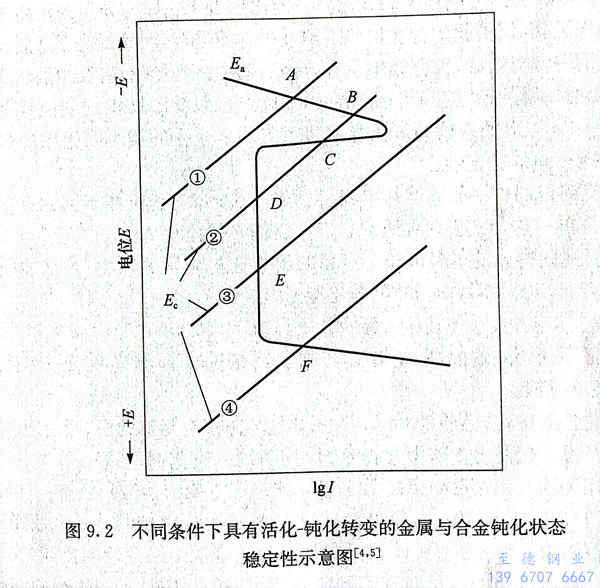

由圖9.2可以看(kan)出(chu)在不同條件(jian)下電化學(xue)腐蝕的四(si)種狀態(tai)：

  第一(yi)種狀(zhuang)態(tai)（圖9.2①）是陽極(ji)電位(wei)Ea和陰(yin)極(ji)電位(wei)E。僅有(you)一(yi)個交(jiao)點A，即僅有(you)一(yi)個穩(wen)定態(tai)E。不超過初始鈍化(hua)電位(wei)Ep，此時(shi)金(jin)屬處于活(huo)化(hua)狀(zhuang)態(tai)，腐(fu)蝕(shi)電流強(qiang)度(du)較(jiao)大，因而腐(fu)蝕(shi)速(su)率較(jiao)大。鐵在(zai)稀硫酸中的腐(fu)蝕(shi)是一(yi)個典型(xing)的例子。

  第二種狀態（圖9.2②）是Ea和E。有三個交點B、C、D，C點是不穩定的，B點和D點的狀態是相對穩定的，即金屬可以處于鈍化狀態，也可以處于活化狀態，這種鈍化狀態可以因為其他偶然因素而被破壞，從而使金屬或合金處于活化狀態，出現活化-鈍化頻繁交替的震蕩現象。18Cr-8Ni奧氏體不銹鋼(gang)（簡稱18-8不銹鋼）在含氧化劑的硫酸介質中即屬于這種情況。

  第三種(zhong)狀(zhuang)態（圖9.2③）是(shi)(shi)E。和(he)E。交于(yu)E點，只(zhi)有(you)一(yi)個鈍化(hua)(hua)穩(wen)定(ding)電(dian)位，這(zhe)表(biao)明金屬或合金只(zhi)在鈍化(hua)(hua)狀(zhuang)態是(shi)(shi)穩(wen)定(ding)的(de)，它能(neng)夠自動(dong)鈍化(hua)(hua)，此時的(de)腐蝕速(su)率很小。不銹(xiu)鋼在硝酸中便是(shi)(shi)這(zhe)種(zhong)情況(kuang)。

  第四種(zhong)狀態(tai)（圖9.2④）是(shi)E。和E。交于F，處于過鈍化(hua)區(qu)，Er超過了過鈍化(hua)電(dian)位Er，金屬處于過鈍化(hua)狀態(tai)，有較高的腐蝕速率。鉻(ge)不銹(xiu)鋼在濃縮(suo)硝酸中(zhong)就會產生過鈍化(hua)。

  不銹(xiu)鋼只有在第(di)三種狀態(tai)(tai)，即(ji)處于鈍化狀態(tai)(tai)，才是耐腐蝕的。
