點蝕是一種外觀隱蔽而又具有極大破壞性的局部腐蝕形態，是導致不銹鋼設備受損的重要原因之一。一方面，點蝕(shi)會造成設備穿孔而報廢，造成巨大的經濟損失。另一方面，點蝕往往是應力腐蝕裂紋的起源，由點蝕發展為應力腐蝕開裂。特別是在石油、化工、核電等領域，設備所處環境惡劣，由點蝕和應力腐蝕造成的設備開裂使大量的危險介質泄漏，甚至造成火災、爆炸等災難。因此，點蝕成因、影響因素、預防措施等方面的研究工作一直在進行，然而，在實際生產中，奧氏體(ti)不銹鋼發生點蝕的概率依然較大。

  不(bu)銹鋼點(dian)蝕的成因是鈍(dun)化膜(mo)局部破裂(lie)(lie)。金屬鈍(dun)化膜(mo)破裂(lie)(lie)由各種不(bu)同(tong)的機制引(yin)起。目前(qian)，有(you)關(guan)鈍(dun)化膜(mo)破裂(lie)(lie)的機理(li)(li)主(zhu)要有(you)三類：穿透機理(li)(li)、吸附(fu)機理(li)(li)以及斷裂(lie)(lie)機理(li)(li)。

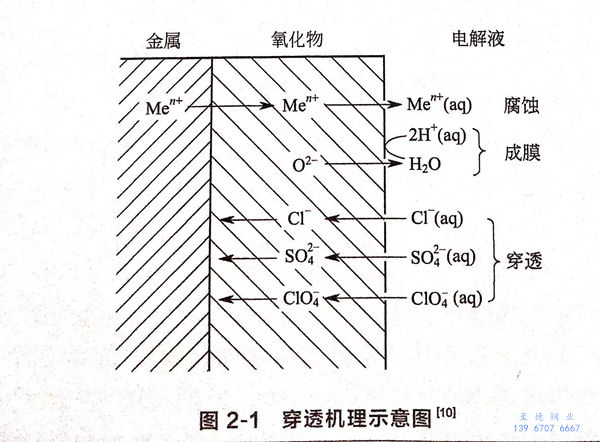

  穿透(tou)機理(li)認為(wei)：陰離子能夠穿透氧化膜進入基體材料，引起金屬溶解。侵蝕性離子首先吸附在氧化膜表面，然后在電場作用下穿過氧化膜。與Br^-和I^-相比，氯離子的直徑較小，更容易穿透氧化物晶格。值得注意的是，對于銅、鋁、鐵、鎳及其合金等材料，氯是最有侵蝕性的鹵素離子；然而，對于Ta和Ti金屬，Br^-和I^-的侵蝕性更強。侵蝕性離子的加入會污染鈍化膜，在穿透路徑上導致較高的離子電導率，因此該過程是自催化的。在金屬－氧化界面上，空位的形成和聚合會破壞薄膜，或者在氧化膜－溶液界面可能會發生快速陽離子釋放。在(zai)任何一種情況下(xia)，快速的(de)陽(yang)離子(zi)逸出和隨后(hou)的(de)點蝕都會繼續進行。穿(chuan)透機理示意圖如圖2-1所(suo)示。

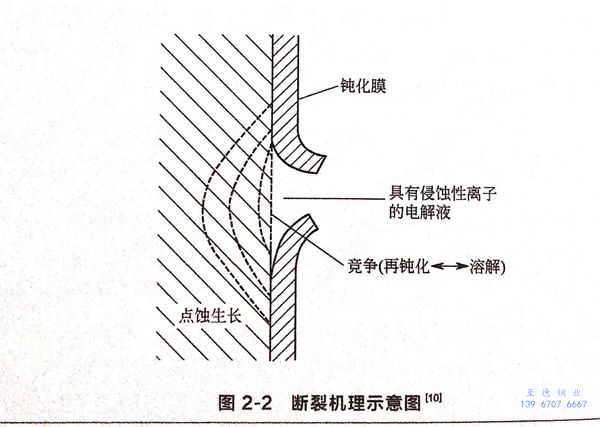

  斷裂機理(li)認(ren)為：點蝕的(de)(de)發生是由某些原因使鈍化膜機械應(ying)力(li)破裂而(er)引(yin)起的(de)(de)，鈍化膜破裂后使溶(rong)液中離子與基體材料接觸，引(yin)起金屬溶(rong)解，其示(shi)意圖如(ru)圖2-2所示(shi)。引(yin)起鈍化膜機械破裂的(de)(de)主要原因有空(kong)位(wei)累(lei)積、界(jie)面張力(li)、電致伸(shen)縮壓力(li)、靜電壓力(li)等(deng)。

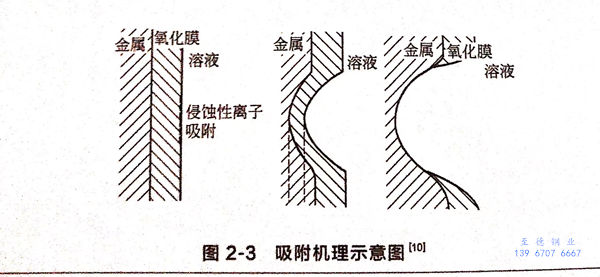

  吸附機理認為：侵蝕性陰離子吸附在氧化膜表面并取代了氧元素，這可能會導致表面與金屬離子形成絡合物。與不絡合的情況相比，氧化膜中的金屬離子在絡合物的作用下向溶液中析出，造成鈍化膜厚度減小，直到完全去除氧化膜和發生活性溶解。其過程如圖2-3所示。

  三種機理的分析前提是不考慮金屬中的其他夾雜物和缺陷，把材料作為理想體系。但是，實際金屬表面并不是理想的“完整體”，由于表面的夾雜物、沉淀等會使鈍化膜厚度不均勻，在制造、運輸、安裝、使用等過程中也可能會造成鈍化膜機械破壞，這些薄弱環節很可能成為點蝕的起始位置。硫化物是不銹鋼中一種常見的夾雜物，如MnS,眾多研究結果表明，不銹鋼的點蝕很多起源于硫化物位置。這是因為，硫化物與基體材料之間是不連續的結構，兩者邊界處應力較大，應力集中加速了鈍化膜溶解。邊界處的鈍化膜溶解后，會形成溝槽，H⁺等離子在溝槽內富集，改變了硫化物周圍的環境。在腐蝕性更強的環境中，硫化物加速溶解。同時，被腐蝕掉的硫化物會附著在原位置上面，形成局部閉塞區域，閉塞區域內的腐蝕環境更惡劣，金屬腐(fu)蝕加速。
