乙(yi)烯(xi)蒸(zheng)餾塔縱(zong)縫埋弧焊：乙烯蒸(zheng)餾(liu)塔(ta)材質(zhi)為(wei)(wei)低溫(wen)鋼（09Mn2V正火(huo)），板厚為(wei)(wei)12mm,工(gong)作(zuo)溫(wen)度-70℃;工(gong)作(zuo)壓(ya)力0.6MPa.采用埋弧焊，焊接(jie)工(gong)藝為(wei)(wei)如下。

1. 焊(han)接(jie)材料

  焊(han)(han)絲為H08Mn2MoVA,焊(han)(han)劑為HJ250,使用前300~350℃烘干，保溫2h。

2. 焊(han)前準備

  焊前將坡口兩側各50mm范圍(wei)內水(shui)分、油污及污物(wu)清除(chu)干凈，并(bing)除(chu)銹(xiu)及氧化皮，直(zhi)至(zhi)露出金屬光澤。

  坡口形式為I形，根部間(jian)隙為4mm.采用(yong)直流反接電源。焊(han)(han)(han)(han)接定位焊(han)(han)(han)(han)時采用(yong)W707焊(han)(han)(han)(han)條，焊(han)(han)(han)(han)前烘干350℃并保(bao)溫2h.采用(yong)ф4mm焊(han)(han)(han)(han)條，焊(han)(han)(han)(han)接電流為140~180A.

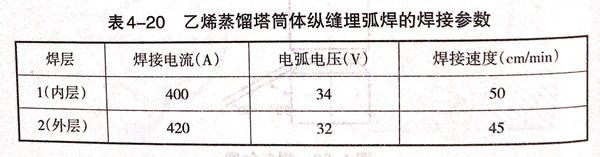

  焊(han)接第一(yi)層(ceng)內(nei)焊(han)縫(feng)時采用(yong)焊(han)劑墊，并(bing)使焊(han)劑墊與筒體緊密貼合，不得有間隙。焊(han)接工(gong)藝參數見表4-20。
