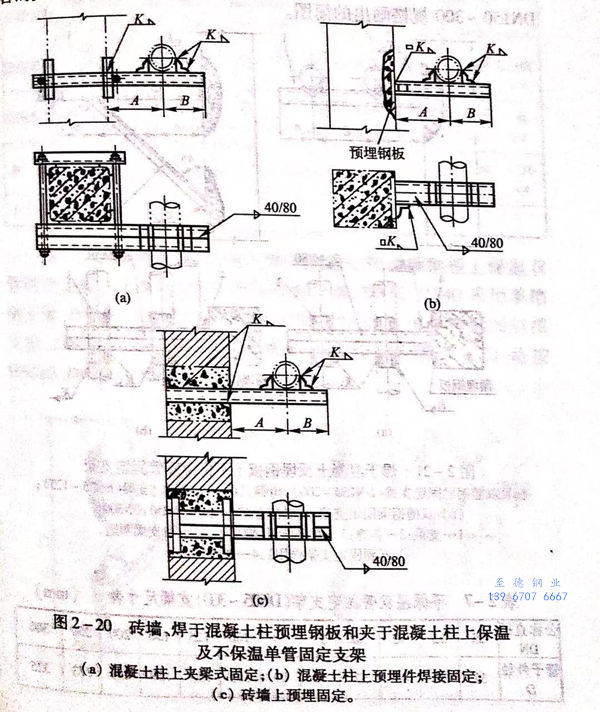

1. 磚墻焊于混凝土(tu)柱預埋鋼板和夾于混凝土(tu)柱上保溫及(ji)不保溫單管固(gu)定支架(jia)

  這類支(zhi)架對于不保(bao)溫DN250~300 管(guan)和 DN125~300保(bao)溫單管(guan)的(de)安(an)裝，如圖2-20。

2. 焊于混凝土柱預埋鋼板上(shang)不保(bao)溫雙管(guan)固定(ding)支架和保(bao)溫雙管(guan)固定(ding)支架

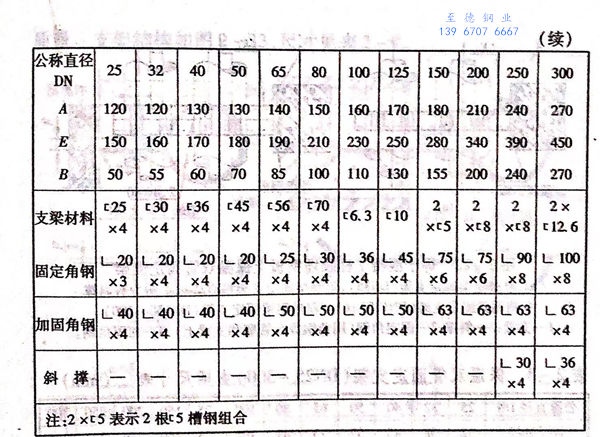

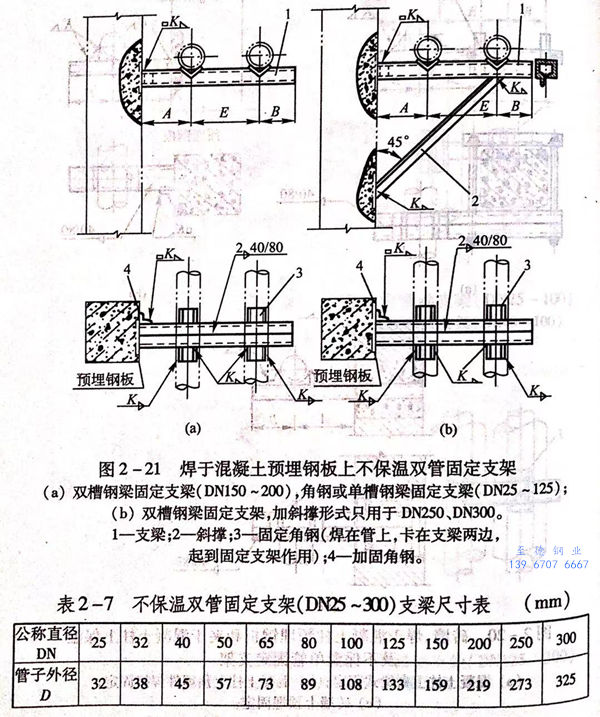

   圖(tu)2-21和表(biao)2-7給出(chu)了焊于混(hun)凝(ning)土柱預埋鋼板上不保(bao)溫雙管(guan)固(gu)定支(zhi)架。該支(zhi)架DN25~125規(gui)格中(zhong)支(zhi)梁(liang)材料(liao)為角(jiao)鋼或單(dan)槽鋼，在DN150~300規(gui)格中(zhong)支(zhi)梁(liang)材料(liao)一(yi)律(lv)采用(yong)雙槽鋼復合式，DN250、DN300的(de)兩個規(gui)格支(zhi)架上還要(yao)加斜(xie)撐(cheng)。圖(tu)2-21 是按DN150~300規(gui)格畫出(chu)的(de)簡圖(tu)。

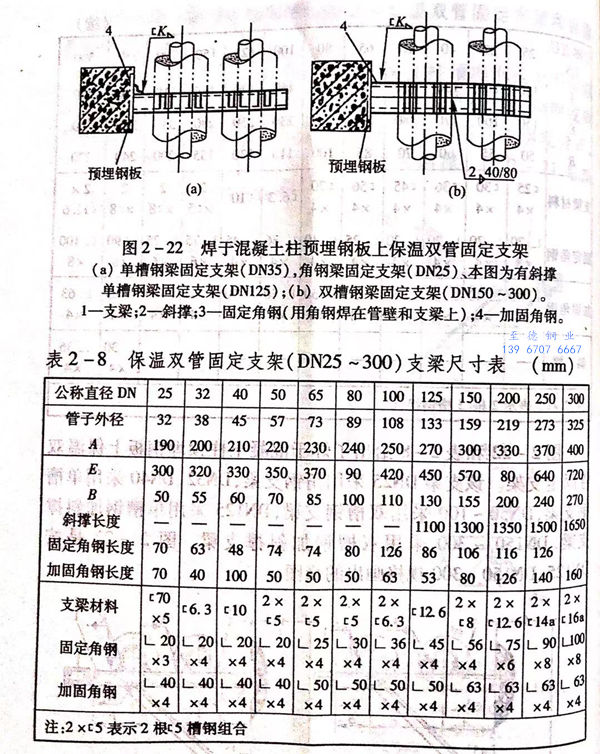

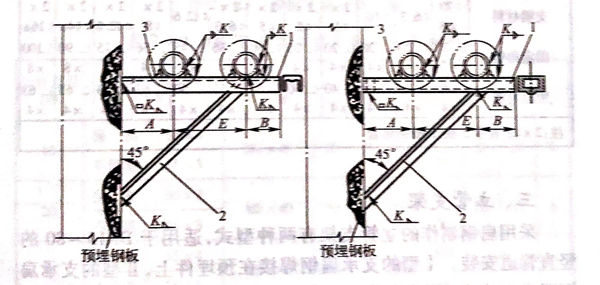

  圖(tu)(tu)(tu)2-22和表2-8給出了焊于混凝(ning)土(tu)柱預(yu)埋鋼板上保溫雙(shuang)管固定(ding)支(zhi)架。該支(zhi)架DN25采(cai)用(yong)角鋼支(zhi)梁，DN32、DN40 采(cai)用(yong)單槽鋼支(zhi)梁，DN50~100采(cai)用(yong)雙(shuang)槽鋼支(zhi)梁，DN125采(cai)用(yong)單槽鋼加斜撐支(zhi)梁，DN150~300 采(cai)用(yong)雙(shuang)槽鋼加斜撐支(zhi)梁。圖(tu)(tu)(tu)2-22是(shi)按(an)DN125、DN150~300 規格畫(hua)出的簡圖(tu)(tu)(tu)。
