一、KCA、KCB鍍鉻添加(jia)劑
1. 鍍(du)鉻工藝電流效(xiao)率(lv)的(de)提高(gao)
鍍(du)鉻(ge)(ge)(ge)工藝的(de)(de)電(dian)(dian)(dian)流(liu)效(xiao)(xiao)率低，一(yi)(yi)般(ban)只有(you)(you)(you)10%~13%.特(te)別是(shi)鍍(du)較(jiao)(jiao)厚(hou)鉻(ge)(ge)(ge)層的(de)(de)硬鉻(ge)(ge)(ge)工藝，要鍍(du)0.05mm 厚(hou)的(de)(de)鉻(ge)(ge)(ge)層，往往需耗時(shi)100min(假(jia)定電(dian)(dian)(dian)流(liu)密度(du)(du)為50A/dm2，電(dian)(dian)(dian)流(liu)效(xiao)(xiao)率為13%).而一(yi)(yi)般(ban)的(de)(de)耐磨鍍(du)硬鉻(ge)(ge)(ge)的(de)(de)厚(hou)度(du)(du)常(chang)常(chang)都在0.05mm以(yi)(yi)上(shang)，為了提高生產效(xiao)(xiao)率，縮短電(dian)(dian)(dian)鍍(du)時(shi)間，故開發(fa)鍍(du)鉻(ge)(ge)(ge)新型高效(xiao)(xiao)低成本的(de)(de)添加(jia)劑(ji)(ji)具有(you)(you)(you)十分重(zhong)要的(de)(de)意義(yi)。但近(jin)年來鍍(du)鉻(ge)(ge)(ge)添加(jia)劑(ji)(ji)的(de)(de)研(yan)究熱(re)點是(shi)稀土(tu)陽離子添加(jia)劑(ji)(ji)，電(dian)(dian)(dian)流(liu)效(xiao)(xiao)率可提高1.3倍(bei)，即可達到17.1%,而市(shi)面(mian)上(shang)所售(shou)為含(han)稀土(tu)陽離子的(de)(de)氟化物(wu)(wu)或氟化配合(he)物(wu)(wu)作為鍍(du)鉻(ge)(ge)(ge)添加(jia)劑(ji)(ji)，其價格較(jiao)(jiao)高，穩定性較(jiao)(jiao)差，而氟化物(wu)(wu)對(dui)陽極(ji)鉛(qian)的(de)(de)腐蝕也很(hen)嚴(yan)重(zhong)，使(shi)用戶望而生畏(wei)。即使(shi)使(shi)用鉛(qian)銻(ti)、鉛(qian)銻(ti)錫合(he)金為陽極(ji)，腐蝕仍有(you)(you)(you)存在。值(zhi)得(de)慶幸的(de)(de)是(shi)，目前開發(fa)的(de)(de)有(you)(you)(you)機(ji)添加(jia)劑(ji)(ji)，不含(han)稀土(tu)添加(jia)劑(ji)(ji)，也不含(han)氟化物(wu)(wu)，已經面(mian)市(shi)多年，在提高鍍(du)鉻(ge)(ge)(ge)電(dian)(dian)(dian)流(liu)效(xiao)(xiao)率方面(mian)可以(yi)(yi)達到20%以(yi)(yi)上(shang)，而且在整平(ping)性和光亮度(du)(du)上(shang)也有(you)(you)(you)顯著(zhu)的(de)(de)提高。

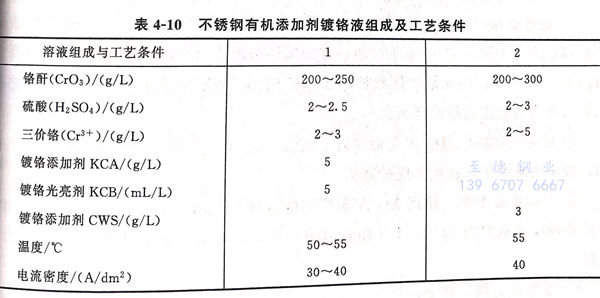

2. 不銹(xiu)鋼有機添(tian)加劑鍍鉻液組(zu)成及工藝條件見表(biao)4-10
3. 說明
①. KCA添加(jia)劑和(he)KCB光(guang)亮(liang)(liang)劑均為國(guo)產有機磺酸類物，具有極強的(de)抗氧化性，在鉻(ge)酸中不被氧化分解(jie)。A劑具有提(ti)高(gao)整(zheng)平度(du)、快速沉積鉻(ge)層的(de)作(zuo)用，B劑具有提(ti)高(gao)光(guang)亮(liang)(liang)度(du)和(he)硬度(du)的(de)作(zuo)用，兩者相(xiang)互配合(he)使用，可使光(guang)亮(liang)(liang)度(du)相(xiang)得益(yi)彰(zhang)的(de)增(zeng)大(da)。B劑與(yu)其他(ta)類型鍍(du)鉻(ge)添加(jia)劑合(he)用也可提(ti)高(gao)鍍(du)鉻(ge)層的(de)光(guang)亮(liang)(liang)度(du)，是(shi)一種廣譜光(guang)亮(liang)(liang)劑，但不可過量使用，以免增(zeng)大(da)內應力，發(fa)生脆性作(zuo)用。［這兩種添加(jia)劑和(he)光(guang)亮(liang)(liang)劑經常被采用，與(yu)同種類型外(wai)國(guo)產品相(xiang)比并不遜色(se)。不銹鋼直接(jie)鍍(du)鉻(ge)時(shi)，在施鍍(du)開始時(shi)采用電流階梯(ti)式升高(gao)，從3A/d㎡2、3.5A/dm、4A/dm.....至額定(ding)電流密度(du)，每次電流升高(gao)間隔幾分鐘，以提(ti)高(gao)鉻(ge)層的(de)結合(he)力，此時(shi)產生氫氣還(huan)原表面氧化膜。
②. CWS鍍鉻添加劑主要組(zu)成為酰化(hua)烷基磺酸(suan)，由國外(wai)進口，價(jia)格比國產要稍高(gao)些，可獲得光亮、細致(zhi)的(de)鉻層(ceng)，當電流(liu)密度在40A/d㎡,每小(xiao)時可鍍得0.04mm,鉻層(ceng)維氏硬(ying)度可達800HV。
二、XG-A鍍(du)鉻(ge)走位劑
1. 鍍(du)液成(cheng)分及操作條(tiao)件(jian)
鉻酐 120~250g/L(Bé12°~23°)
硫(liu)酸(suan) 0.6~1.2g/L[m(鉻(ge)酐）：m(硫(liu)酸(suan)）＝200:1]
三價鉻 0.5~3.0g/L(開缸時）
XG-A走位(wei)劑 1~2g/L(消耗量：每添加1kg鉻酐時(shi)補加走位(wei)劑10g)
溫(wen)度(du) 32~50℃ 、 電流密度(du) 15~50A/d㎡
2. 經(jing)濟(ji)效(xiao)益
①. 可(ke)降低(di)鉻(ge)(ge)酐濃度，形狀簡單的(de)(de)產品鉻(ge)(ge)酐取下限(xian)，如150g/L,凹凸較復雜的(de)(de)產品則鉻(ge)(ge)酐取上限(xian)，如250g/L.而通(tong)常的(de)(de)裝飾鉻(ge)(ge)鍍液的(de)(de)鉻(ge)(ge)酐高(gao)達350g/L,可(ke)降低(di)鉻(ge)(ge)酐40%~70%,因(yin)而使鍍件和掛具出(chu)槽時帶出(chu)的(de)(de)鉻(ge)(ge)酐損耗減少，有(you)利(li)于含(han)鉻(ge)(ge)廢水對六價鉻(ge)(ge)的(de)(de)處理費用(yong)的(de)(de)降低(di)。
②. 鍍液可在較(jiao)低(di)溫(wen)度32℃時工作，在夏季的氣溫(wen)下可以對鍍鉻液停止供熱保溫(wen)，減少用電費(fei)用，達到節能(neng)的效(xiao)果(guo)。
③. 提(ti)(ti)高電流效率(lv)(lv)，使用XG-A走位劑(ji)的(de)鍍鉻電流效率(lv)(lv)可達18%~25%,而(er)標準鍍鉻的(de)電流效率(lv)(lv)為13%.由(you)于電流效率(lv)(lv)的(de)提(ti)(ti)高，可減少鍍鉻時間1/3,可減少用電量。
④. 覆蓋(gai)能力高，普通(tong)鍍(du)鉻深孔能鍍(du)進25%~30%,而用(yong)XG-A走位劑(ji)的深孔能鍍(du)進80%以上，使(shi)鍍(du)層(ceng)厚度(du)的分布也較均(jun)勻。

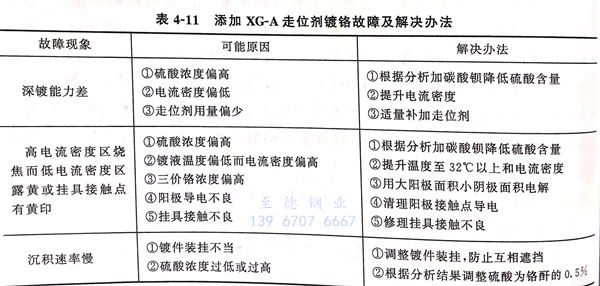

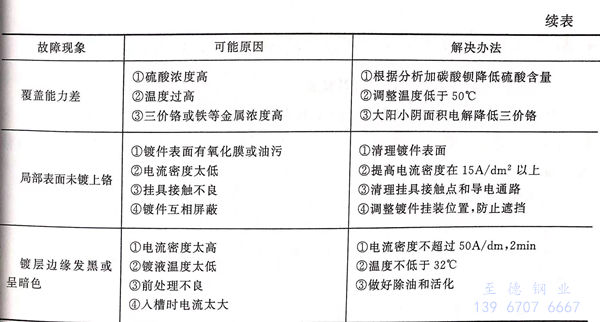

3. 常見故(gu)障(zhang)及解(jie)決辦(ban)法見表4-11。
