沉淀硬化不銹鋼焊管的焊接方法與工藝，與前面所述的奧氏體不銹鋼(gang)焊管基本相同，所不同的僅在于焊后必須熱處理，以達到預期的力學性能；而這對于奧氏體不銹鋼焊管來說，在有些情況下，焊后熱處理有時是不必要的。

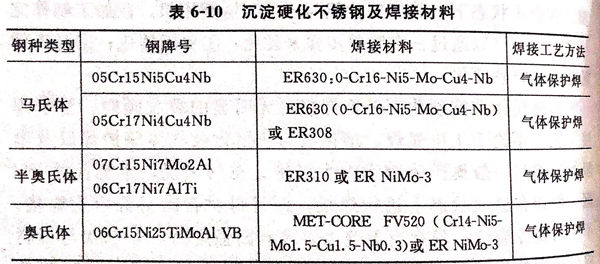

 沉淀(dian)硬(ying)化(hua)不銹鋼可以用相匹配的同材質焊接材料或異種焊接材料焊接，或者不用填充焊絲。沉淀硬化不銹鋼焊管焊接，有許多焊接材料可供選用，但唯一最通用的焊絲是業已納入AWS規程的630合金，貝表6-10。

 沉淀硬化馬(ma)氏體不銹鋼的焊接材料，在要求焊縫性能與母材相當時，應選用與母材同質的焊材，如表6-10中05Cr15Ni5Cu4Nb（17-4PH)的配套焊接材料。如果不需要焊縫與母材相當，可選用奧氏(shi)體(ti)不(bu)銹(xiu)鋼(gang)焊接材料（如308L、347L),或采用鎳基合金焊接材料。

 選用與母材(cai)同成(cheng)分焊(han)(han)接材(cai)料的(de)焊(han)(han)縫，在樹枝(zhi)狀晶的(de)馬(ma)氏體(ti)組織(zhi)中，存(cun)在有少量(liang)鐵(tie)素體(ti)。少量(liang)的(de)鐵(tie)素體(ti)和殘余奧氏體(ti)析出，增加了焊(han)(han)縫的(de)塑性(xing)，但強度(du)降(jiang)低(di)了。因此，對同材(cai)質焊(han)(han)接材(cai)料的(de)成(cheng)分應(ying)適(shi)當(dang)調(diao)整，其鎳、錳應(ying)比母材(cai)略高，焊(han)(han)后經1040℃固溶處理，強度(du)幾乎(hu)不(bu)變，而延(yan)伸率顯(xian)著提高。
