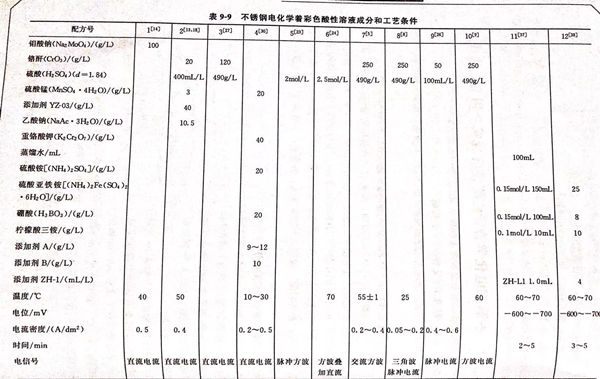

不銹鋼電(dian)化學著彩色酸性溶(rong)液成(cheng)分和工藝條件見表9-9。配(pei)方5 (見表9-9)的說(shuo)明 。本(ben)配(pei)方由南京航(hang)空航(hang)天(tian)大學材料系 周一揚、吳繼(ji)民(min)提(ti)出(chu)

1. 施加(jia)電信(xin)號(hao)

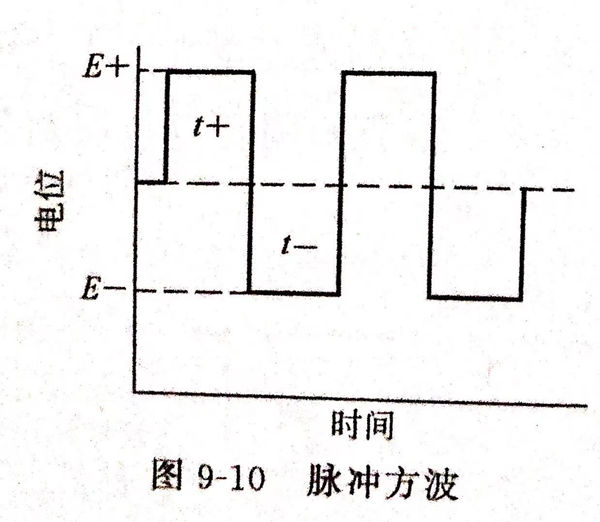

  采(cai)用(yong)中(zhong)等含鉻量(liang)的(de)不(bu)銹(xiu)鋼1Cr17,在(zai)硫(liu)酸水溶液(ye)中(zhong)以(yi)恒電位方波充電法使不(bu)銹(xiu)鋼表面產生彩色膜。脈沖(chong)方波見圖9-10。采(cai)用(yong)此(ci)法有(you)望能克服表面因在(zai)鉻酸溶液(ye)中(zhong)浸泡的(de)時間較長(chang)，有(you)時表面有(you)粗糙現象產生的(de)缺點(dian)。

2. 不銹鋼陽極極化(hua)曲線

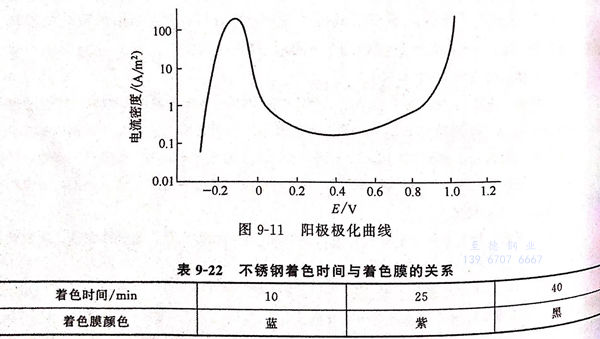

  在2mol/L(相(xiang)當(dang)于196g/L)硫酸(suan)溶液中以逐點(dian)法(fa)得到不銹(xiu)鋼的(de)(de)陽(yang)極極化曲(qu)線(xian)，見圖9-11,由圖9-11可知(zhi)，陽(yang)極鈍態(tai)電(dian)(dian)位(wei)為(wei)(wei)0~0.9V.采用的(de)(de)脈(mo)沖(chong)電(dian)(dian)位(wei)范圍為(wei)(wei)－0.1~1.0V,時間為(wei)(wei)0.001~0.100s.使用的(de)(de)實驗儀器有恒電(dian)(dian)位(wei)儀、信號發(fa)生器、穩壓電(dian)(dian)源、示(shi)波器，參(can)比電(dian)(dian)極為(wei)(wei)飽和(he)甘(gan)汞電(dian)(dian)極，對電(dian)(dian)極為(wei)(wei)鉑電(dian)(dian)極。

3. 著色時間同著色膜顏色的關系

  在藍色(se)、紫色(se)、黑色(se)之間沒有(you)(you)明顯的(de)中(zhong)間色(se)出現。隨著溶(rong)液溫度增(zeng)高及(ji)濃(nong)度加大(da)。著色(se)膜(mo)形成(cheng)速率有(you)(you)加大(da)的(de)傾(qing)向。這種(zhong)膜(mo)的(de)生成(cheng)，推測是由于膜(mo)－溶(rong)液的(de)表(biao)面鉻(ge)酸離子的(de)生成(cheng)、還原所致(zhi)，并且(qie)在硫(liu)酸水溶(rong)液中(zhong)恒電位(wei)方波脈沖下不(bu)銹(xiu)鋼表(biao)面形成(cheng)的(de)膜(mo)的(de)鉻(ge)離子含(han)量較高之故(gu)。
