有許多因素會使不銹鋼的鈍化膜遭受破壞，使不銹鋼的鈍態轉化為活態。

1. 氯離子

  氯(lv)(lv)離子(zi)對不(bu)銹(xiu)鋼的危(wei)害(hai)極(ji)大(da)。在(zai)鈍(dun)(dun)化(hua)(hua)過程中應嚴(yan)格控制(zhi)鈍(dun)(dun)化(hua)(hua)液中氯(lv)(lv)離子(zi)的含量(liang)，所用(yong)鈍(dun)(dun)化(hua)(hua)用(yong)化(hua)(hua)學(xue)材料對氯(lv)(lv)離子(zi)都有限(xian)量(liang)要(yao)求。配制(zhi)鈍(dun)(dun)化(hua)(hua)液用(yong)水和清(qing)洗用(yong)水也對氯(lv)(lv)離子(zi)有嚴(yan)格的水質要(yao)求，以(yi)保證鈍(dun)(dun)化(hua)(hua)成品不(bu)沾附(fu)氯(lv)(lv)離子(zi)，以(yi)免(mian)后(hou)患。

2. 表面清潔(jie)度

  對于不銹(xiu)(xiu)鋼(gang)合金，表(biao)(biao)面粗糙度越低(di)，表(biao)(biao)面越光(guang)滑，異物(wu)越難黏附，各部局部腐蝕的概率(lv)越低(di)。因此，不銹(xiu)(xiu)鋼(gang)應(ying)盡可能采用精加工(gong)表(biao)(biao)面。此外，不銹(xiu)(xiu)鋼(gang)表(biao)(biao)面清(qing)潔度也(ye)很重要，鈍化后的最終清(qing)洗應(ying)仔(zi)細進行，因為殘(can)余(yu)酸液促進陰(yin)極反應(ying)，使膜層破裂，從(cong)而使不銹(xiu)(xiu)鋼(gang)活化，耐蝕性能劇烈降低(di)。

3. 使用環境介質

  不銹鋼鈍(dun)化(hua)膜屬于熱力學上受抑制的亞穩態結構，其保護效能與環境介質有關。使用中應定期清洗，除去有害物質長期黏附在表面上。尤其是在有氯離子的環境中，避免氯離子長期黏附在表面和在水中濃縮，如不銹鋼用于食品工業用具，每次與食品接觸后，都要洗凈，以免氯離子作用，損害鈍化膜。如用于乳制品的容器和設備，乳品中含有氯離子對鈍化膜者破壞作用，如長期盛裝乳制品，會導致容量與設備腐蝕穿孔，因此，要定期清洗，使鈍化膜恢復。

4. 不銹(xiu)鋼的內在因(yin)素

  不銹(xiu)鋼(gang)中馬氏體含量和鉻鎳(nie)含量對不銹(xiu)鋼(gang)的(de)鈍化(hua)(hua)性能影響很大。鎳(nie)含量低(di)下，鈍化(hua)(hua)性能就低(di)。馬氏體不銹(xiu)鋼(gang)的(de)鈍化(hua)(hua)膜性能不如奧氏體不銹(xiu)鋼(gang)的(de)鈍化(hua)(hua)性能。

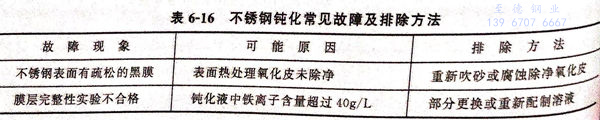

 不銹鋼鈍化常見(jian)故(gu)障及排除方法(fa)見(jian)表6-16
