1. 不銹鋼鈍化工(gong)藝過程的控制(zhi)

a. 前處(chu)理(li)

  根據表(biao)面情況(kuang)，使用機械方(fang)法或化學方(fang)法，清除表(biao)面油脂、氧化物(wu)、其他(ta)污(wu)物(wu)，并用酸充分活化，以便(bian)在鈍(dun)(dun)化液中(zhong)形成完整的(de)穩定的(de)鈍(dun)(dun)化膜。

b. 補(bu)充處理(li)

  在鈍化后再進行補充處理，以便進一步提高鈍化層的穩定性。奧氏體不銹鋼鈍(dun)化后應在堿性溶液如碳酸鈉或氫氧化鈉稀溶液中進行中和處理。馬氏體不銹鋼和鐵素體不銹鋼鈍化后應在重鉻酸鈉溶液中進行補充處理。

c. 時間的影響

  鈍化時(shi)間(jian)取決于(yu)溶(rong)液的(de)濃度(du)。一般地說，濃度(du)越高，則時(shi)間(jian)越短。但鈍化時(shi)間(jian)較(jiao)長有(you)利(li)于(yu)鈍化膜的(de)生長。

d. 溫度的影響

  對于低濃(nong)度硝(xiao)酸(suan)，如20%~40%的硝(xiao)酸(suan)、鈍化溫度較高，如60℃,容易取得效(xiao)果(guo)。對于硝(xiao)酸(suan)濃(nong)度在40%以上的鈍化液，溫度的升高影響不(bu)明顯(xian)，甚至容易使不(bu)銹(xiu)鋼過鈍化，宜用室溫。

2. 不銹鋼鈍化膜的質量控制

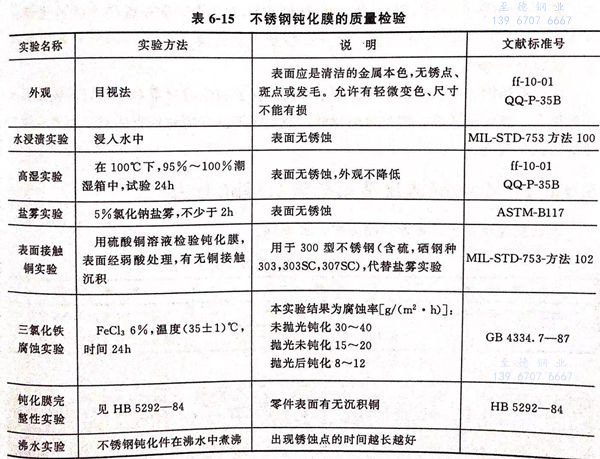

  嚴格進行(xing)不銹(xiu)(xiu)鋼鈍化膜質量檢(jian)驗，即是對鈍化膜的考核(he)，也是對不銹(xiu)(xiu)鋼使用效果的鑒(jian)定。有關不銹(xiu)(xiu)鋼質量檢(jian)驗方(fang)法，見表(biao) 6-15 。
