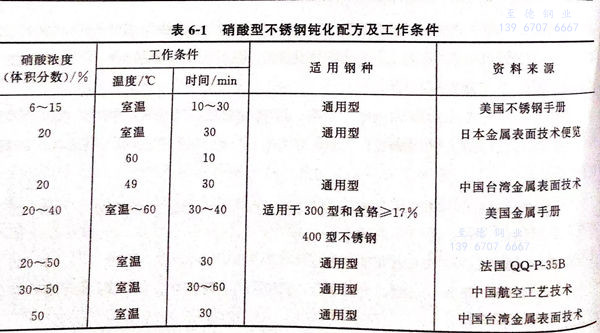

不銹鋼硝酸鈍化溶液由不同濃度的硝酸組成，可適用于各種不銹鋼的鈍化，屬于通用型鈍化液。硝酸型不銹鋼鈍化配方見表6-1.


表 1.jpg


不銹鋼硝酸鈍化工藝特點：


1. 不銹鋼在硝酸溶(rong)液(ye)中處于鈍態


  不銹鋼(gang)表面生(sheng)成(cheng)一層(ceng)極薄的(de)鈍化(hua)膜層(ceng)，決定了不銹鋼(gang)在(zai)處理的(de)前(qian)后色澤(ze)無變化(hua)，即重現(xian)性良好，是(shi)本工藝(yi)受到廣泛采用的(de)原因(yin)。


2. 不銹(xiu)鋼在(zai)硝酸溶液中(zhong)呈無反應狀態


  不銹鋼在硝(xiao)(xiao)酸溶液中(zhong)的(de)鈍化工藝過程，由于是化學浸漬法、室(shi)溫或(huo)中(zhong)溫處理，在硝(xiao)(xiao)酸溶液中(zhong)呈無反應狀(zhuang)態，使(shi)硝(xiao)(xiao)酸鈍化液較為(wei)穩定，無需經(jing)常(chang)添加材料，操作方便。


3. 不(bu)銹鋼的硝酸鈍化后(hou)不(bu)必進行(xing)封閉處理


  不銹鋼在硝酸溶液中鈍化(hua)產生的鈍化(hua)膜雖薄，肉眼不可見，但膜層極其致(zhi)密，即其孔徑特小，不必進行鈍化(hua)后的封閉處(chu)理，而這(zhe)在其他鈍化(hua)工藝之后，封閉是不可少的。
