隔膜閥結構的最大特點是閥內隔膜能將工作介質與閥瓣、閥桿等部件分隔開來，使閥件不受介質腐蝕，介質也不會外漏，省去了密封結構。

 隔(ge)膜閥有屋脊式、截止式、直流式、直通式等幾種結構形式。

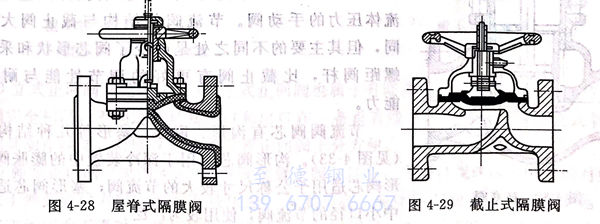

1. 屋(wu)脊式(shi)隔膜閥（見圖(tu)4-28)

  為最(zui)常用的(de)一種結(jie)構形式。關閉時(shi)，帶有隔膜的(de)閥瓣下移，使(shi)其(qi)與閥體(ti)(ti)的(de)脊背(bei)密封，達到(dao)切(qie)斷流(liu)體(ti)(ti)的(de)要(yao)求。其(qi)結(jie)構簡單(dan)，維(wei)修方便，流(liu)體(ti)(ti)阻力(li)小，因而得到(dao)廣(guang)泛應用。

2. 截(jie)止式隔(ge)膜閥（見圖4-29)

  結(jie)構(gou)(gou)與(yu)截止閥相似，類似在截止閥的閥瓣下(xia)方裝(zhuang)置隔膜以隔斷流體。但其結(jie)構(gou)(gou)復雜，流體阻力大，目前已較少采用。

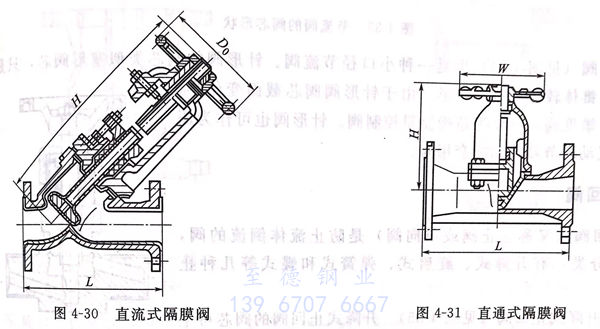

3. 直流式隔膜閥（見(jian)圖4-30)

  為截止(zhi)式隔膜閥的改(gai)型結構，形同Y型閥，其結構仍很復雜，但改(gai)善了流體(ti)的流通狀(zhuang)態，減小(xiao)了阻力(li)。

4. 直通(tong)式隔膜(mo)閥（見(jian)圖4-31)

 其流體的流道近似直(zhi)線，阻(zu)力很小，適(shi)用于易阻(zu)塞的介質。

 閘板式隔膜(mo)閥的(de)通道及密(mi)封形式與(yu)閘閥相似，因啟閉時隔膜(mo)變形及磨(mo)損很大(da)，使(shi)用壽命(ming)短，所以已很少(shao)采(cai)用。
