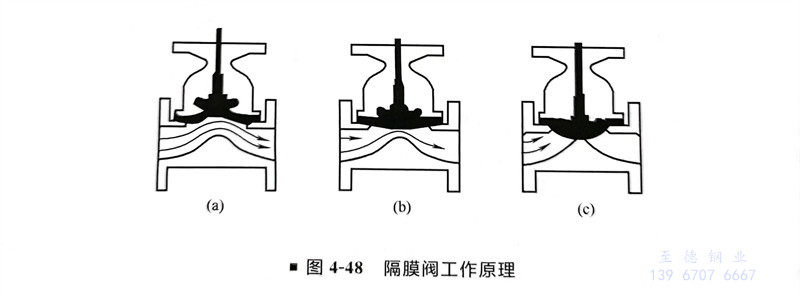

隔膜閥（Diaphragm Valve）的結構形式，與一般閥門很不相同，它是依靠柔軟的橡膠膜或塑料膜來控制流體運動的。隔膜(mo)閥的工作原理如圖4-48所示。
1. 隔膜閥(fa)的分類
隔膜閥按結構形式可(ke)分為以下(xia)幾類：
a. 屋脊式(shi)

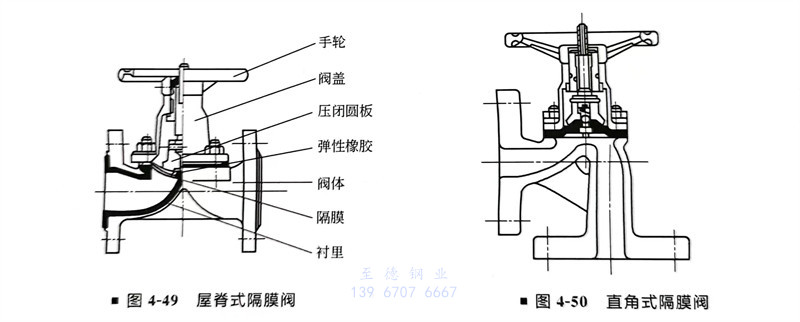

也稱突緣式，是(shi)最基本的(de)(de)一(yi)類。其結構(gou)如圖4-49所示(shi)。從圖中可(ke)以看出(chu)，閥體是(shi)襯里(li)的(de)(de)。隔膜(mo)閥閥體襯里(li)，就是(shi)為(wei)了(le)發揮它的(de)(de)耐腐(fu)蝕特(te)性。這(zhe)類結構(gou)，除直(zhi)通(tong)式之(zhi)外(wai)，還可(ke)制(zhi)成直(zhi)角式，如圖4-50所示(shi)。
b. 截止式

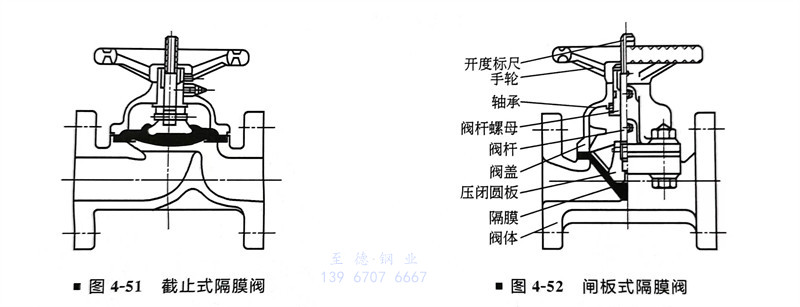

其結(jie)構(gou)形(xing)狀(zhuang)與截(jie)止閥(fa)相似(si)，如圖4-51所示。這(zhe)種形(xing)式(shi)的(de)閥(fa)門，流體阻力比屋脊(ji)式(shi)大(da)，但密封(feng)面積大(da)，密封(feng)性能(neng)好，可用于真(zhen)空度高的(de)管(guan)道。
c. 閘板(ban)式
其結構形式與閘(zha)閥相似，如圖4-52所示(shi)。閘(zha)板(ban)式隔膜閥流體阻力最小，適合于輸送黏性(xing)物料。
隔膜材料(liao)(liao)常用天(tian)然橡膠、氯丁(ding)橡膠、丁(ding)腈橡膠、異丁(ding)橡膠、氟化(hua)橡膠和聚全氟乙(yi)丙烯塑料(liao)(liao)（F46）等。
隔膜閥(fa)的缺點(dian)是耐壓不高，一般在6kgf/cm(0.66MPa)之內；耐溫性能也受隔膜的限制，一般只能耐60～80℃，最高（氟化橡膠）也不超過(guo)180℃。
2. 隔膜閥的特點(dian)及選用
①. 流體(ti)阻力(li)小。
②. 能(neng)用于含硬質(zhi)懸浮物的介(jie)質(zhi)；由于介(jie)質(zhi)只與閥體和隔膜接(jie)觸(chu)，所以無需(xu)填料(liao)函(han)，不存在填料(liao)函(han)泄漏(lou)問(wen)題，對閥桿部(bu)分無腐蝕的可能(neng)。
③. 適用(yong)于有腐蝕性、黏(nian)性、漿(jiang)液介質(zhi)。
④. 不(bu)能用于介質壓力較高的場(chang)合。
⑤. 隔膜材質(zhi)的推薦(jian)使(shi)用范(fan)圍見表4-68。

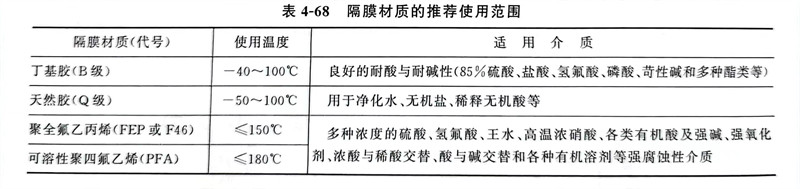

表4-68 隔膜(mo)材質的推(tui)薦使(shi)用范(fan)圍
丁基膠（B級） -40~100℃ 良好的耐酸與耐堿性（85％硫酸、鹽酸、氫氟酸、磷酸、苛性堿和多種酯(zhi)類等）
天(tian)然膠(jiao)（Q級） -50~100℃ 用于凈化(hua)水、無(wu)機(ji)鹽、稀(xi)釋無(wu)機(ji)酸(suan)等
聚全氟乙丙烯(xi)（FEP或F46） ≤150℃ 多(duo)種濃度的硫(liu)酸、氫氟酸、王水、高溫濃硝酸、各(ge)類有(you)機酸及強堿、強氧化劑(ji)、濃酸與(yu)稀(xi)酸交(jiao)替(ti)、酸與(yu)堿交(jiao)替(ti)和各(ge)種有(you)機溶(rong)劑(ji)等強腐蝕性介質(zhi)
可溶性聚四(si)氟乙(yi)烯（PFA） ≤180℃
