一、產品結構(gou)

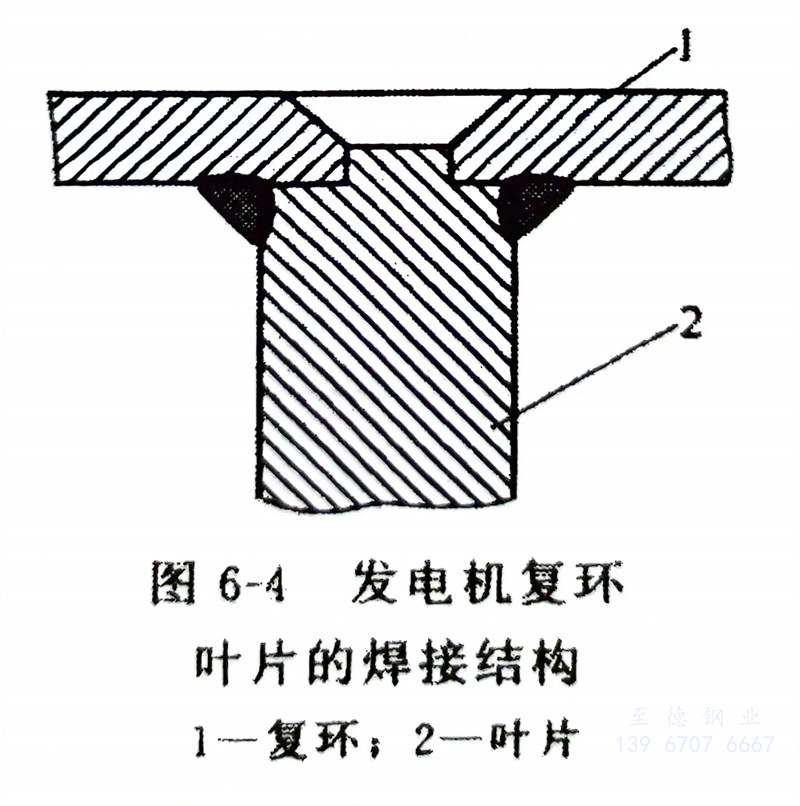

  圖6-4為發電機復環葉片的焊接結構。其復環材質為2Cr13，葉片為1Cr13，均為馬氏體不銹鋼。

二、焊接工藝

   ①. 焊前預(yu)熱，溫(wen)度(du)為250～300℃。

   ②. 選用A207（E316型）焊條(tiao)，其直(zhi)徑為＄3.2mm。

   ③. 在(zai)引弧(hu)(hu)板上引弧(hu)(hu)，待電弧(hu)(hu)穩定后引入待焊(han)處，采用短弧(hu)(hu)焊(han)，收弧(hu)(hu)時要填滿弧(hu)(hu)坑，減少弧(hu)(hu)坑裂紋，并(bing)使焊(han)縫與母材(cai)金屬(shu)呈圓(yuan)滑過渡。

   ④. 焊(han)后(hou)為(wei)防止焊(han)件的變(bian)形和開裂，需進(jin)行回火(huo)熱處(chu)理(li)來(lai)消除焊(han)接殘余應力。回火(huo)溫度為(wei)700℃，保溫30min，然后(hou)空冷(leng)。

   ⑤. 用(yong)超聲波探傷(shang)儀(yi)對焊(han)(han)縫(feng)內部進行檢測，發現有(you)超標焊(han)(han)接缺陷時(shi)，應立(li)即返修。補(bu)焊(han)(han)工(gong)藝(yi)與焊(han)(han)接工(gong)藝(yi)相同，直(zhi)至合格為止(zhi)。
