·熱(re)軋(ya)1Cr18Ni9Ti 不銹鋼中板一般系熱(re)處理、酸(suan)洗后交貨,但使用中發現在原表面(mian)殘留有(you)局(ju)部(bu)氧化皮處出(chu)現嚴重銹蝕。

·對1Cr18Ni9T i 熱軋不(bu)銹(xiu)鋼中板經熱軋并熱處理后的表面氧化皮進行了分析:氧化皮通常有三層。內層為Cr₂O₃和Cr₂O₃·FeO,中間層為Fe₃O₄,外層為Fe₂O₃.

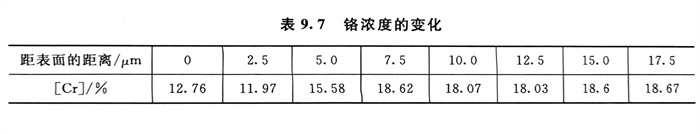

  隨距(ju)表(biao)面距(ju)離(li)的不同,鉻濃度的變化見表(biao)9.7(基體鉻量為18.65%)。

  從表(biao)9.7中可知(zhi),由(you)于氧(yang)化皮的形成(cheng),表(biao)面(mian)有貧鉻區產生(sheng)。這是導(dao)致氧(yang)化皮處嚴重銹蝕的原(yuan)因。

  ·國外曾對00Cr21Ni25Mo6N高鉬不(bu)銹鋼(gang)熱軋板表面(mian)氧化皮和基體(ti)間的(de)(de)鉻量變化進(jin)行了分析,結果表明(圖9.15);貧鉻層(ceng)有12μm厚,鉻量最低處濃度(du)約(yue)為15%。氧化皮的(de)(de)存在,表面(mian)層(ceng)的(de)(de)鉻量降低,使此鋼(gang)的(de)(de)耐點蝕性能下降。
