高純鐵素(su)體不銹(xiu)鋼(gang) Cr18Mo2 性(xing)能與特點

a. 力學性能和脆性轉變溫度

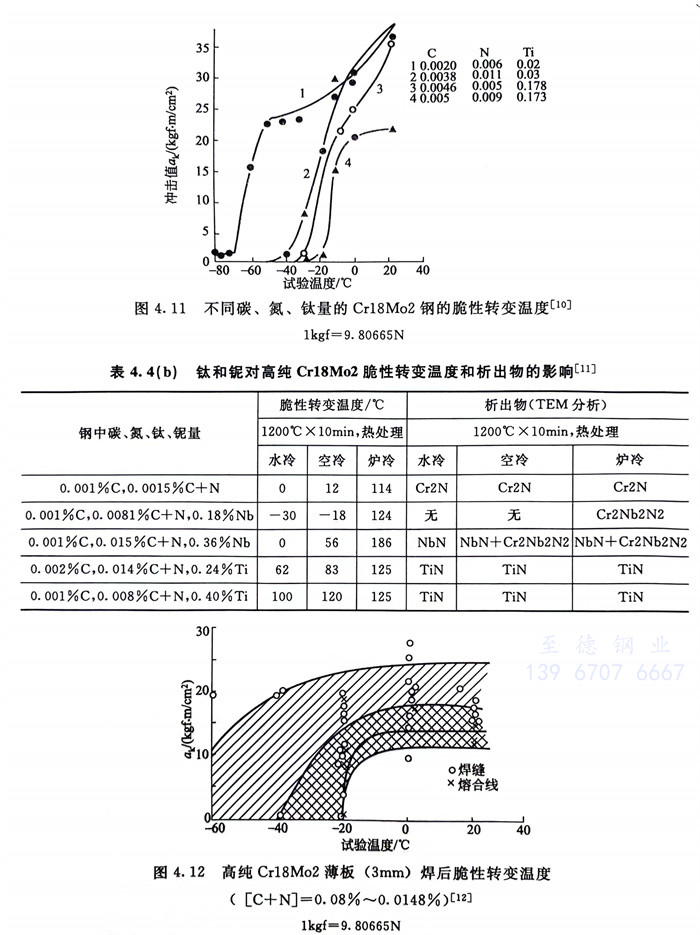

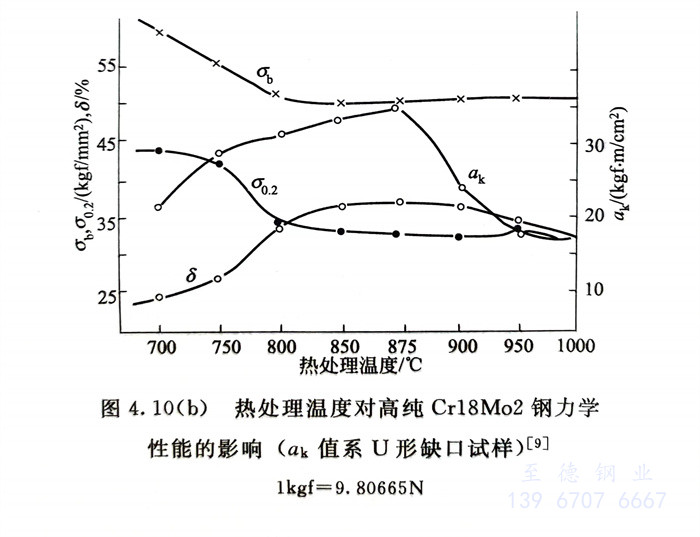

   一些(xie)結果見(jian)圖(tu)4.10（b）～圖(tu)4.12。可以看(kan)出(chu)，適(shi)宜的(de)(de)(de)熱處理(li)可以獲得(de)滿意的(de)(de)(de)塑、韌(ren)性(xing)(xing)［圖(tu)4.10（b）］；盡量降(jiang)(jiang)低(di)鋼中(zhong)的(de)(de)(de)碳、氮含(han)(han)量，適(shi)量的(de)(de)(de)鈦含(han)(han)量，可使此鋼的(de)(de)(de)脆(cui)性(xing)(xing)轉變溫(wen)度降(jiang)(jiang)到-20℃以下(xia)（圖(tu)4.11）；在模擬焊(han)接條件（1200℃×10min）并(bing)以不同速度冷卻(que)，所試驗的(de)(de)(de)高純(chun)Cr18Mo2鋼中(zhong)僅含(han)(han)0.001％～0.002％C，但C + N含(han)(han)量均≤0.015％，不論是否添加穩定元素Ti、Nb，只要(yao)有(you)氮化物析出(chu)，也同樣會顯著提高鋼的(de)(de)(de)脆(cui)性(xing)(xing)轉變溫(wen)度［表4.4（b）］，而薄截面尺寸（3mm）的(de)(de)(de)高純(chun)Cr18Mo2的(de)(de)(de)焊(han)接接頭（焊(han)縫和熔合線）脆(cui)性(xing)(xing)轉變溫(wen)度也可低(di)于-20℃以下(xia)（圖(tu)4.12）。

b. 耐蝕性

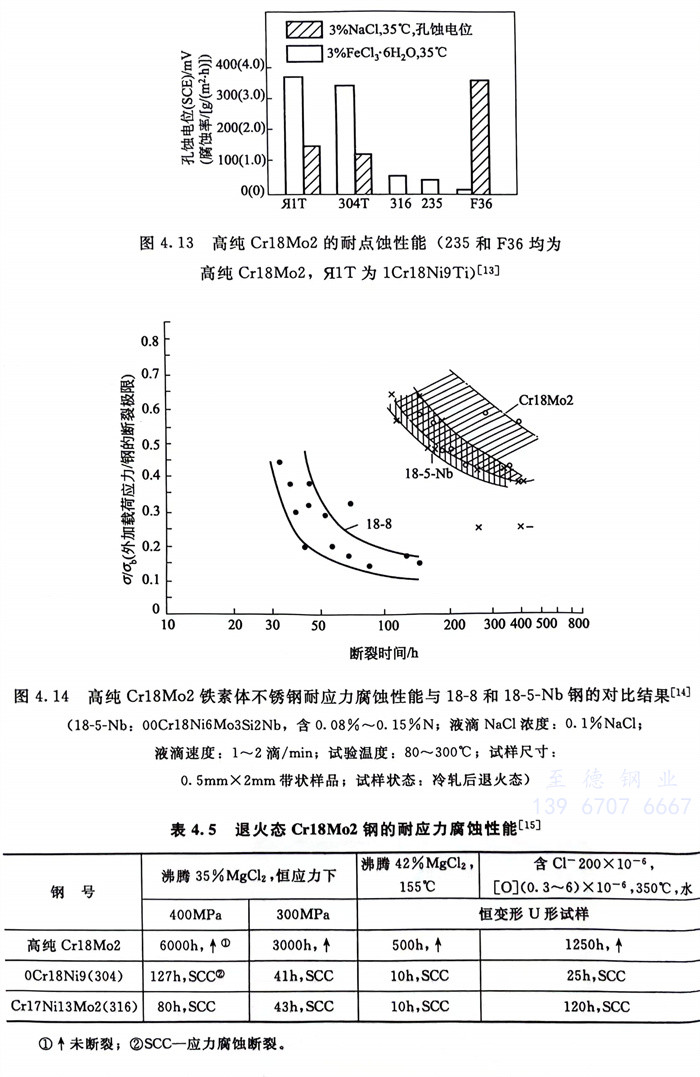

  高純Cr18Mo2的耐全面腐蝕和耐局部腐蝕性均優于0Cr18Mo2和00Cr18Mo2，在許多條件下與316（0Cr17Ni14Mo2）不(bu)銹(xiu)鋼相當或稍優。高純Cr18Mo2不銹鋼耐氯化物應力腐蝕性能優良。一些經驗結果見圖4.13、圖 4.14 和表 4.5 。

c. 冷成(cheng)型(xing)性

  高純Cr18Mo2具有良好的冷(leng)成(cheng)型性，一些試(shi)驗結果(guo)見(jian)表4.6和表4.7。此(ci)鋼還具有良好的切削(xue)性，見(jian)圖4.15。

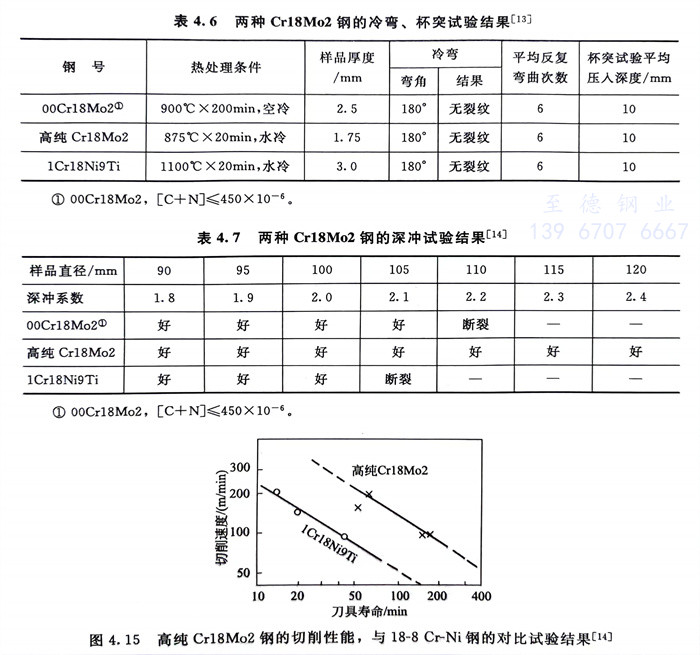

  表4.6 兩種Cr18Mo2鋼的冷彎、杯突試(shi)驗(yan)結果

  表4.7 兩(liang)種Cr18Mo2鋼的深沖試驗結(jie)果

  圖(tu)4.15 高純(chun)Cr18Mo2鋼(gang)的切削性(xing)能，與18-8 Cr-Ni鋼(gang)的對比試驗結果

d. 焊接性

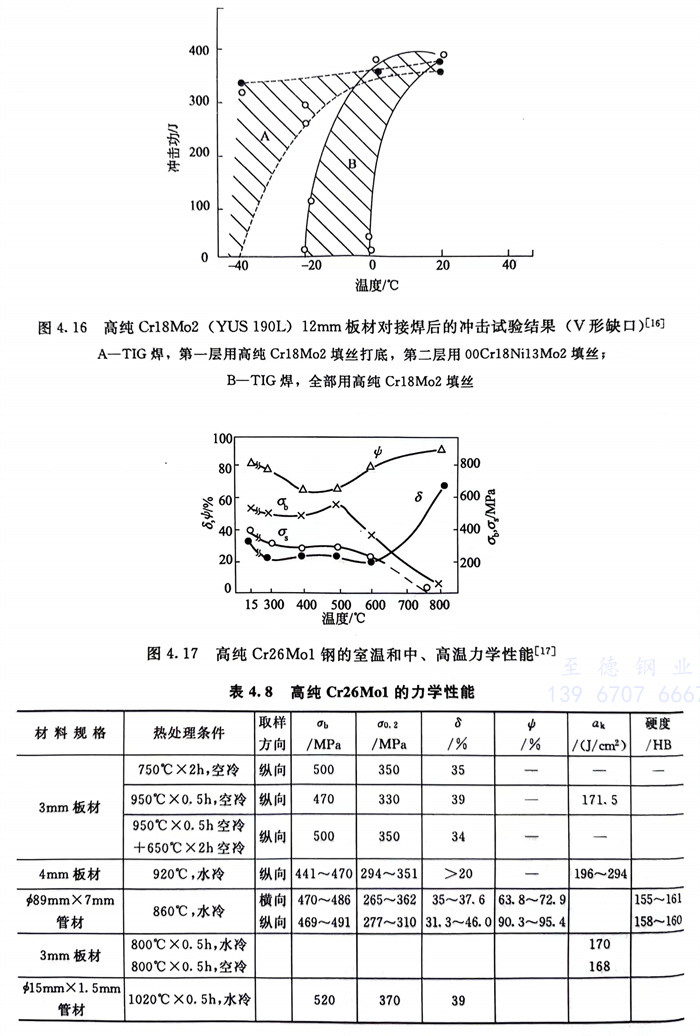

  高純Cr18Mo2焊接性良好，焊后脆性轉變溫度≤-20℃（圖4.12），含穩定化元素Ti、Nb時，沒有晶間腐蝕敏感性。當采用奧氏體不銹鋼(gang)作為焊接填絲時，焊后可獲更為滿意的脆性轉變溫度和韌性（圖4.16）。
