06Cr19Ni10是產量和消費量最大、最知名的一種18-8型鉻鎳不銹(xiu)鋼。這一個牌號約占奧氏體(ti)不(bu)銹(xiu)鋼總產量的80％以上。此鋼具有優良的綜合性能，其性能特點如下。

  優(you)良的(de)不(bu)銹耐蝕性(xing)(xing)，在(zai)(zai)各(ge)(ge)種(zhong)大氣中(zhong)(zhong)(zhong)和除海水(shui)(shui)以外的(de)含 10-6的(de)淡水(shui)(shui)介質中(zhong)(zhong)(zhong)，在(zai)(zai)濃度≤65％、沸(fei)騰溫度以下(xia)的(de)硝(xiao)酸中(zhong)(zhong)(zhong)以及在(zai)(zai)各(ge)(ge)種(zhong)弱還原(yuan)性(xing)(xing)酸介質、中(zhong)(zhong)(zhong)性(xing)(xing)鹽和堿中(zhong)(zhong)(zhong)均有良好的(de)耐蝕性(xing)(xing)。

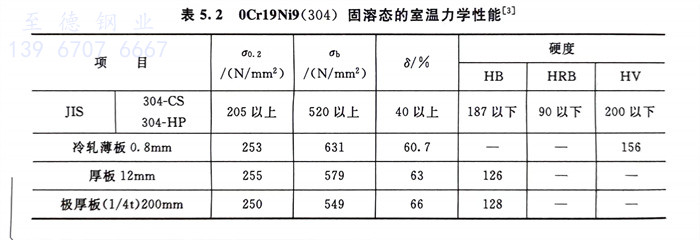

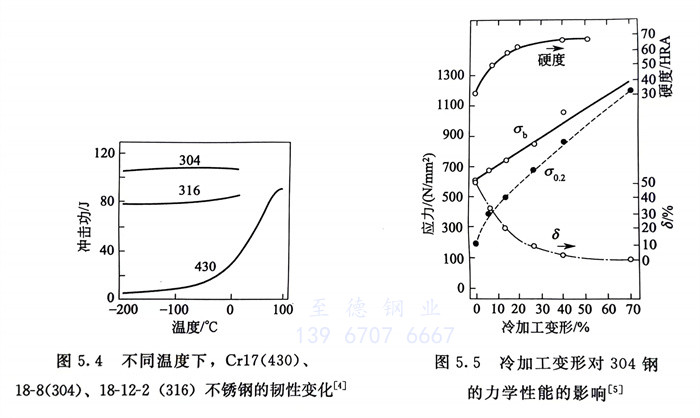

  由于18-8鋼冷、熱加工性優良，它可順利地生產各種冶金產品，如板、管、絲、帶、型材（包括異型材）等，且力學性能優良（表5.2），特別是具有優異的塑、韌性。由于沒有脆性轉變溫度（圖5.4），18-8鋼也是常用的低溫不銹鋼之一。通過冷作硬化，06Cr19Ni10的強度可有明顯提高（圖5.5）。隨冷變形量增加，鋼的硬度增加，伸長率降低，這與冷加工變形量的增加，形變馬氏體的大量形成有關。

  18-8不銹鋼還有優異的冷成型性，可以承受各種形式的冷加工成型，特別適用于深沖和深拉伸等冷變形，06Cr19Ni10（304）鋼的n值、r值和埃里克森杯突值（Er）可分別達到約0.50，約1.1和14mm。

  良好(hao)的(de)焊接性(xing)，可(ke)采用通用的(de)方(fang)法進行焊接，焊前不需預熱，焊后(hou)不需熱處理。

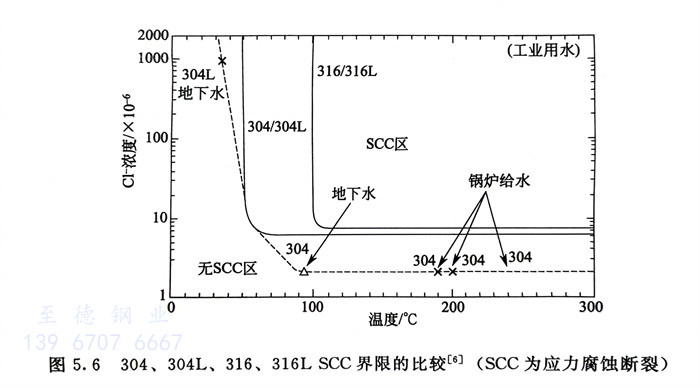

  06Cr19Ni10性能上的不足(zu)主要是當(dang)焊(han)接較(jiao)大截面尺寸時，焊(han)后對(dui)晶間(jian)腐蝕敏感，在含Cl的水(shui)環境中(zhong)（包括濕態大氣(qi)中(zhong)）對(dui)應力(li)腐蝕也非常(chang)敏感（見圖5.6）。而強度偏低和易切(qie)削性較(jiao)差等也需加以(yi)改進。

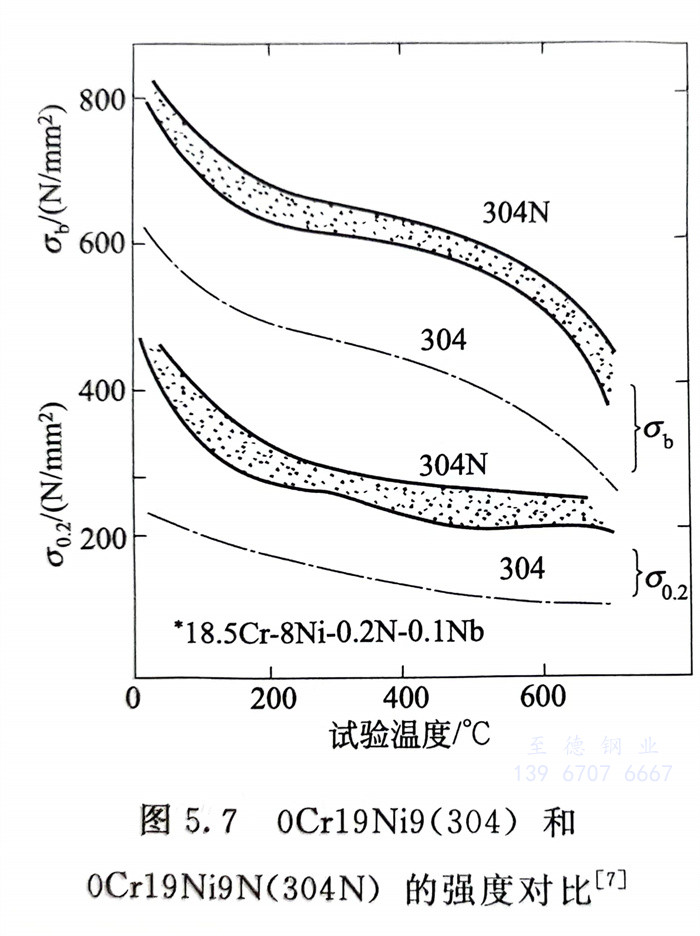

  含(han)氮(dan)牌號 0Cr19Ni9N和00Cr19Ni10N，主要(yao)是由于氮(dan)的固溶強(qiang)化，提高了0Cr19Ni9 和 00Cr19Ni10的強(qiang)度（圖5.7），但(dan)并不顯(xian)著降(jiang)低鋼(gang)的塑、韌性(xing)。同時鋼(gang)的耐蝕性(xing)也有進(jin)一步改善。含(han)氮(dan)的0Cr19Ni9N多用于要(yao)求600℃強(qiang)度的高壓(ya)容器和離心(xin)機構(gou)件。

  含穩定化元素Ti、Nb的(de)1Cr18Ni10Ti、1Cr18Ni11Nb以(yi)及超低碳的(de)00Cr19Ni10，主要(yao)(yao)是用于(yu)大截面尺寸的(de)焊接(jie)件，以(yi)防止(zhi)0Cr19Ni9（304）的(de)晶間(jian)腐蝕敏感性。1Cr18Ni10Ti和1Cr18Ni11Nb還可用于(yu)防止(zhi)連(lian)多硫酸引起的(de)應(ying)力腐蝕和高溫下(xia)要(yao)(yao)求高強度的(de)一些用途。但是要(yao)(yao)防止(zhi)1Cr18Ni10Ti焊接(jie)熔合線易產生(sheng)刀口腐蝕的(de)
