懸臂(bei)支(zhi)架(jia)(jia)常用于管道(dao)的承(cheng)重或導向。此類支(zhi)架(jia)(jia)是應用比較多的一(yi)種支(zhi)架(jia)(jia)形(xing)式(shi)，支(zhi)架(jia)(jia)的種類也比較多。按生根條件分(fen)，可分(fen)為生根在(zai)鋼結構梁(liang)柱(zhu)上的懸臂(bei)支(zhi)架(jia)(jia)和(he)生根在(zai)設備上的懸臂(bei)支(zhi)架(jia)(jia)兩種；按有無斜撐來(lai)分(fen)則(ze)分(fen)為懸臂(bei)式(shi)和(he)三(san)角式(shi)兩種；按支(zhi)承(cheng)的作用來(lai)分(fen)則(ze)分(fen)為承(cheng)重型(xing)和(he)導向型(xing)兩種；按懸臂(bei)的數量來(lai)分(fen)則(ze)分(fen)為單肢型(xing)和(he)雙肢型(xing)兩種。

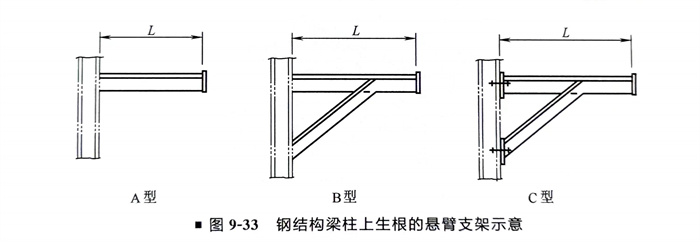

1. 在鋼結構(gou)梁柱上(shang)生根(gen)的(de)懸臂(bei)支架 此類支架常見類型如圖9-33所示。
圖(tu)9-33中共給出(chu)了A、B、C三種形(xing)式(shi)。A型常用于支(zhi)承(cheng)荷載較小(xiao)的(de)(de)(de)情況，其(qi)長(chang)度L最(zui)(zui)大(da)一(yi)般不宜超過600mm。B型、C型常用于支(zhi)承(cheng)荷載較大(da)的(de)(de)(de)情況，其(qi)長(chang)度L最(zui)(zui)大(da)一(yi)般不宜超過1200mm。支(zhi)架承(cheng)受的(de)(de)(de)荷載大(da)小(xiao)視所選用型鋼的(de)(de)(de)規格和(he)荷載作用點到(dao)梁柱的(de)(de)(de)距離而(er)定(ding)。
這類支架一般(ban)均用(yong)角鋼、槽鋼等(deng)做受力部件(jian)。它可與(yu)滑動管(guan)(guan)托(tuo)、導(dao)(dao)向(xiang)管(guan)(guan)托(tuo)等(deng)配合(he)使(shi)用(yong)，分(fen)別(bie)用(yong)于水平保(bao)溫管(guan)(guan)道的(de)承重和(he)導(dao)(dao)向(xiang)，也可與(yu)固定管(guan)(guan)托(tuo)、導(dao)(dao)向(xiang)管(guan)(guan)托(tuo)、管(guan)(guan)卡等(deng)配合(he)使(shi)用(yong)，分(fen)別(bie)用(yong)于垂直(zhi)保(bao)溫管(guan)(guan)道的(de)承重和(he)導(dao)(dao)向(xiang)及光管(guan)(guan)的(de)承重（僅限于DN≤40mm的(de)情況(kuang)）和(he)導(dao)(dao)向(xiang)。

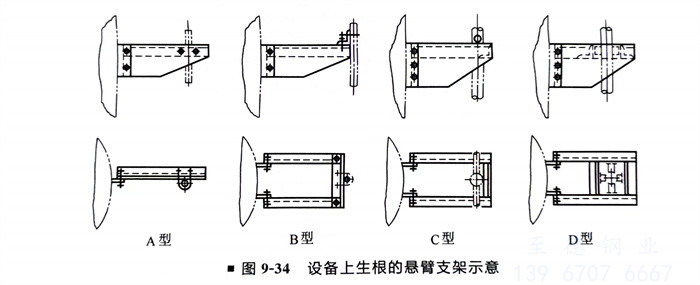

2. 在設(she)備(bei)上(shang)生根的懸臂支架 此(ci)類支架常用于沿立式設(she)備(bei)（如(ru)塔(ta)、罐等）上(shang)敷設(she)的豎直管道的承(cheng)重和導向。常見的形式如(ru)圖9-34所示(shi)。
圖(tu)9-34中(zhong)共給出(chu)了A、B、C、D四種形(xing)式，它們的適用場合分述如(ru)下。
A型(xing)一(yi)般用(yong)于(yu)(yu)DN≤150mm的(de)(de)(de)(de)情況(kuang)(kuang)下。它通過(guo)與(yu)管(guan)(guan)(guan)卡、固(gu)定管(guan)(guan)(guan)托(tuo)(tuo)、滑動管(guan)(guan)(guan)托(tuo)(tuo)配(pei)合，分別用(yong)于(yu)(yu)光(guang)管(guan)(guan)(guan)承(cheng)重(zhong)(zhong)（帶支(zhi)(zhi)耳時(shi)）、光(guang)管(guan)(guan)(guan)的(de)(de)(de)(de)導向(xiang)(xiang)、保(bao)(bao)溫管(guan)(guan)(guan)道的(de)(de)(de)(de)承(cheng)重(zhong)(zhong)和導向(xiang)(xiang)。當(dang)用(yong)于(yu)(yu)承(cheng)重(zhong)(zhong)時(shi)，與(yu)管(guan)(guan)(guan)卡或管(guan)(guan)(guan)托(tuo)(tuo)配(pei)合的(de)(de)(de)(de)螺栓孔應(ying)(ying)(ying)為(wei)橫向(xiang)(xiang)橢圓(yuan)形，以適(shi)應(ying)(ying)(ying)管(guan)(guan)(guan)道有少(shao)量的(de)(de)(de)(de)橫向(xiang)(xiang)位移。B型(xing)一(yi)般適(shi)用(yong)于(yu)(yu)管(guan)(guan)(guan)子(zi)(zi)(zi)(zi)DN200mm～350mm的(de)(de)(de)(de)情況(kuang)(kuang)下，使用(yong)方法(fa)同A型(xing)。C型(xing)適(shi)用(yong)于(yu)(yu)DN=400~600mm的(de)(de)(de)(de)管(guan)(guan)(guan)子(zi)(zi)(zi)(zi)承(cheng)重(zhong)(zhong)。當(dang)用(yong)于(yu)(yu)保(bao)(bao)溫管(guan)(guan)(guan)子(zi)(zi)(zi)(zi)時(shi)，雙(shuang)肢(zhi)間的(de)(de)(de)(de)距離(li)應(ying)(ying)(ying)加大(da)一(yi)些，以適(shi)應(ying)(ying)(ying)隔(ge)熱厚度的(de)(de)(de)(de)要(yao)求。管(guan)(guan)(guan)子(zi)(zi)(zi)(zi)不(bu)保(bao)(bao)溫時(shi)，雙(shuang)肢(zhi)間的(de)(de)(de)(de)距離(li)應(ying)(ying)(ying)盡(jin)可能小。D型(xing)適(shi)用(yong)于(yu)(yu)DN＝400mm~600mm 的(de)(de)(de)(de)管(guan)(guan)(guan)子(zi)(zi)(zi)(zi)導向(xiang)(xiang)。 當(dang)管(guan)(guan)(guan)子(zi)(zi)(zi)(zi)有保(bao)(bao)溫時(shi)，管(guan)(guan)(guan)子(zi)(zi)(zi)(zi)四周應(ying)(ying)(ying)有滑動管(guan)(guan)(guan)托(tuo)(tuo)，且(qie)管(guan)(guan)(guan)托(tuo)(tuo)高(gao)度應(ying)(ying)(ying)大(da)于(yu)(yu)保(bao)(bao)溫厚度。當(dang)管(guan)(guan)(guan)子(zi)(zi)(zi)(zi)不(bu)保(bao)(bao)溫時(shi)，應(ying)(ying)(ying)將管(guan)(guan)(guan)托(tuo)(tuo)去掉(diao)并代之以厚度為(wei)4mm的(de)(de)(de)(de)鋼板，以防止管(guan)(guan)(guan)子(zi)(zi)(zi)(zi)發生位移時(shi)，支(zhi)(zhi)架(jia)(jia)劃傷(shang)管(guan)(guan)(guan)子(zi)(zi)(zi)(zi)。無論保(bao)(bao)溫與(yu)否，都應(ying)(ying)(ying)控制(zhi)支(zhi)(zhi)架(jia)(jia)內壁與(yu)管(guan)(guan)(guan)托(tuo)(tuo)或鋼板之間有不(bu)大(da)于(yu)(yu)3mm的(de)(de)(de)(de)間隙。
上(shang)述形式(shi)(shi)均(jun)適用(yong)于設(she)備不允許現場焊接(jie)的(de)情況(kuang)。當設(she)備允許現場焊接(jie)時，可將生根部件(jian)換成(cheng)貼(tie)合(he)鋼(gang)(gang)墊板，而中間支(zhi)承件(jian)直接(jie)焊在貼(tie)合(he)鋼(gang)(gang)墊板上(shang)即可，這樣處(chu)理的(de)結果可以簡化支(zhi)架形式(shi)(shi)，也便(bian)于減少支(zhi)承誤差，同(tong)時增(zeng)加了(le)支(zhi)架的(de)可靠性。
