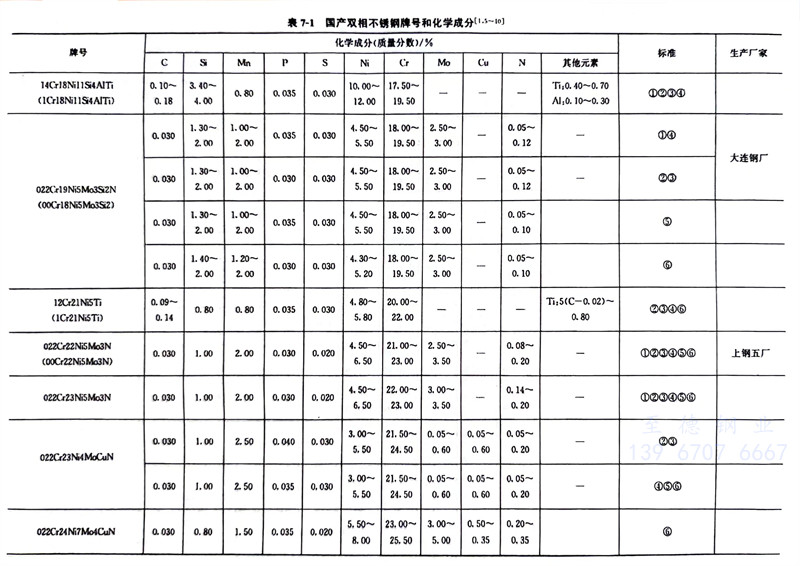

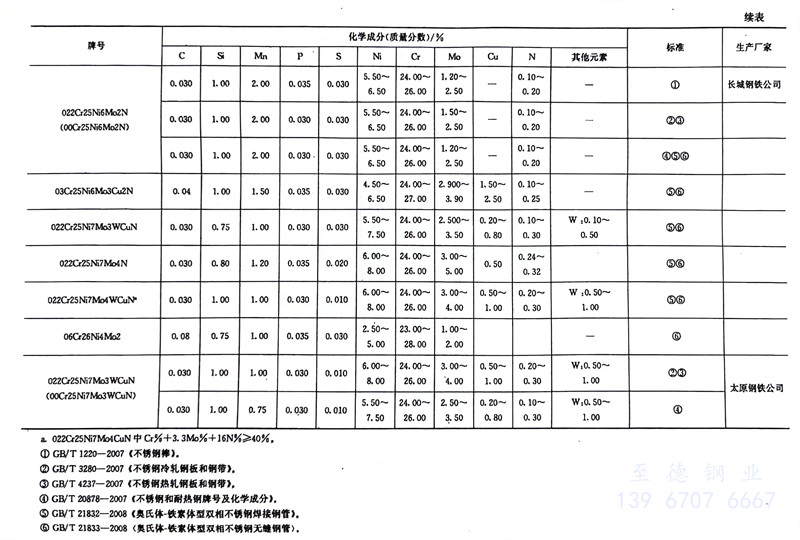

022Cr25Ni6Mo2N（原習慣牌號為00Cr25Ni6Mo2N）已納入 GB/T 1220、GB/T 3280、GB/T 4237、GB/T 20878、GB/T21832、GB/T 21833等標準中。該牌號材料為尿素用鋼，包括鋼板、焊接鋼管、無縫鋼管等。化學成分見表7-1。該材料與國外接近的雙相不銹鋼(gang)有日本的SUS329J1 不銹鋼（日本在1972年將SUS329J1納入JIS標準），日本金屬NTKR-4  不銹鋼，英國的Zeron25不銹鋼（鑄），美國的7-MoPLVS 不銹鋼，美國ASTM A789M、ASTM A790標準中牌號為S31200 不銹鋼。

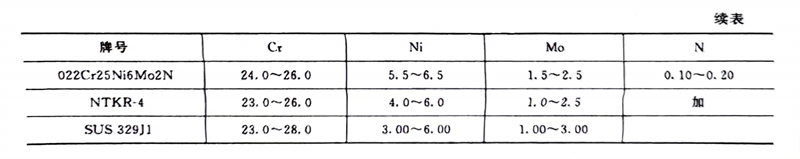

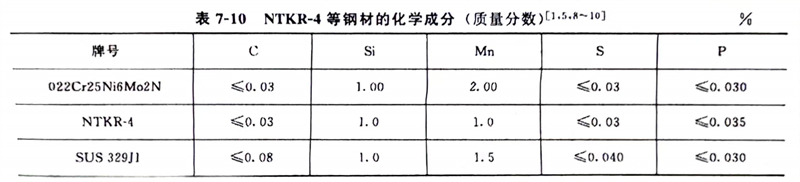

   022Cr26Ni5Mo2N、SUS 329J1 雙相不(bu)銹(xiu)鋼(gang)的耐腐蝕疲勞性能遠比316L（尿(niao)素級）鋼(gang)好，這對在(zai)低應力、低頻率(lv)交變載荷條(tiao)件(jian)下工(gong)作的尿(niao)素甲銨泵泵體選材有重要的參考(kao)價值。為了便于比對，將中國的022Cr26Ni6Mo2N，日本的SUS 329J1、NTKR-4等雙相不(bu)銹(xiu)鋼(gang)化學成分，列入表7-10中。

   022Cr25Ni5Mo2N鋼中(zhong)wMo為1％～3％，可提高雙相不銹(xiu)鋼耐點腐蝕(shi)和(he)縫隙(xi)腐蝕(shi)的(de)(de)能(neng)(neng)力，但是鉬的(de)(de)加入會使這類鋼具有明顯的(de)(de)475℃脆(cui)性，也有。相形成的(de)(de)傾向。固溶(rong)溫度低于1000℃時，有可能(neng)(neng)出現(xian)。相脆(cui)化(hua)，將降低其沖擊韌性。

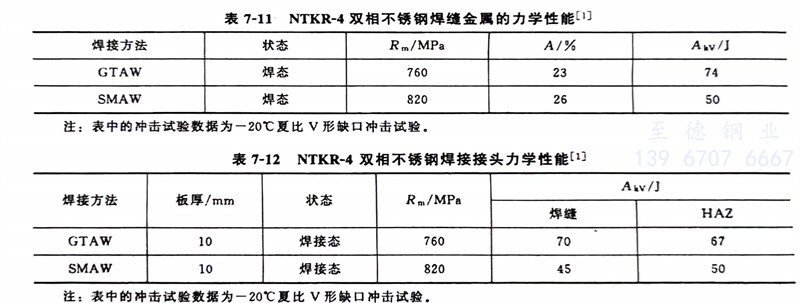

   NTKR-4等雙相不銹鋼焊(han)縫(feng)金屬和焊(han)接接頭力學性(xing)能分別見表7-11和表7-12。
