a. 尿素(su)生產(chan)過程(cheng)對(dui)設備腐蝕的(de)情況
在(zai)工(gong)業生產中，尿素是由液(ye)氨與二氧(yang)化碳合(he)成的，一般是在(zai)14～25MPMPa和(he)180～210℃按(an)以下反應(ying)式進行(xing)：
CO2+2NH3→NH4COONH2
NH4COONH2→(NH2)2CO+H2O
反(fan)(fan)應前的原料二氧化碳和氨與反(fan)(fan)應后的產(chan)物(wu)尿素和水(shui)的腐(fu)蝕性均(jun)較弱。但反(fan)(fan)應的中間產(chan)物(wu)氨基甲酸(suan)銨(an)(an)在(zai)高溫(wen)下的腐(fu)蝕卻(que)很強(qiang)烈(lie)。同時，在(zai)合成反(fan)(fan)應中生(sheng)成的尿素還會按以(yi)下反(fan)(fan)應式(shi)產(chan)生(sheng)氰酸(suan)和氰酸(suan)銨(an)(an)，即
(NH2)2CO→NH3+HCNO→NH4CNO
氰酸和氰酸銨在水中又將電離出氰酸根（CNC），具有較強的與氯離子相似的還原性，從而破壞了不銹耐(nai)酸鋼表面的氧化膜，因而有強烈的去鈍化的作用，以致含鉬的不銹耐酸鋼也難以承受其腐蝕作用。因此在腐蝕介質中加入緩蝕劑，不銹(xiu)鋼才在尿素生產中得到廣泛應用。
b. 不銹鋼在尿素生產中的應(ying)用
合成氨生產裝置、硝酸銨生產裝置和尿素生產裝置一般都采用不銹鋼制造。在一些廠家的實際應用上一般是在氨合成塔內側、硝酸預熱器、低壓中和塔、濃縮器上采用06Cr19Ni10奧氏體不銹鋼；在合成塔、高壓冷凝器、洗滌器上采用022Cr17Ni12Mo2奧氏體不銹鋼；在氣提塔分布管上應用022Cr25Ni22Mo2N 奧氏體不銹鋼(gang)；在造粒塔上應用06Cr19Ni10 或022Cr17Ni12Mo2奧氏體不銹鋼；在甲銨泵體上采用022Cr18Ni15Mo3Si2N 或022Cr25Ni7Mo3N；在閥門上采用雙相不(bu)銹鋼03Cr25Ni6Mo3Cu2N；在尿素合成塔內件、蒸發器、硝酸地下貯槽、硝銨真空蒸發器上應用 12Cr18Mn9Ni5N 或12Cr18Mn10Ni5Mo3N奧氏體不銹鋼；022Cr14Ni14Si4 不銹鋼用于制造濃硝酸設備的冷凝器和槽罐等；022Cr17Ni5Si4Nb鋼用于制造發煙硝酸吸收塔、槽車罐等。

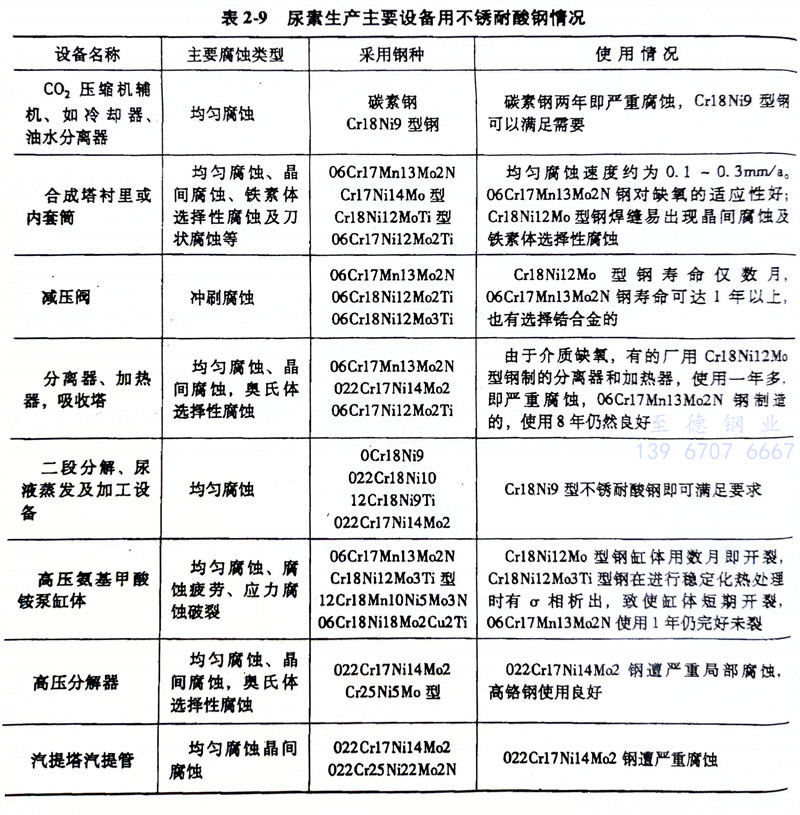

表2-9列出尿素生產主要設備用不(bu)銹(xiu)耐酸(suan)鋼情況，僅供參考。
在選擇不銹(xiu)(xiu)鋼(gang)時要根據(ju)當(dang)地當(dang)時的情況進行(xing)，別人用(yong)過(guo)的不一定是(shi)最好的，要根據(ju)實際情況進行(xing)選用(yong)，如當(dang)地無此類鋼(gang)，可(ke)選擇性近似的其他不銹(xiu)(xiu)鋼(gang)，并(bing)盡量選擇耐蝕性優(you)良的不銹(xiu)(xiu)鋼(gang)，以提(ti)高設備的使用(yong)壽命(ming)。
