常用的墊片可以分為三大類，即非金屬墊片、半金屬墊片和金屬墊片。


1. 非金屬(shu)墊(dian)片（Non-metallic Gasket）


 a. 石棉橡膠墊片（Elastomer with Asbestos Fabric Insertion Gasket）


   ①. 特點:  通過(guo)向石棉中(zhong)加入(ru)不同的添加劑壓(ya)制(zhi)而成。在(zai)美國(guo)，很多標準中(zhong)都(dou)將石棉制(zhi)品(pin)列為致癌物(wu)質而禁用(yong)，但在(zai)世界范圍內，石棉仍以其彈(dan)性好、強度高(gao)、耐油性好、耐高(gao)溫、易獲得等(deng)優點而得到(dao)廣泛應用(yong)。


   ②. 適用范圍(wei)： T≤260℃,PN≤2.0MPa、T≤400℃,PN≤4.0MPa (SH3401);（GB/T 539）；用于水(shui)、空氣(qi)、氮氣(qi)、酸、堿、油品等介質工況(kuang)下(xia)。


 b. 聚(ju)四氟乙烯(xi)（PTFE）包(bao)覆(fu)墊片(pian)（PTFE Impregnated Asbestos Gasket)


   適用范圍：T=-180~200℃；PN≤4.0MPa常用于低溫或者要(yao)求干凈的場合。



2. 半金(jin)屬墊片（Semimetallic Gasket）


 半金屬墊片(pian)有纏繞式墊片(pian)（Spiral Wound Gas）、金屬包覆墊片(pian)（Metallic JacketGasket）和柔(rou)性石墨墊片(pian)（Flexible Graphite Gasket）三大類(lei)。


  a. 纏繞(rao)式墊片


   ①. 特點：纏(chan)繞式(shi)墊片是半(ban)金(jin)屬墊片中最(zui)理想、也是應用最(zui)普遍的墊片。其壓(ya)縮回彈性好、強度高，有利于(yu)適應壓(ya)力和溫(wen)度的變(bian)化，能(neng)在(zai)高溫(wen)、低(di)溫(wen)、沖擊、振動及交變(bian)荷載下保持良(liang)好的密(mi)封(feng)性能(neng)。


   ②. 材料：纏繞鋼帶：20、1Cr13、0Cr19Ni9、0Cr18Ni10Ti、0Cr17Ni12Mo2等材料。


 非金屬(shu)纏繞帶：特制石棉(mian)、柔(rou)性石墨帶和聚四(si)氟(fu)乙烯帶。

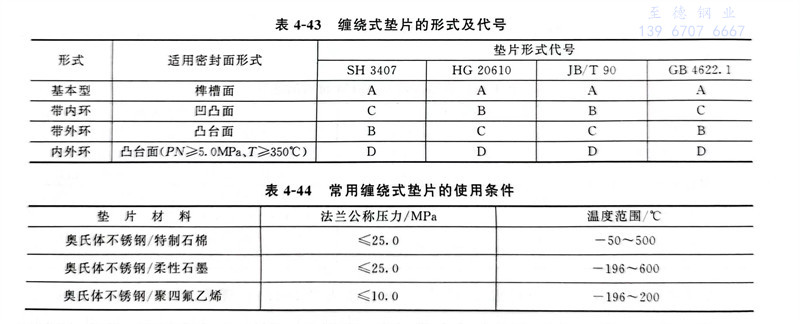

   ③. 適用范(fan)圍(wei)（表4-43、表4-44）。




 b. 鐵包(bao)式墊(dian)片


  密(mi)封性能不如纏繞式墊片(pian)，故壓力管道中(zhong)用得(de)不多(duo)，它常(chang)用于換熱器封頭等(deng)大直徑的法(fa)蘭連(lian)接密(mi)封。


 c. 柔(rou)性石墨復合墊片(pian)


   由沖(chong)齒或沖(chong)孔金屬芯(xin)板(ban)與(yu)膨脹石墨粒子復合而成。適用于突面、凹(ao)凸(tu)面和榫槽面法蘭(lan)。



3. 金屬墊片（Metallic Gasket）


  金屬(shu)墊片常(chang)用在高(gao)(gao)壓(ya)力等級法蘭上，以承受較高(gao)(gao)的密封(feng)比(bi)壓(ya)。常(chang)用的金屬(shu)墊片有平(ping)墊（Flat Gasket）、八角形墊（Octagonal Ring Gasket）和(he)橢(tuo)圓形墊（Oval Ring Gasket）三種。


  金屬(shu)平墊片：常(chang)與(yu)凸臺面(mian)、凹凸面(mian)、榫槽(cao)面(mian)法蘭一(yi)起使(shi)用。


  八角(jiao)形(xing)金(jin)屬墊片(pian)(pian)和橢圓形(xing)金(jin)屬墊片(pian)(pian)：常(chang)與(yu)(yu)環槽面法蘭一起(qi)使用(yong)。與(yu)(yu)橢圓形(xing)金(jin)屬墊片(pian)(pian)相比，八角(jiao)形(xing)金(jin)屬墊片(pian)(pian)容易(yi)加(jia)工，故其應(ying)用(yong)較多(duo)。

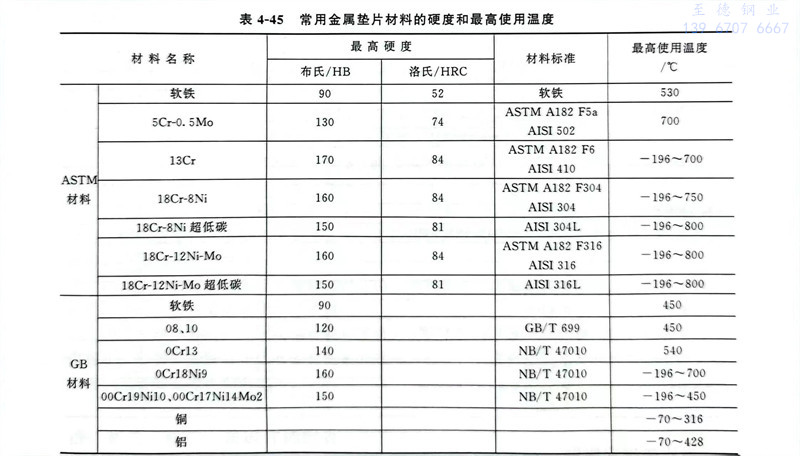

  一(yi)般(ban)情況下，金屬(shu)墊(dian)片(pian)的材料(liao)應配合(he)法蘭材料(liao)選用(yong)(yong)，且(qie)要求墊(dian)片(pian)硬度(du)(du)比法蘭密封面硬度(du)(du)低（不(bu)少于30HB）。常(chang)用(yong)(yong)的金屬(shu)墊(dian)片(pian)材料(liao)及(ji)其硬度(du)(du)和(he)最高(gao)使用(yong)(yong)溫度(du)(du)見(jian)表4-45。
