非金屬軟墊片系指用非金屬密封材料加工制作的墊片，主要有石棉橡膠板、純聚四氟乙烯板、非石棉纖維橡膠板和橡膠板裁制成的墊片等。

1. 墊片與(yu)法蘭密封面(mian)的配合(he)型式

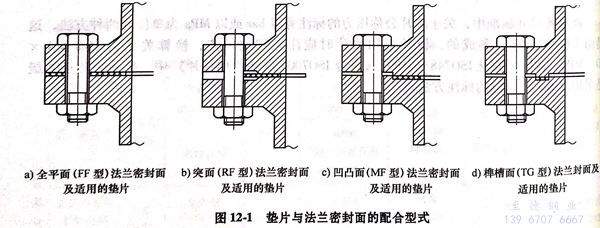

  墊(dian)片(pian)與法(fa)蘭密封面(mian)的(de)配合型式有4種，如圖12-1所示(shi)。

2. 管法蘭用(yong)墊(dian)片的型式

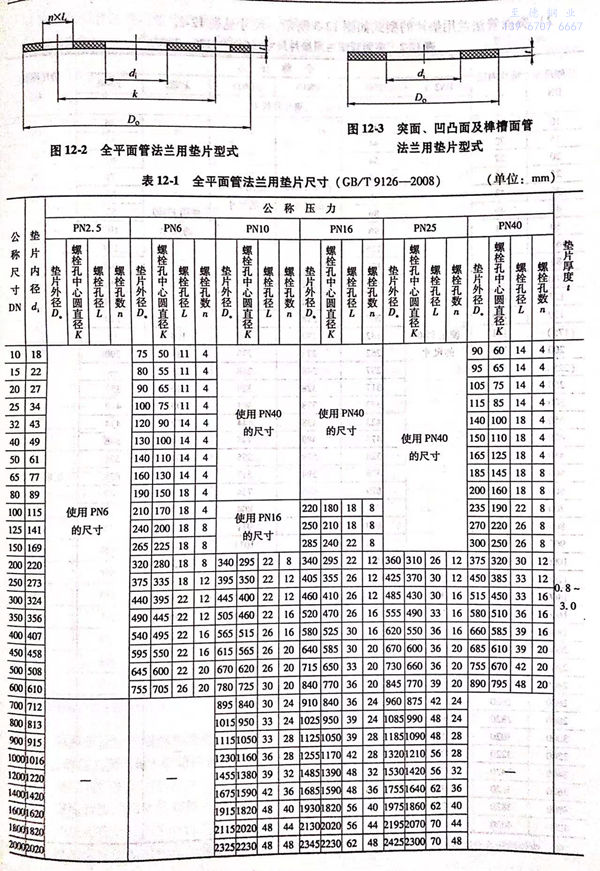

  全平(ping)面(mian)（代(dai)(dai)號為(wei)(wei)FF)管(guan)(guan)法(fa)蘭用墊片型式如圖12-2所(suo)示；突面(mian)（代(dai)(dai)號為(wei)(wei)RF)、凹(ao)凸面(mian)（代(dai)(dai)號為(wei)(wei)MF)及榫槽面(mian)（代(dai)(dai)號為(wei)(wei)TG)管(guan)(guan)法(fa)蘭用墊片型式，如圖12-3所(suo)示。

3. 公(gong)稱壓力用PN標(biao)記的墊片(pian)型式與(yu)尺寸

  a. 全平(ping)面管法蘭用墊(dian)片(pian)的型式(shi)如圖12-2所示，尺寸見表(biao)12-1.

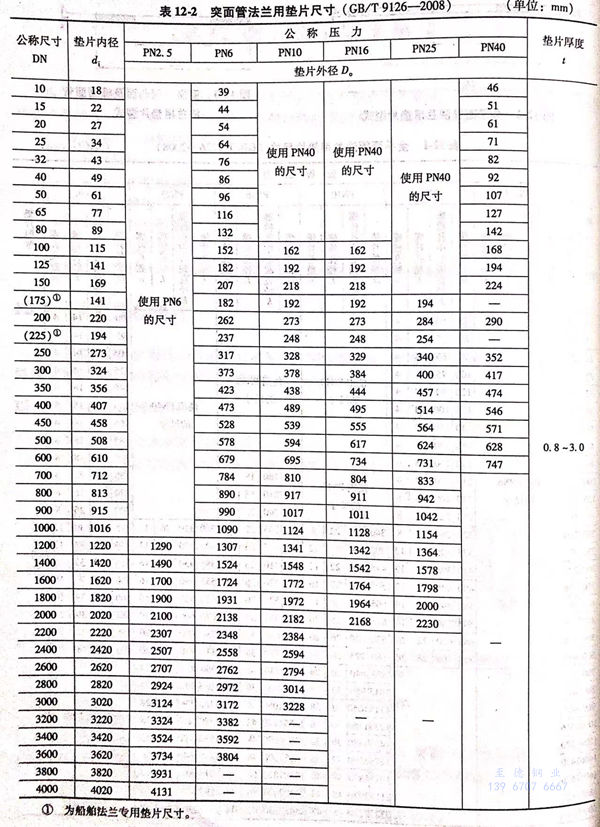

  b. 突(tu)面管法蘭用墊片的(de)型式如圖12-3所(suo)示(shi)，尺寸見表12-2.

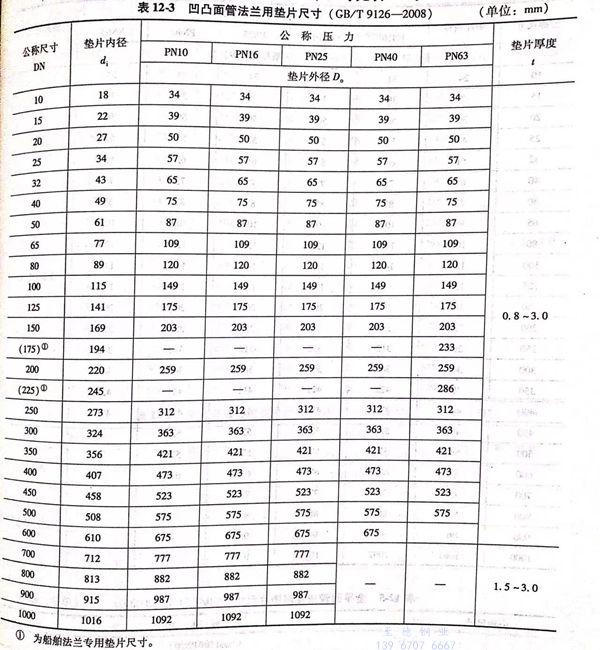

  c. 凹(ao)凸管法蘭用墊(dian)片(pian)的(de)型式(shi)如圖12-3所示，尺寸見表12-3.

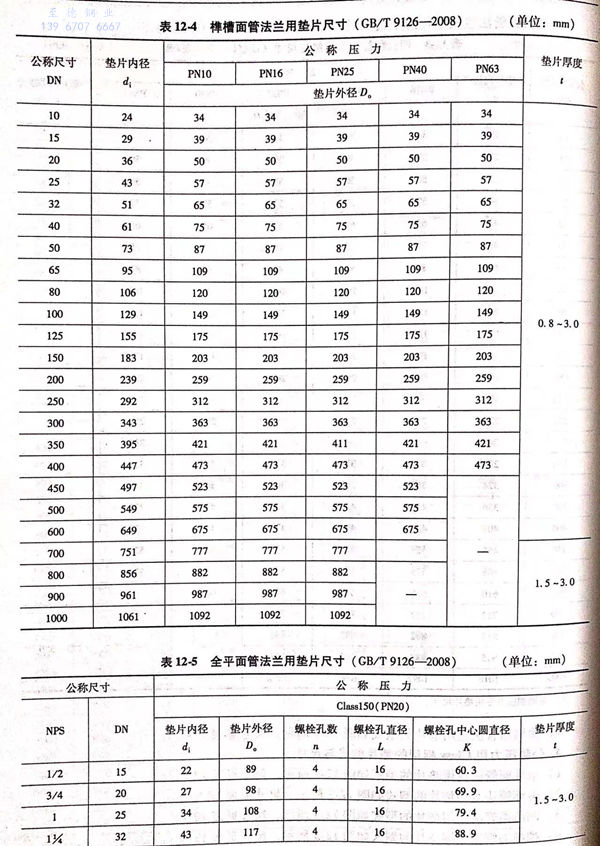

  d. 榫槽面管法蘭用墊(dian)片的型式如圖12-3所示，尺寸見(jian)表12-4.

4. 公稱壓力用Class標(biao)記的墊片型式(shi)與尺(chi)寸

  a. 全平面(mian)管法(fa)蘭用墊片的型式(shi)如(ru)圖(tu)12-2所示，尺寸見表12-5.

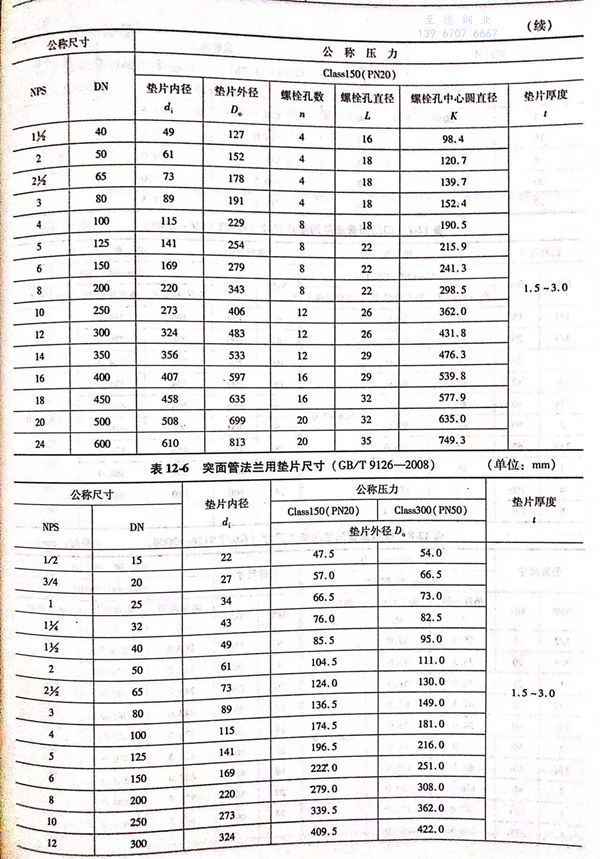

  b. 突(tu)面管法(fa)蘭用墊片的型式如圖12-3所示，尺寸見表(biao)12-6.

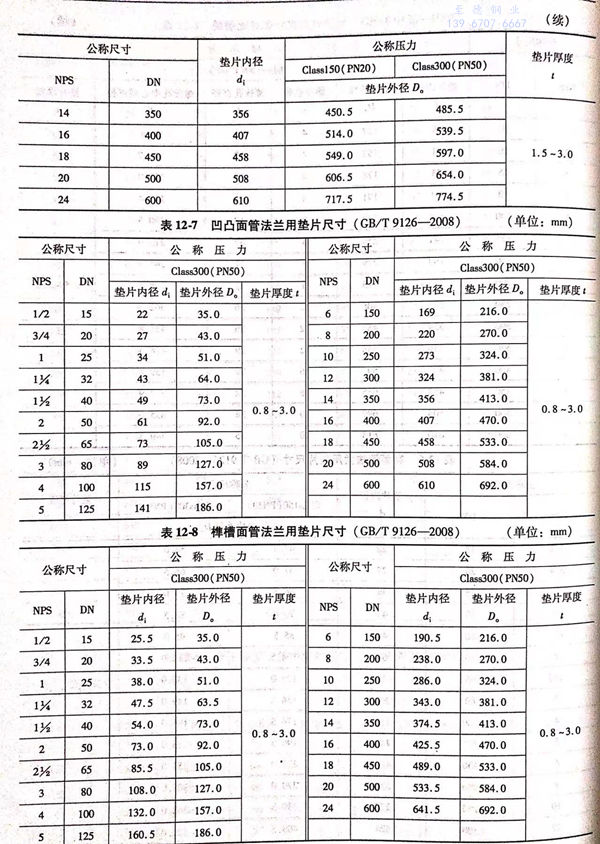

  c. 凹凸面管法蘭用墊片的型式如圖12-3所(suo)示，尺寸(cun)見(jian)表12-7.

  d. 榫(sun)槽面管法蘭用墊片的型式如圖12-3所示，尺寸見表(biao)12-8.
