浙江至德鋼業有限公司技術人員認為影響不銹鋼焊接接頭刀狀腐(fu)蝕(shi)的因素主要有以下幾點：


1. 被焊鋼材(cai)的(de)化學成分和(he)熱處理狀態


  被焊(han)鋼材含(han)有穩(wen)定化元素，如鈦(tai)或鈮(ni)，會引起刀(dao)狀腐(fu)(fu)蝕，不(bu)含(han)有穩(wen)定化元素的鋼材焊(han)后不(bu)會發生(sheng)刀(dao)狀腐(fu)(fu)蝕。鋼材供貨狀態若是敏(min)化處理，則刀(dao)狀腐(fu)(fu)蝕極(ji)為嚴重。


2. 焊縫金屬化學成分和組織


  焊(han)縫金(jin)(jin)屬(shu)(shu)化學成分主(zhu)要(yao)取(qu)決于焊(han)接材(cai)料的(de)選用。如果(guo)單(dan)(dan)純(chun)考慮避(bi)免出(chu)現刀狀(zhuang)腐蝕，就不能選用含有(you)穩定化元素(su)的(de)焊(han)材(cai)，并且希望(wang)焊(han)縫金(jin)(jin)屬(shu)(shu)的(de)組(zu)織為單(dan)(dan)一奧氏體晶(jing)粒，以減(jian)少刀狀(zhuang)腐蝕。這樣(yang)選擇的(de)結(jie)果(guo)，焊(han)接接頭不可避(bi)免地(di)會出(chu)現晶(jing)間(jian)腐蝕。其(qi)利弊要(yao)根(gen)據焊(han)接產(chan)品的(de)主(zhu)要(yao)預計失效模式來(lai)權衡。細(xi)小的(de)結(jie)晶(jing)組(zu)織較有(you)利于抗(kang)刀狀(zhuang)腐蝕。


3. 焊(han)接條件

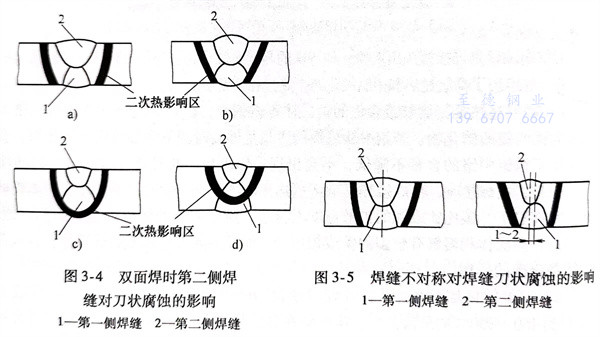

  在18-8型不銹鋼焊(han)接時(shi)，希(xi)望熱輸入越小越好，即在保(bao)證(zheng)焊(han)縫質量的前提下(xia)，采用(yong)小的焊(han)接電(dian)流進行快速焊(han)，盡量減少過熱區(qu)在高(gao)溫下(xia)的持續(xu)時(shi)間；焊(han)縫盡量采用(yong)單(dan)面(mian)單(dan)道(dao)焊(han)。在雙(shuang)面(mian)焊(han)時(shi)，可(ke)能在焊(han)接接頭的第一(yi)側過熱區(qu)緊靠熔(rong)合線處有嚴(yan)重(zhong)的刀(dao)狀腐蝕(shi)，這(zhe)(zhe)是由于兩次(ci)焊(han)接受熱影響區(qu)可(ke)能交疊。圖3-4a和圖3-4d所(suo)示這(zhe)(zhe)種交疊不會出現刀(dao)狀腐蝕(shi)；而圖3-4b和圖3-4c所(suo)示則不可(ke)避免地產生刀(dao)狀腐蝕(shi)，這(zhe)(zhe)是由于第二側焊(han)縫熱影響區(qu)域(yu)的危險溫度（敏化溫度）段正好處在第一(yi)側焊(han)縫的熔(rong)合線和過熱區(qu)，且(qie)停(ting)留時(shi)間較長而引(yin)起的。




  雙面(mian)(mian)(mian)焊(han)(han)(han)(han)(han)時(shi)，正面(mian)(mian)(mian)焊(han)(han)(han)(han)(han)縫(feng)(feng)與(yu)反(fan)面(mian)(mian)(mian)焊(han)(han)(han)(han)(han)縫(feng)(feng)的中(zhong)心線若重(zhong)(zhong)疊在(zai)(zai)一(yi)起(qi)，有可能(neng)減少刀(dao)(dao)狀(zhuang)(zhuang)腐蝕的形(xing)成。否則，正面(mian)(mian)(mian)和反(fan)面(mian)(mian)(mian)的兩條焊(han)(han)(han)(han)(han)縫(feng)(feng)的中(zhong)心線若錯(cuo)位尺(chi)寸(cun)在(zai)(zai)1～2mm時(shi)（見圖3-5），會引起(qi)正面(mian)(mian)(mian)焊(han)(han)(han)(han)(han)縫(feng)(feng)一(yi)邊熔合線處的刀(dao)(dao)狀(zhuang)(zhuang)腐蝕嚴(yan)重(zhong)(zhong)。因此要對在(zai)(zai)焊(han)(han)(han)(han)(han)縫(feng)(feng)背面(mian)(mian)(mian)焊(han)(han)(han)(han)(han)縫(feng)(feng)施(shi)焊(han)(han)(han)(han)(han)前(qian)的清根(gen)工作提出了嚴(yan)格要求。應當指(zhi)出：在(zai)(zai)焊(han)(han)(han)(han)(han)接第二側焊(han)(han)(han)(han)(han)縫(feng)(feng)時(shi)，選擇(ze)適(shi)當的焊(han)(han)(han)(han)(han)接參數使危險(xian)溫度不在(zai)(zai)第一(yi)側焊(han)(han)(han)(han)(han)縫(feng)(feng)的熔合線上，這點固然較為重(zhong)(zhong)要，但它(ta)并不是克服刀(dao)(dao)狀(zhuang)(zhuang)腐蝕的唯一(yi)的或最根(gen)本途徑。
