1. 材(cai)料(liao)化學成分

  鑄鐵管(guan)件的磷含量應不大于0.40％，硫含量應不大于0.12％。

2. 力學(xue)性能(neng)

 a. 抗拉強度

   鑄鐵管件的抗拉強(qiang)度應不小于1.4 MPa。

 b. 硬度

   當鑄鐵管(guan)件(jian)在切削、鉆(zhan)孔有困難而發(fa)生異(yi)議時，應(ying)進行硬(ying)度試驗。要求(qiu)管(guan)件(jian)表面硬(ying)度應(ying)不大(da)于(yu)230 HB；管(guan)件(jian)中心(xin)部分硬(ying)度應(ying)不大(da)于(yu)215 HB。

3. 工藝(yi)性能

 a. 水(shui)壓(ya)試驗(yan)

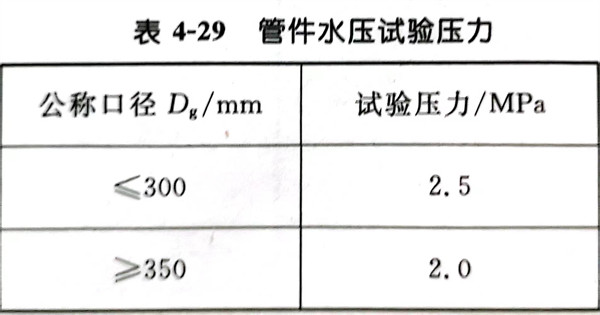

   管件應(ying)進行水壓(ya)試驗。水壓(ya)試驗壓(ya)力見表4-29。

 b. 氣密性試驗

   管件用于煤氣管道時，如需做氣密性(xing)試驗，其試驗方(fang)法由(you)供需雙方(fang)協(xie)商規定。

4. 表(biao)面質量

  管件內外表面必須光潔，不允許有裂縫、冷隔(ge)、蜂窩(wo)及其他任何妨礙使用的明顯缺陷(xian)。

  受鑄造工藝的(de)(de)限制和影響(xiang)，但又不影響(xiang)使用(yong)的(de)(de)鑄造缺陷允許存在。

  管(guan)件上局(ju)部(bu)薄(bo)弱處應不(bu)多(duo)于兩處。局(ju)部(bu)減薄(bo)后的厚度(du)應不(bu)小(xiao)(xiao)于同口徑離心直管(guan)G級的最小(xiao)(xiao)厚度(du)。受減小(xiao)(xiao)壁(bi)厚影響的面(mian)(mian)積應小(xiao)(xiao)于內腔(qiang)截(jie)面(mian)(mian)積的1/10。

  征得需(xu)方同(tong)意，局部缺陷可予修(xiu)補(bu)。但修(xiu)補(bu)后(hou)的管件必須(xu)重新(xin)進行水壓試(shi)驗。

5. 涂覆

 a. 管內(nei)、外表面(mian)(mian)可涂瀝青質或其(qi)他防(fang)腐材料。若要求內(nei)表面(mian)(mian)不涂涂料時，則由供需(xu)雙方協商決(jue)定。

 b. 涂料(liao)應不溶于水，不得使水產生臭和味，有害雜(za)質含(han)量應符(fu)合(he)衛生部飲用水的有關規定。

 c. 涂涂料前，管件內(nei)、外表面應光潔，并無鐵(tie)銹、鐵(tie)片。

 d. 涂(tu)(tu)料涂(tu)(tu)好后，管件內、外(wai)表面應(ying)光(guang)潔(jie)，涂(tu)(tu)層均勻、粘附牢固，并不因(yin)氣候冷熱而(er)發生(sheng)異(yi)常。
