香蕉视频app在线观看

NS 334 (Hastelloy C-276)

 Hastelloy C-276合金中外牌號： 美國UNS：N10276 ，德國DIN： NiMo16Cr15W  W-Nr: 2.4819  中國GB/T: NS 334  英國BS： NA 17D  化學成分標號：00Cr16Ni60Mo16W4

 （00Cr16Ni60Mo16W4 ）Hastelloy C-276 合金于1965年問世，1970年后采用爐外精煉工藝（AOD,VOD）進行生產，以獲得超低碳（C ≤ 0.02% )和高純度的合金內在質量。為了降低0Cr16Ni60Mo16W4合金的焊后和熱成型后晶間腐蝕的敏感性和脆性，克服Hastelloy C合金焊接后或熱成型后尚需要進行固溶處理的嚴重缺點，除降低碳含量（C ≤ 0.02% )外，還降低了合金中的硅含量到≤ 0.08%。降低碳含量可減少合金中的碳化物析出的數量；降低硅含量可減少合金中金屬間相的沉淀數量，從而達到提高合金耐晶間腐蝕性能的目的。與此同時，合金的塑性、韌性和加工成型也有極大的改善。

一、化(hua)學成分

   00Cr16Ni60Mo16W4 合金化學成(cheng)分見(jian)下表，其(qi)特點(dian)是低碳、低硅。

二、耐(nai)蝕(shi)性能

  1. 全面腐(fu)蝕

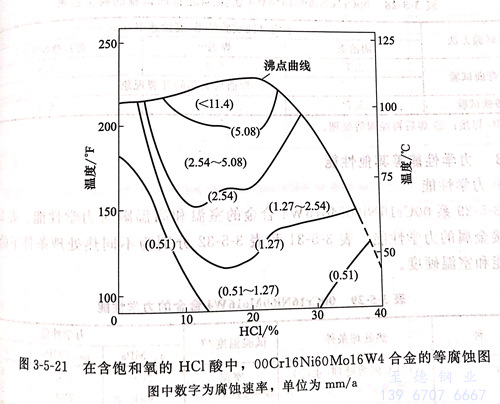

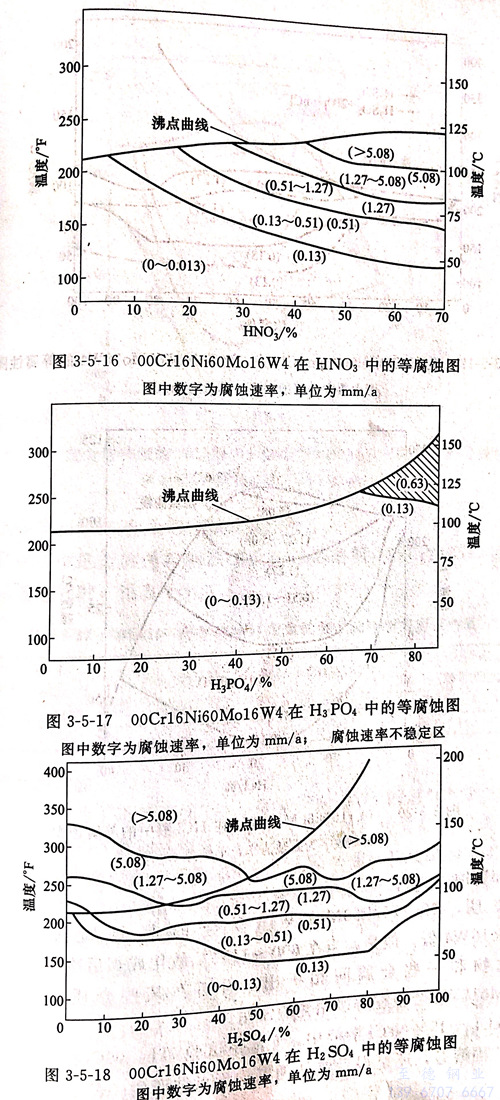

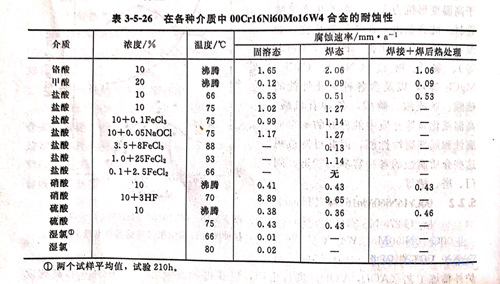

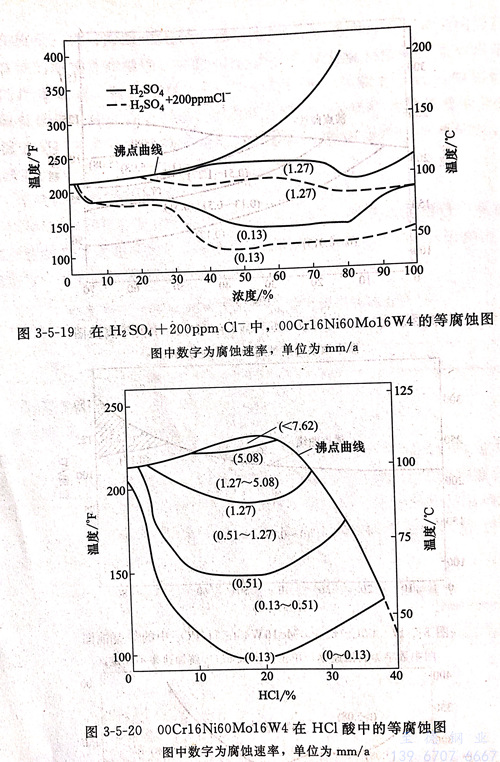

  一(yi)般情況0Cr16Ni60Mo16W4的(de)(de)腐蝕數(shu)據對00Cr16Ni60Mo16W4也(ye)是(shi)適(shi)用的(de)(de)。表3-5-26和圖3-5-16~圖3-5-21列出了該合金(jin)本身進行腐蝕試(shi)驗所取得的(de)(de)結(jie)果(guo)。顯然，00Cr16Ni60Mo16W4合金(jin)固(gu)溶態的(de)(de)耐蝕特點(dian)與0Cr16Ni60Mo16W4完全一(yi)致。因此，前述(shu) 0Cr16Ni60Mo16W4 合金(jin)的(de)(de)耐蝕性(xing)結(jie)果(guo)仍可適(shi)用于(yu)00Cr16Ni60Mo16W4合金(jin)。

  2. 局部腐蝕

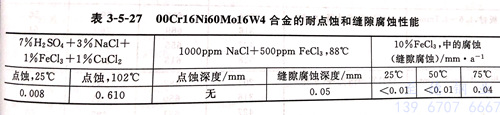

  試驗表明，00Cr16Ni60Mo16W4 合金的晶間腐蝕敏感性遠比0Cr16Ni60Mo16W4低。但是，當在600~1150℃敏化或焊后冷卻時，此合金中仍有二次碳化物和一些金屬間相析出，因而在某些介質條件下仍然影響00Cr16Ni60Mo16W4 合金在焊接用途的使用。在5%FeCl₃+10%NaCl溶液中，室溫下試驗72h,00Cr16Ni60Mo16W4合金無論是焊態、固溶態，還是焊后熱處理態均無點蝕產生。表3-5-27系在一些介質中，00Cr16Ni60Mo16W4 合金耐點蝕試驗結果。

  在10%FeCl₃ 中進行的縫隙腐蝕試驗結果標準，00Cr16Ni60Mo16W4  耐縫隙腐蝕性能也是較好的。

 3. 加速腐蝕試驗(yan)

   加(jia)速腐(fu)蝕(shi)(shi)試驗是為了(le)迅速確(que)定 Hastelloy C-276合金的耐蝕(shi)(shi)性是否滿足(zu)工廠實際(ji)(ji)腐(fu)蝕(shi)(shi)環(huan)境的需要(yao)。加(jia)速腐(fu)蝕(shi)(shi)試驗所選(xuan)用的介(jie)質(zhi)一般要(yao)較實際(ji)(ji)使用條件更(geng)加(jia)苛刻。對鎳鉻鉬型耐蝕(shi)(shi)合金而言，按規定要(yao)進行鹽酸彎曲試驗和硫酸鐵試驗。

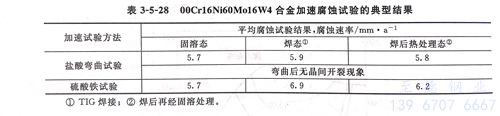

   鹽(yan)酸彎(wan)曲(qu)試(shi)(shi)驗(yan)系10%沸騰(teng)HCI酸中試(shi)(shi)驗(yan)24小(xiao)時，然后(hou)將試(shi)(shi)樣(yang)彎(wan)曲(qu)180°。焊接試(shi)(shi)樣(yang)則要(yao)求(qiu)垂直(zhi)于焊縫方向彎(wan)曲(qu)，且彎(wan)曲(qu)中部位要(yao)位于熱影響區。彎(wan)曲(qu)后(hou)的試(shi)(shi)樣(yang)在(zai)放大10倍下觀察有無晶間開裂現(xian)象。

   硫酸鐵試驗系在50%H₂SO₄+42g/LFe₂₍SO₄₎₃沸騰溶液中試驗24h。若有晶間腐蝕存在，則試樣的腐蝕會加速。對于Hastelloy C-276合金，可允許的最高腐蝕速率為1.02mm/月或12.24mm/a。

三、力學性能(neng)

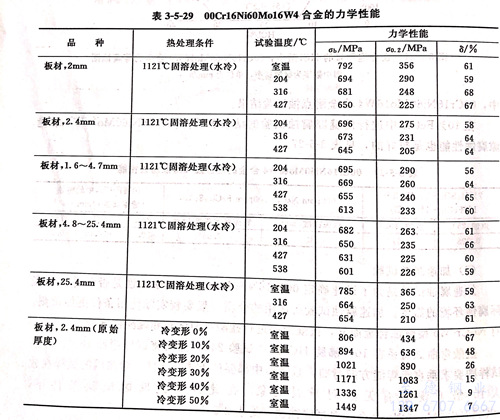

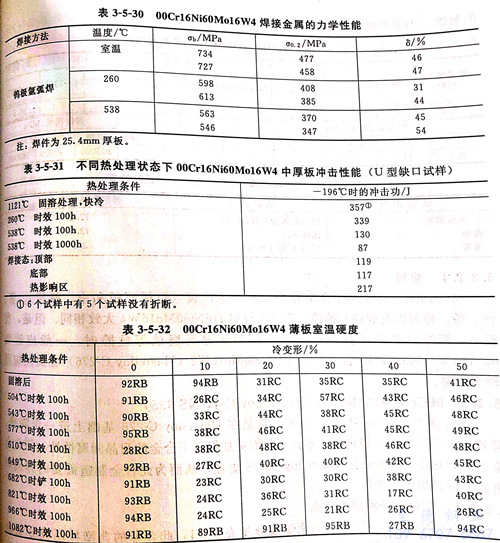

  表(biao)(biao) 3-5-29 系 00Cr16Ni60Mo16W4 合金的室溫(wen)和高溫(wen)瞬時力學性能。表(biao)(biao) 3-5-30 則系焊接金屬(shu)的力學性能。 表(biao)(biao) 3-5-31 和 表(biao)(biao) 3-5-32 分別(bie)為不(bu)同熱處理條件下的低(di)溫(wen)沖擊性能和室溫(wen)硬度(du)。

四、物理性能(neng)

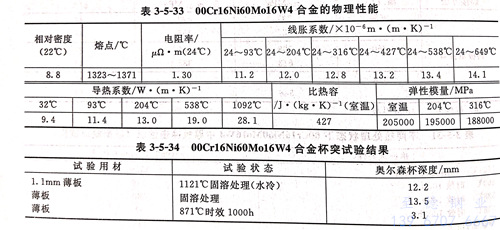

  00Cr16Ni60Mo16W4 合金的(de)物(wu)理性(xing)能(neng)件下表

五、焊接(jie)性能(neng)

Hastelloy C-276合金(jin)焊接(jie)性能良(liang)好，可以采(cai)用(yong)通用(yong)的焊接(jie)方(fang)法(fa)進行焊接(jie)無特殊困難。而TIG、MIG和手工電(dian)弧焊則是最常用(yong)的。但(dan)當用(yong)于耐蝕用(yong)途時(shi)，不推薦(jian)選(xuan)用(yong)乙炔焊方(fang)法(fa)。焊接(jie)過(guo)(guo)程(cheng)中要防(fang)止(zhi)熱輸入(ru)過(guo)(guo)大，對(dui)于埋弧焊更應特別注意。

六、冷熱加(jia)工及成型性(xing)能

  0Cr16Ni60Mo16W4合(he)金(jin)冷加(jia)(jia)工(gong)(gong)并(bing)(bing)無特殊困(kun)難(nan)。但是，其熱(re)(re)加(jia)(jia)工(gong)(gong)則是鎳(nie)基耐蝕合(he)金(jin)中較困(kun)難(nan)的一(yi)種。這并(bing)(bing)不是由于其熱(re)(re)塑(su)(su)(su)性(xing)低，而是由于變形抗力大，加(jia)(jia)工(gong)(gong)工(gong)(gong)藝控制要求嚴格所(suo)致。圖3-5-14和圖3-5-15系國(guo)內對(dui)0Cr16Ni60Mo16W4合(he)金(jin)的熱(re)(re)塑(su)(su)(su)性(xing)進行試驗所(suo)取得(de)的結果(guo)。顯然，電渣(zha)重熔(rong)冶煉可明顯提高(gao)此合(he)金(jin)的熱(re)(re)塑(su)(su)(su)性(xing)。合(he)金(jin)鍛態的熱(re)(re)塑(su)(su)(su)性(xing)高(gao)于鑄態。合(he)金(jin)的熱(re)(re)加(jia)(jia)工(gong)(gong)及(ji)熱(re)(re)成型(xing)溫度以1000~1200℃為宜。

七、熱處理

 在沒有(you)特殊規定(ding)和要求的情況(kuang)下，Hastelloy C-276合(he)金進行固溶(rong)處理，即在1121℃下加熱后急(ji)冷。在此種狀態下，Hastelloy C-276合(he)金才具(ju)有(you)最(zui)佳的耐蝕、力學(xue)綜合(he)性能。

八、應用

Hastelloy C-276合(he)金在(zai)冶金廠可生產板(ban)、管、絲、帶、棒材以及鍛件和(he)鑄件。此合(he)金由于在(zai)氯化物以及含(han)各種有機酸的(de)(de)(de)硫(liu)酸、亞硫(liu)酸、磷(lin)酸、各種有機酸、高溫氟化氫(qing)等介質中的(de)(de)(de)良好的(de)(de)(de)耐全面腐蝕(shi)(shi)和(he)局部腐蝕(shi)(shi)性能，因(yin)此可制造(zao)耐這(zhe)些介質腐蝕(shi)(shi)的(de)(de)(de)各種容器(qi)、管道、閥門、塔、槽(cao)等。
