019Cr25Mo4Ni4NbTi 簡稱25-4-4，是1974年瑞典開發的一種超(chao)級鐵素體(ti)不銹鋼，并經過不斷的改進而成。由于C＋N≤0.025％，并加入了Nb＋Ti，防止了晶間腐蝕傾向，并且具有低的韌脆轉變溫度和較高的室溫韌性。該鋼的耐點蝕和耐縫(feng)隙腐蝕的性能優良。當溫度不大于100℃，水中Cl^-濃度不大于30％時，該鋼不產生氯化物應力腐蝕。

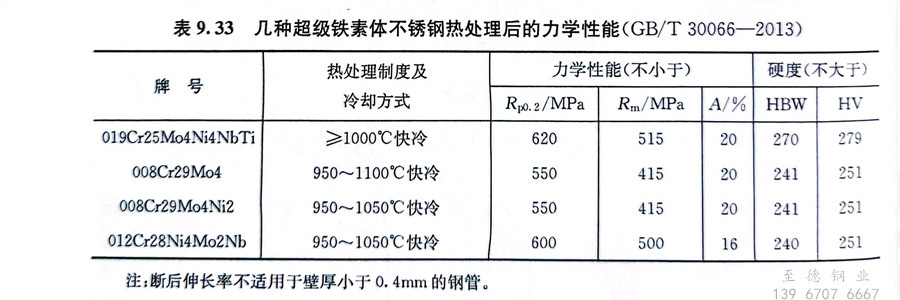

 019Cr25Mo4Ni4NbTi 鋼的(de)(de)(de)冷(leng)(leng)、熱(re)加(jia)工性(xing)能良好。由于該(gai)(gai)鋼的(de)(de)(de)屈服強度(du)(du)高，為奧氏體不(bu)銹(xiu)鋼的(de)(de)(de)2～3倍，故在冷(leng)(leng)成形的(de)(de)(de)最初階段需(xu)要較大的(de)(de)(de)能量，而(er)隨后又由于該(gai)(gai)鋼的(de)(de)(de)冷(leng)(leng)作硬(ying)化傾向低，一般(ban)不(bu)需(xu)要進行中(zhong)間退火。該(gai)(gai)鋼不(bu)適宜(yi)拉伸成形。表9.33為幾(ji)種超級鐵素體不(bu)銹(xiu)鋼的(de)(de)(de)熱(re)處(chu)理制度(du)(du)及其(qi)力學性(xing)能。

 019Cr25Mo4Ni4NbTi 鋼有(you)良(liang)好(hao)的(de)可焊性(xing)，焊前不需預熱，焊后不需熱處理，焊接接頭(tou)無晶間腐蝕傾向(xiang)。
