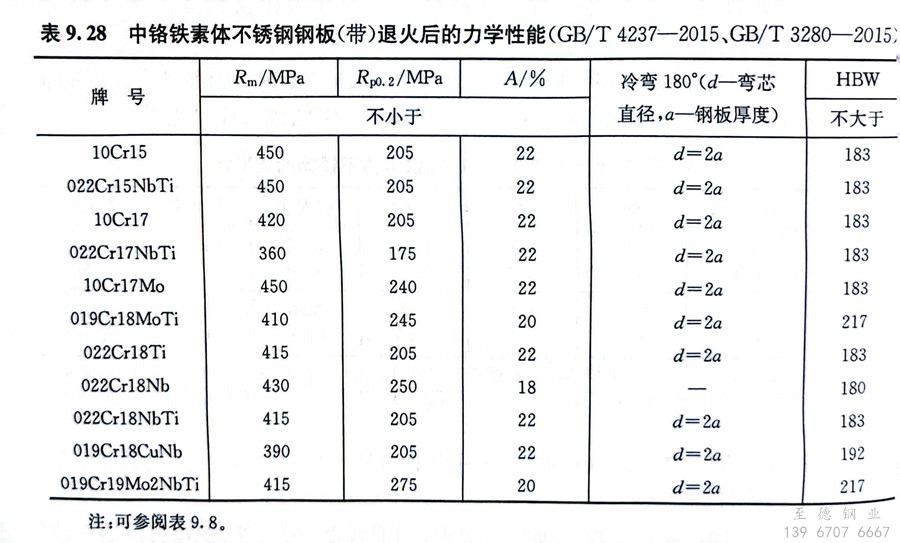

10Cr15是一種中鉻鐵素體(ti)不銹鋼，有良好的耐蝕性和較好的焊接性。該鋼的始鍛溫度為1040～1120℃，終鍛溫度為705～790℃，鍛后空冷，退火溫度為780～850℃，快冷或緩冷，退火后的力學性能見表9.28。

  10Cr15不銹鋼用(yong)(yong)于建筑內裝飾、重油燃燒室部(bu)件(jian)、家(jia)庭(ting)用(yong)(yong)具(ju)、家(jia)用(yong)(yong)電器部(bu)件(jian)。該鋼的韌脆轉變溫(wen)度在室溫(wen)以上，對缺口敏感，不適于做(zuo)室溫(wen)以下的承載零(ling)件(jian)。

  10Cr17 不銹鋼是一種耐蝕性良好的通用鋼。該鋼易于熱加工，適合的熱變形溫度為1050～1150℃，為了獲得細的晶粒和較好的塑性，熱變形終止溫度應小于800℃并盡量低，同時在此溫度下應有足夠的變形量。該鋼退火溫度為780～800℃，空冷，其退火后的力學性能見表9.28。

  10Cr17 不(bu)銹鋼可以(yi)焊接，在碳含量(liang)較高而鉻含量(liang)較低時，其組織(zhi)結(jie)構為鐵(tie)素體十(shi)(shi)少量(liang)珠(zhu)光體或鐵(tie)素體十(shi)(shi)碳化物。由于它的(de)韌脆轉變溫(wen)度在室溫(wen)以(yi)上，且(qie)對缺(que)口(kou)敏(min)感(gan)，不(bu)適宜制作(zuo)室溫(wen)以(yi)下承受(shou)載荷的(de)設備和部件，通常使用的(de)鋼材截(jie)面尺寸(cun)不(bu)允許超過4mm。

  10Cr17 不銹鋼有晶間腐蝕傾向，其敏化溫度范圍在400～600℃，在700～850℃進行穩定化處理，敏化消失。在10Cr17鋼中加入5wc～0.80％的Ti可以抑制其晶間腐蝕傾向。

  10Cr17 不銹(xiu)(xiu)鋼(gang)在(zai)大氣、水蒸氣等介(jie)質中(zhong)具(ju)有(you)不銹(xiu)(xiu)性(xing)(xing)，當介(jie)質中(zhong)含(han)有(you)較多氯離子時(shi)，則耐銹(xiu)(xiu)性(xing)(xing)不足，在(zai)氧(yang)化(hua)性(xing)(xing)類溶(rong)液中(zhong)有(you)良好(hao)的(de)耐蝕(shi)性(xing)(xing)，尤其(qi)在(zai)稀硝(xiao)酸(suan)中(zhong)。該鋼(gang)主要用(yong)(yong)(yong)于(yu)生產硝(xiao)酸(suan)、氨(an)酸(suan)的(de)化(hua)工設(she)備，也可用(yong)(yong)(yong)于(yu)制造(zao)食品和(he)釀酒的(de)設(she)備、管道，薄板廣泛用(yong)(yong)(yong)于(yu)建筑內裝修、日用(yong)(yong)(yong)辦公設(she)備、廚房器具(ju)、汽車裝修、氣體燃燒(shao)器等。
