在高壓香蕉視頻app在線觀看:不銹鋼管道連接中，廣泛使用有孔及無孔透鏡墊密封結構。透鏡墊的密封面均為球面，與管道的錐形密封面相接觸，初始狀態為一環線。在預緊力作用下，透鏡墊在接觸處產生塑性變形，環線狀變成環帶狀，密封性能較好。由于接觸面是由球面和斜面自然形成，墊片易對中。透鏡墊片密封屬于強制密封，密封面為球面與錐面相接觸，易出現壓痕，零件的互換性較差。此外，香蕉視頻app在線觀看:墊片制造成本較(jiao)高(gao)，加工也(ye)較(jiao)困難。


 我國通用機械行業現行角式高壓閥門端法(fa)蘭，也多采用透鏡墊密封，其適用公稱壓力為16.0MPa~32.0MPa,公稱通徑為3~200mm,使用溫度為-30～200℃。



一、金屬透鏡(jing)墊型式與尺寸

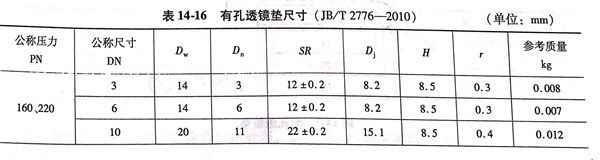

1. 有孔透鏡墊(dian)的結構型式見圖(tu)14-6,尺寸見表14-16。

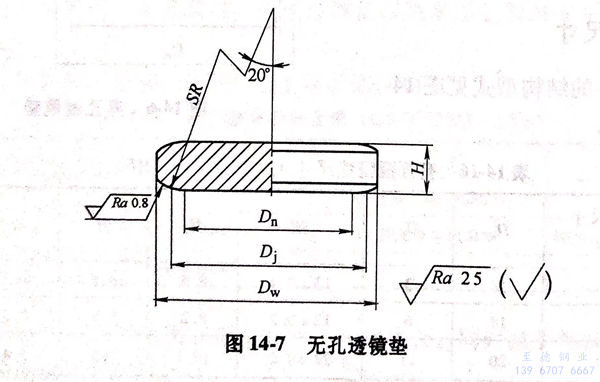

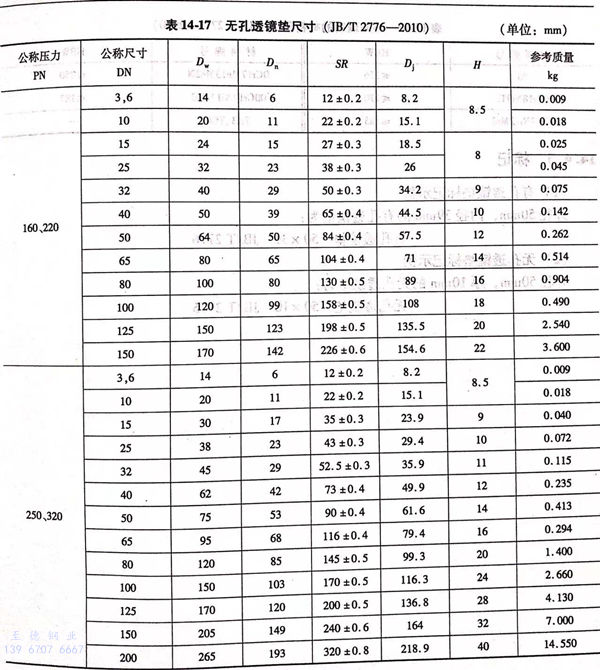

2. 無孔透鏡墊的結構型(xing)式見圖14-7,尺寸見表14-17。





二、金屬透鏡(jing)墊技術要求


1. 透鏡(jing)墊材料可按表 14-18 的(de)規(gui)定(ding)選用。

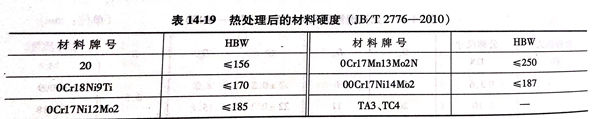

2. 透鏡墊(dian)材料經加工后(hou)應進行熱處理，熱處理后(hou)的(de)硬度見(jian)表 14-19。





三、金屬(shu)透鏡墊標(biao)記


1. 有(you)孔透鏡墊(dian)標記示例(li)


  外(wai)徑50mm,內徑39mm的有(you)孔透鏡墊(dian)為： 有(you)孔透鏡墊(dian)  50×39  JB/T 2776


2. 無(wu)孔透鏡墊標記(ji)示例


  外徑(jing)50mm,厚10mm的無(wu)孔透鏡墊(dian)為：無(wu)孔透鏡墊(dian)  50×10  JB/T 2776
