一(yi)、帶頸(jing)承(cheng)插焊法(fa)蘭型式與尺(chi)寸
1. 用PN標記的帶(dai)頸承插焊法蘭

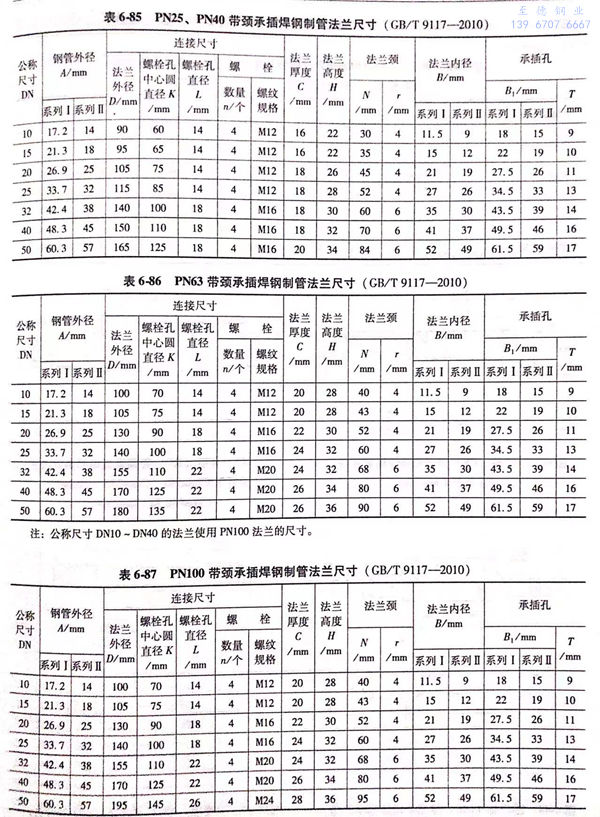

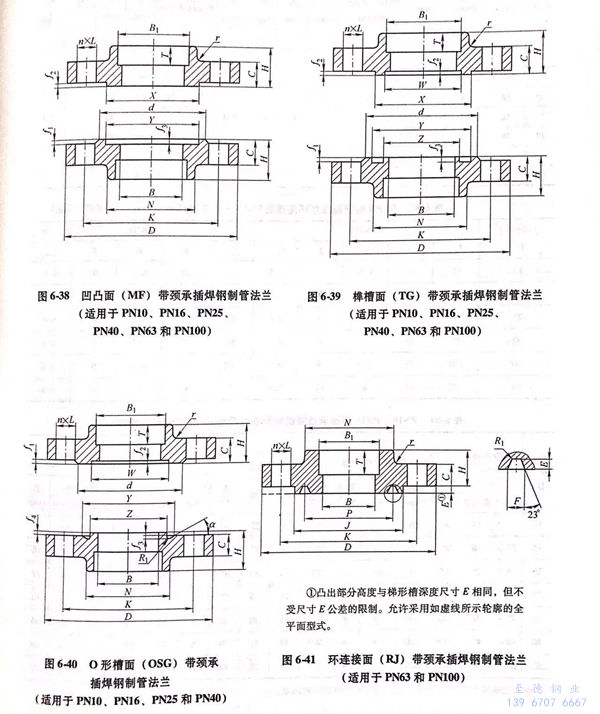

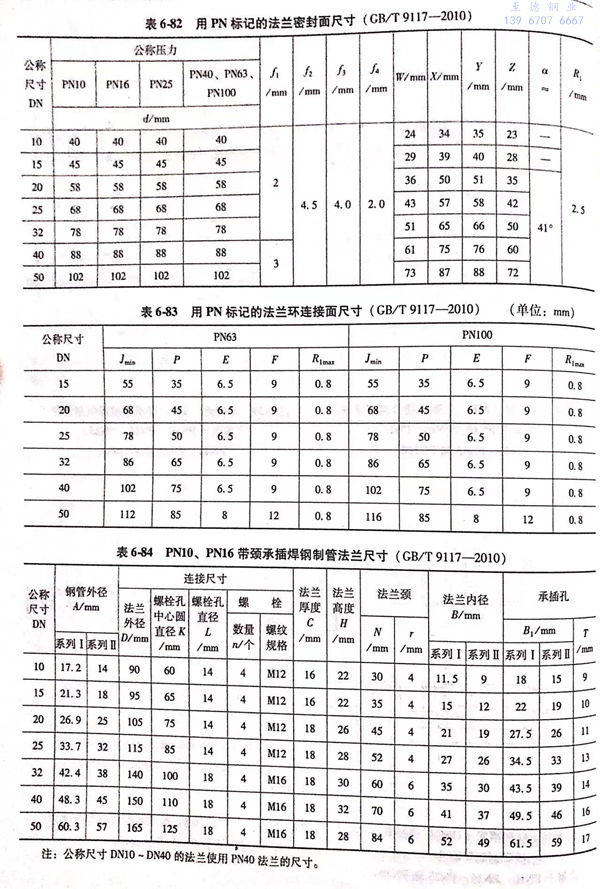

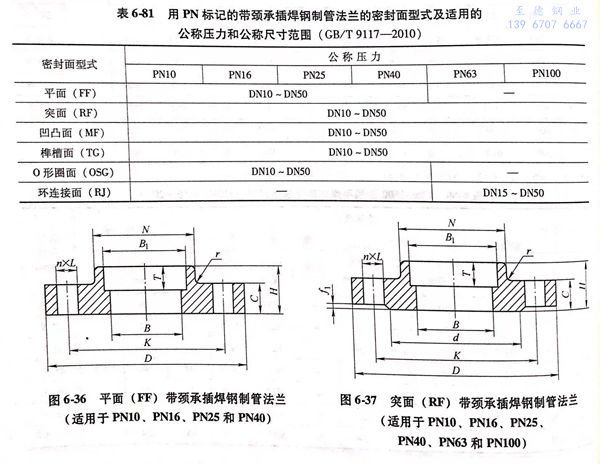

用(yong)PN標(biao)記的(de)帶頸承插焊鋼制管(guan)法蘭(lan)(lan)的(de)密封(feng)面(mian)(mian)型(xing)(xing)式(shi)及適用(yong)的(de)公稱(cheng)壓力和公稱(cheng)尺寸范(fan)圍見表6-81;用(yong)PN標(biao)記的(de)帶頸承插焊鋼制管(guan)法蘭(lan)(lan)型(xing)(xing)式(shi)如(ru)圖6-36~圖6-41所示，法蘭(lan)(lan)密封(feng)面(mian)(mian)尺寸見表6-82、表6-83,法蘭(lan)(lan)結構尺寸或尺寸見表6-84~表6-87。
2. 用Class 標記的帶頸承(cheng)插焊法蘭

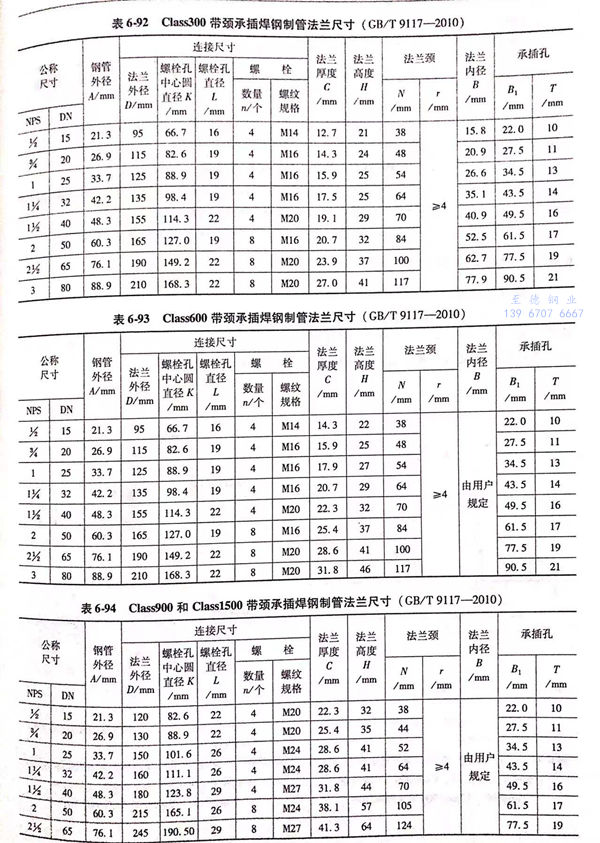

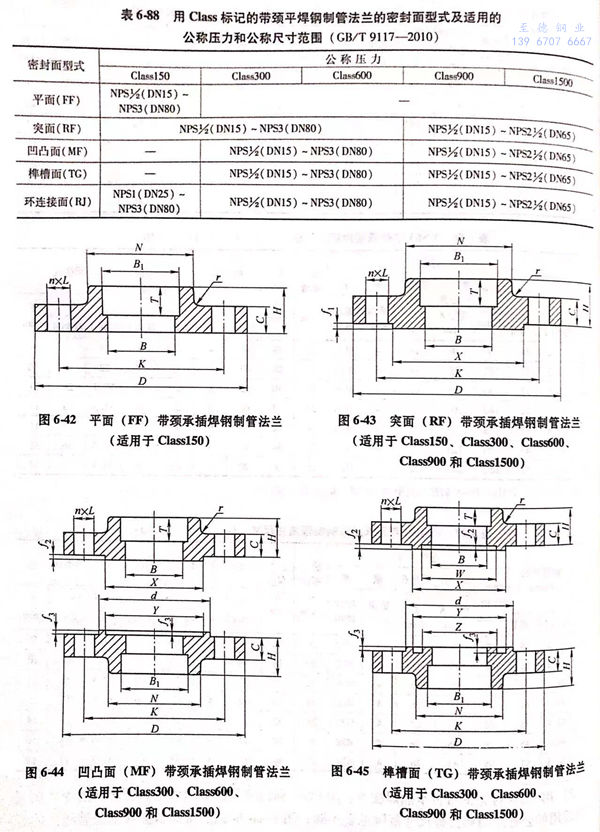

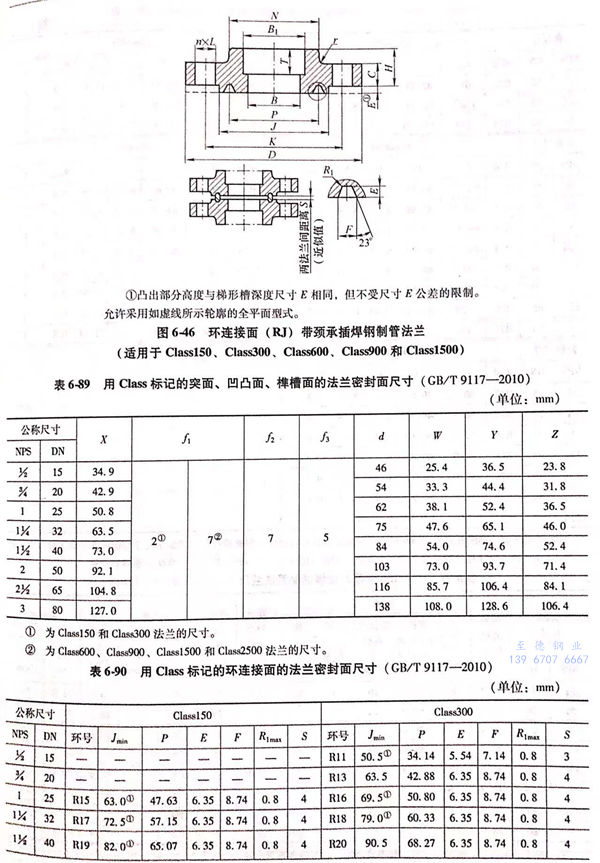

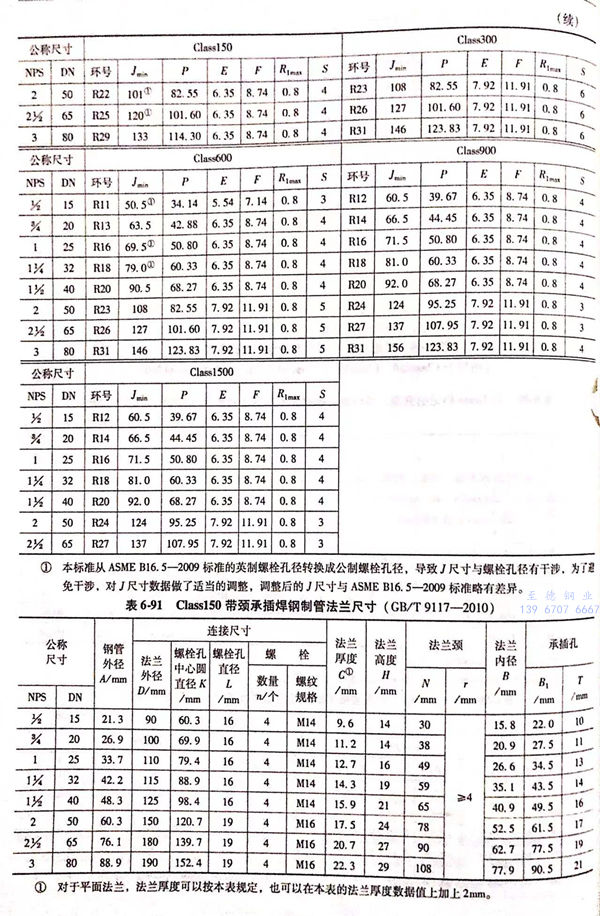

用(yong)(yong)(yong)Class 標記的(de)帶(dai)頸承插(cha)焊鋼(gang)制管法蘭(lan)(lan)的(de)密封(feng)面型式(shi)及適用(yong)(yong)(yong)的(de)公(gong)稱(cheng)壓力(li)和公(gong)稱(cheng)尺(chi)寸(cun)范圍見(jian)表(biao)6-88;用(yong)(yong)(yong)Class 標記的(de)帶(dai)頸承插(cha)焊鋼(gang)制管法蘭(lan)(lan)的(de)型式(shi)如圖(tu) 6-42 ~圖(tu) 6-46 所示(shi)，法蘭(lan)(lan)密封(feng)面尺(chi)寸(cun)見(jian)表(biao) 6~89、表(biao) 6~90 ，法蘭(lan)(lan)結構尺(chi)寸(cun)或尺(chi)寸(cun)見(jian)表(biao) 6-91~表(biao) 6-94。
二、帶頸承(cheng)插焊(han)法蘭(lan)標記
1. 帶頸(jing)承插焊鋼制管(guan)法蘭(lan)應按下列(lie)規(gui)定進行標記：
公稱(cheng)尺寸 → 公稱(cheng)壓力(li) → 法蘭(lan)型式代號(hao)（SW) → 密封面型式代號(hao) → 管表號(hao)（可省略） → 材料(liao)代號(hao) → 標準編號(hao)
2. 標記示例
示例 1 : 公稱尺寸DN50、公稱壓力PN25、突面（RF)帶頸承插焊鋼制管法蘭（SW)、材料為 06Cr19Ni10 , 其標記為：法蘭 DN50-PN25 SW RF 06Cr19Ni10 GB/T 9117
示例 2 : 公稱尺寸NPS3(DN80)、公稱壓力Class600、環連接面（RJ)帶頸承插焊鋼制管法蘭（SW)、管表號Sch80、材料為 06Cr17Ni12Mo2, 其標記為：法蘭 NPS3(或DN80)-Class600 SW RJ Sch80 06Cr17Ni12Mo2 GB/T 9117
