影響點蝕的因素較多，為尋找各因素對點蝕的重要性，采用灰色理論進行關聯度分析。實驗數據來源于文獻，實驗材料為321不銹鋼，考慮氯離子濃度、溫度、pH值的影響，總共設計了16組實驗。實驗采用電化學方法中的三電極體系，實驗材料制作為工作電極。通過電化學工作站測量動極化曲線，獲得點蝕電位值。點蝕電位值的獲取方法是：參考GB/T 17899-1999，以陽極極化曲線上電流密度為100μA/c㎡的電位值作為點蝕電位。對于不銹鋼材料，點蝕電位越大，表示材料耐腐蝕越好。

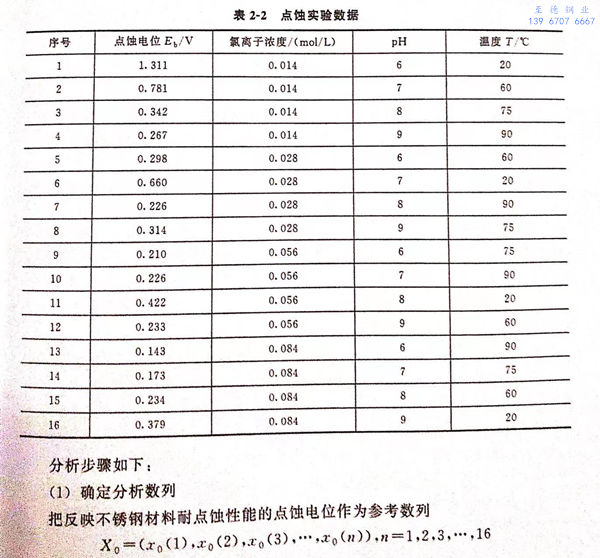

文獻中給出了點蝕電(dian)位偏差(cha)值，在此不考慮偏差(cha)，數據如表2-2所示。

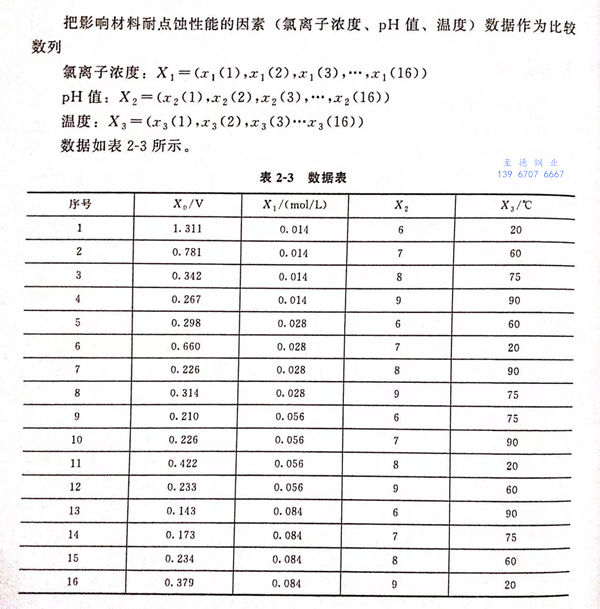

2. 無(wu)量綱化(hua)處理

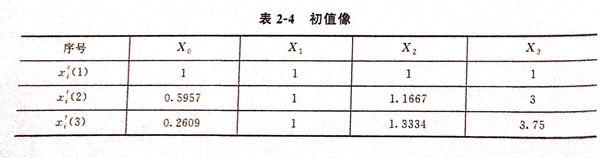

本案例中，各數據的無量綱化處理采(cai)用求(qiu)初(chu)值像(xiang)的方(fang)法。處理后(hou)的數據如表2-4所示，對(dui)應的線(xian)型(xing)圖(tu)如圖(tu)2-8所示。

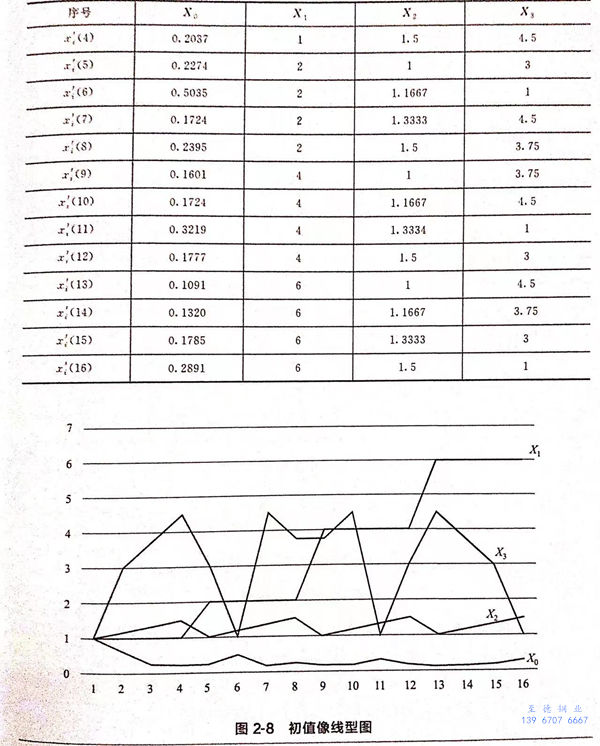

從(cong)圖2-8可(ke)以(yi)看出，pH值與點蝕電位的變(bian)化(hua)趨勢最為相似。
3. 計算絕對差 Δi(n)

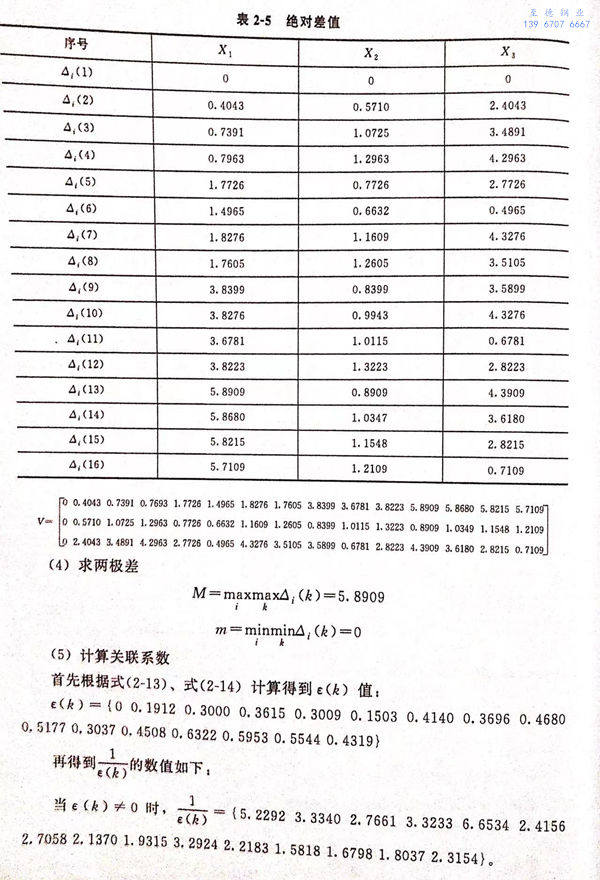

根據公式，求比(bi)較數(shu)列(lie)(lie)與(yu)參考數(shu)列(lie)(lie)差的絕(jue)對值(zhi)，結果見(jian)表(biao)2-5.

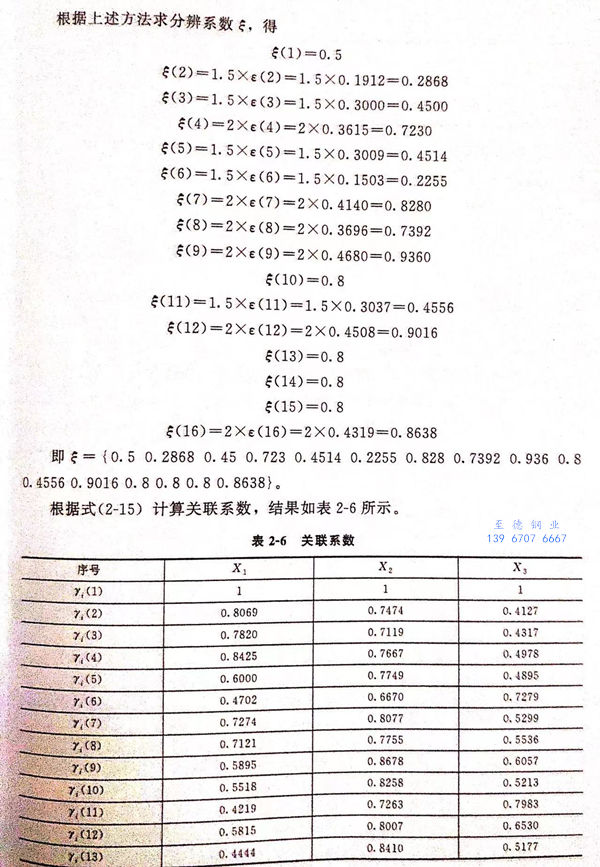

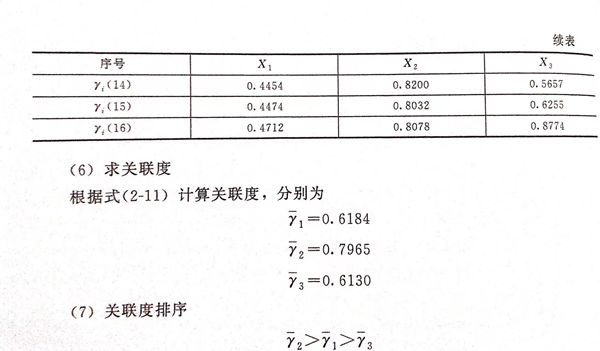

即，本實驗中(zhong)，三個因素(su)對(dui)點蝕的影(ying)響程度(du)為pH值＞氯離子濃度(du)＞溫度(du)。

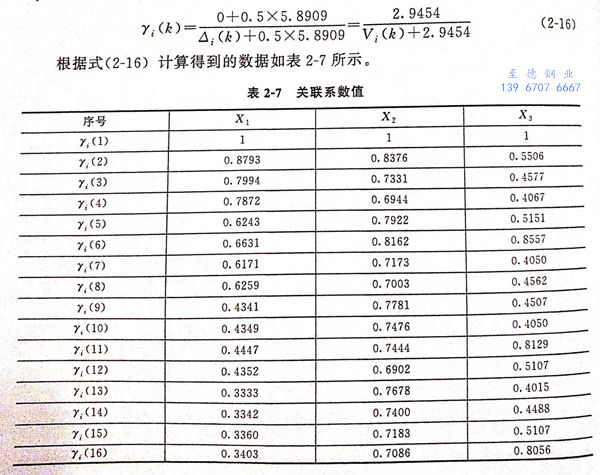

為了比較分(fen)辨(bian)系(xi)數(shu)5的取值對分(fen)析結果(guo)的影響，現取分(fen)辨(bian)系(xi)數(shu)為固定值（ξ=0.5),進行計算。關聯(lian)系(xi)數(shu)的計算公(gong)式轉化為：

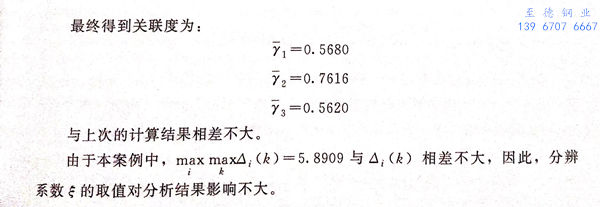

與上次的(de)計算結(jie)果(guo)相(xiang)差(cha)不大(da)。因此，分辨系數ξ的(de)取值對分析(xi)結(jie)果(guo)影響不大(da)。
