化纖設備S441過濾器結構如圖(tu)5-6所示，其材質為1Cr18Ni12Mo2.

 CR-201高溫高壓染色機部件結構如圖5-7所示。其材質為06Cr18Ni11Ti.

1. 焊接設(she)備

  采用LH-300型等(deng)離子弧(hu)焊(han)機。焊槍為大電流等離子弧焊槍及對中可調式焊槍。使用的噴嘴為有壓縮段的收斂擴散三孔型。

2. 焊接參數

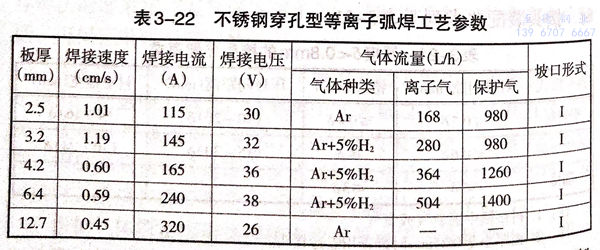

  等離子弧焊焊接參數見(jian)表3-22.

3. 焊接工藝要點

 ①. 坡口形式為Ⅰ形。板材經剪床下料，使(shi)用(yong)丙酮清除油污后即可進(jin)行裝配、焊接。

 ②. 接頭裝配時不留間(jian)隙，使(shi)剪(jian)口方向一(yi)致（剪(jian)口向上），進行裝配定(ding)位，定(ding)位焊縫(feng)間(jian)距≤300mm。

 ③. 直縫及簡體縱縫在焊接(jie)卡具中焊接(jie)并裝有引(yin)弧板及引(yin)出板。

 ④. 筒(tong)體環縫焊(han)接接頭處(chu)有30mm左右(you)的(de)重疊，熄弧(hu)時焊(han)件停(ting)轉，電流、氣流同時衰減，并且(qie)電流衰減較慢(man)，焊(han)絲(si)繼續送進以填滿弧(hu)坑。

 ⑤. 為保證焊(han)(han)接質量及(ji)合(he)理使(shi)用(yong)(yong)保護(hu)(hu)氣體，焊(han)(han)縫(feng)的保護(hu)(hu)形(xing)式(shi)采用(yong)(yong)以下幾(ji)種：焊(han)(han)縫(feng)背(bei)面(mian)(mian)為分段(duan)跟蹤通氣保護(hu)(hu)；焊(han)(han)縫(feng)正面(mian)(mian)附加拖(tuo)罩保護(hu)(hu)。直形(xing)及(ji)弧形(xing)拖(tuo)罩長(chang)度均為150mm,分別用(yong)(yong)于(yu)直縫(feng)及(ji)環縫(feng)焊(han)(han)接，弧形(xing)拖(tuo)罩半(ban)徑為焊(han)(han)件半(ban)徑加5~8mm.

4. 焊接質(zhi)量(liang)分析

  接頭抗拉強度為580~590MPa,冷彎(wan)角α>120°.接頭經(jing)檢(jian)驗(yan)無裂紋。經(jing)腐蝕試驗(yan)及金相分(fen)析，焊縫質量達到產品的技(ji)術要求。
