馬氏體低溫(wen)用鋼主要是指制造、運輸(shu)及儲存液(ye)(ye)化氣體的機械(xie)設(she)備(bei)(bei)、超(chao)導設(she)備(bei)(bei)、核聚變反應設(she)備(bei)(bei)等(deng)(deng)所用的超(chao)高(gao)強度、超(chao)低溫(wen)材(cai)料。這里只涉及常(chang)壓下液(ye)(ye)化溫(wen)度在-103℃以(yi)下的常(chang)用氣體（乙烯：-103℃;天然氣：-165℃;氧：-183℃;空氣：-190℃;氮：-196℃;氫(qing)：-253℃;氯：-269℃)及一些液(ye)(ye)化溫(wen)度在-180--80℃之間的碳(tan)氫(qing)化合(he)(he)物（如(ru)甲烷、乙烷）等(deng)(deng)所用的高(gao)合(he)(he)金(jin)細(xi)晶(jing)粒鐵素(su)體鋼。


  作(zuo)為(wei)低(di)(di)溫用鋼(gang)，應具(ju)有如下性能：低(di)(di)溫下組(zu)織(zhi)穩(wen)定，不產生(sheng)相變，以保持力學性能及物理性較(jiao)為(wei)穩(wen)定；有良好的低(di)(di)溫韌性：良好的焊接(jie)性和(he)加工性能；有時還有其他特殊(shu)要求，如無磁(ci)性等。


  9%Ni鋼(gang)是低碳馬氏體(ti)型低溫用鋼(gang)，作為液化天然氣（LNG)及(ji)液氨用鋼(gang)，已(yi)被世(shi)界各國(guo)普遍采用，其使用溫度可(ke)達-196℃。

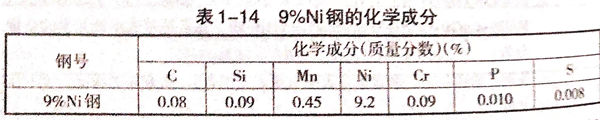

  9%Ni鋼的化學成分如表1-14所示




  鋼(gang)中鎳含量對韌(ren)(ren)(ren)性(xing)(xing)有很大影響，隨著(zhu)鎳含量的(de)(de)提(ti)(ti)高，脆(cui)性(xing)(xing)轉變(bian)，溫(wen)(wen)(wen)(wen)度不斷下降，而(er)(er)韌(ren)(ren)(ren)性(xing)(xing)提(ti)(ti)高。鋼(gang)中碳含量增大，其韌(ren)(ren)(ren)性(xing)(xing)下降，低(di)溫(wen)(wen)(wen)(wen)轉變(bian)溫(wen)(wen)(wen)(wen)度升高，焊接性(xing)(xing)惡化。鋼(gang)中硅是重要的(de)(de)脫(tuo)氧(yang)劑(ji)，但又容易形成夾雜物而(er)(er)危害韌(ren)(ren)(ren)性(xing)(xing)。錳可以(yi)細化晶粒，又可提(ti)(ti)高Mn/C比，提(ti)(ti)高韌(ren)(ren)(ren)性(xing)(xing)，降低(di)低(di)溫(wen)(wen)(wen)(wen)轉變(bian)溫(wen)(wen)(wen)(wen)度。氧(yang)是降低(di)韌(ren)(ren)(ren)性(xing)(xing)、提(ti)(ti)高低(di)溫(wen)(wen)(wen)(wen)轉變(bian)溫(wen)(wen)(wen)(wen)度的(de)(de)元素，因此必(bi)須控制。磷(lin)不僅與氧(yang)有類似的(de)(de)作用，即降低(di)韌(ren)(ren)(ren)性(xing)(xing)，提(ti)(ti)高脆(cui)性(xing)(xing)轉變(bian)溫(wen)(wen)(wen)(wen)度，而(er)(er)且還惡化焊接性(xing)(xing)，所以(yi)必(bi)須嚴格控制。
