雙相不銹鋼具有較高的耐應力腐蝕開(kai)裂的能力，這主要是由于：

  1. α相和γ相間的電化學(xue)作用。x相作為(wei)陽極發生陽極溶解(jie)從而使作為(wei)陰極的y相受到保(bao)護。

  2. α相和γ相間的應變行為不同。在應力作用下α相和γ相的應力行為和應力分配均不同，α相為高應力區而γ相為低應力區，進而降低了γ相的應力腐蝕開(kai)裂敏感性。

  3. α相和γ相間的殘余應力分布。根據熱處理后室溫下的殘余應力分布狀態由于α相和γ相的熱膨脹系數不同，進而使γ相的應力腐蝕開裂(lie)敏感性降低。

  4. 裂紋(wen)尖端的應力場使γ相(xiang)的組織發生(sheng)(sheng)變化(hua)、位錯排(pai)列發生(sheng)(sheng)變化(hua)以及形變誘生(sheng)(sheng)馬氏體，這些因素都使γ相(xiang)的應力腐蝕開(kai)裂敏感性降(jiang)低。

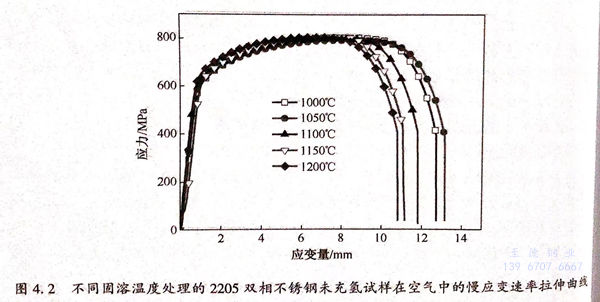

  經過不同固溶溫度處理的2205雙相不(bu)銹(xiu)鋼未充氫試樣在空氣中的慢應變速率拉伸曲線如圖4.2所示。從圖4.2中可以看出，不同固溶處理溫度下未充氫試樣在空氣中拉伸過程的抗拉強度相似。

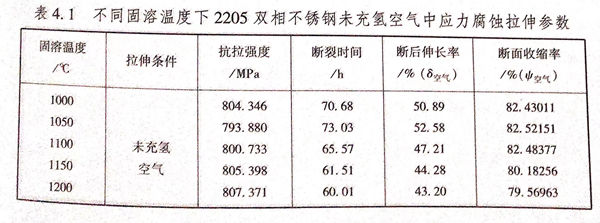

  圖4.2 不同固溶溫度處理的2205雙相不銹鋼未充氫試樣在空氣中的慢應變速率拉伸曲線2205雙相不銹鋼(gang)未充氫空氣中應力腐蝕拉伸參數如表4.1所列，由表4.1可知，不同固溶溫度處理后的雙相不銹鋼具有不同的應力腐蝕參數。

  不(bu)同(tong)固(gu)(gu)(gu)溶溫度(du)(du)處(chu)理的(de)2205雙相不(bu)銹鋼(gang)試樣抗(kang)拉(la)強(qiang)度(du)(du)在1050℃時(shi)最低，并且當溫度(du)(du)超(chao)過1050℃后(hou)，隨(sui)著(zhu)溫度(du)(du)的(de)升高(gao)，抗(kang)拉(la)強(qiang)度(du)(du)呈現變(bian)大趨(qu)勢(shi)(shi)，從(cong)1050℃的(de)793.880MPa增加至1200℃的(de)807.371MPa.產生(sheng)以上現象的(de)原因(yin)是隨(sui)著(zhu)固(gu)(gu)(gu)溶溫度(du)(du)的(de)升高(gao)，鐵(tie)(tie)素(su)體含(han)(han)量(liang)增加，奧氏體含(han)(han)量(liang)減少，由(you)于鐵(tie)(tie)素(su)體強(qiang)度(du)(du)較(jiao)奧氏體高(gao)，因(yin)此，隨(sui)著(zhu)鐵(tie)(tie)素(su)體含(han)(han)量(liang)的(de)升高(gao)，材料表現出(chu)較(jiao)高(gao)的(de)抗(kang)拉(la)強(qiang)度(du)(du)。1050℃固(gu)(gu)(gu)溶處(chu)理試樣具有(you)最高(gao)的(de)斷(duan)(duan)(duan)裂時(shi)間(jian)、斷(duan)(duan)(duan)后(hou)伸(shen)(shen)長(chang)率(lv)(lv)、斷(duan)(duan)(duan)面(mian)收(shou)縮(suo)率(lv)(lv)，分別為73.03h、52.58%、82.52151%,并且隨(sui)著(zhu)固(gu)(gu)(gu)溶溫度(du)(du)的(de)升高(gao)，2205雙相不(bu)銹鋼(gang)的(de)斷(duan)(duan)(duan)裂時(shi)間(jian) 斷(duan)(duan)(duan)后(hou)伸(shen)(shen)長(chang)率(lv)(lv)，斷(duan)(duan)(duan)面(mian)收(shou)縮(suo)率(lv)(lv)均呈現下降(jiang)趨(qu)勢(shi)(shi)。當固(gu)(gu)(gu)溶溫度(du)(du)達(da)到(dao)1200℃時(shi)，其斷(duan)(duan)(duan)裂時(shi)間(jian)、斷(duan)(duan)(duan)后(hou)伸(shen)(shen)長(chang)率(lv)(lv)、斷(duan)(duan)(duan)面(mian)收(shou)縮(suo)率(lv)(lv)達(da)到(dao)最低值，分別為60.01h、43.20%、79.56963%。
