某大學對022Cr22Ni5Mo3N 雙相不銹鋼鋼焊接接頭應力腐蝕進行試驗，為氣田集輸管的設計、制造和維護提供了可靠的理論依據。

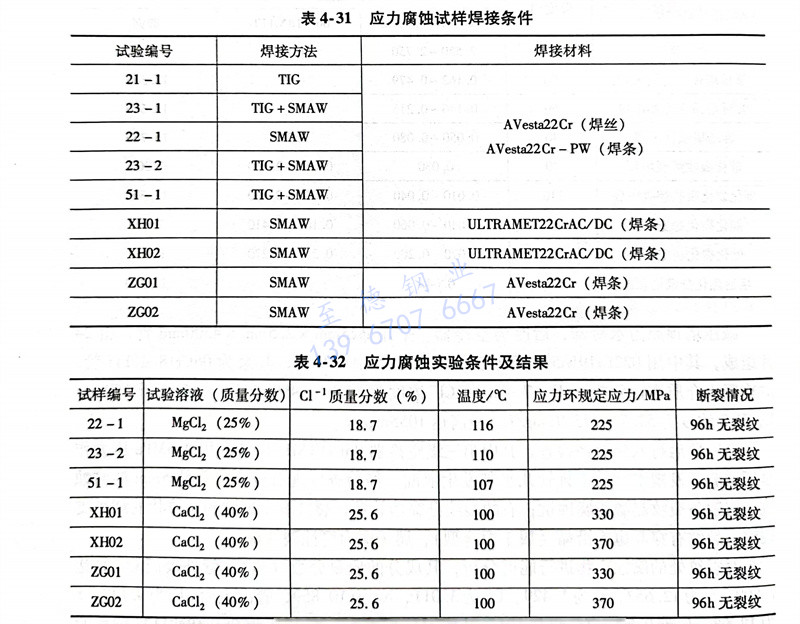

試驗材料選用022Cr22Ni5Mo3N雙相不銹鋼，經過鑄造和熱軋，再經過1050℃，1h的固溶處理，最后進行水淬。試樣為φ6mm的圓鋼，按TIG、SMAW、TIG＋SMAW等三種焊接方法焊接成9組，最后用不同廠家焊接材料的焊接試樣上取樣加工成焊接試樣，試樣焊接條件見表4-31。
應力腐蝕試(shi)驗在美國某公司(si)的應力環試(shi)驗系統中進行(xing)，按ASTM G36標準進行(xing)應力環腐蝕試(shi)驗，標準介質為溶液25％MgCl2，在溶液中經過96h應力環試(shi)驗后，所(suo)得到的應力腐蝕結果見表(biao)4-32。說明022Cr22Ni5Mo3N雙相(xiang)不(bu)銹鋼(gang)在試(shi)驗條(tiao)件下具有良(liang)好的抗應力腐蝕性能，可在氣(qi)田集(ji)輸管網工程中應用。
