由擠壓時不銹鋼管穿孔芯棒的工作條件可以看出，芯棒在開始時承受壓縮和縱向彎曲力作用，而在擠壓時承受拉伸力。穿孔芯棒的拉伸狀態，與穿孔速度和擠壓速度的大小有關，如不銹鋼管穿孔速度大于擠壓速度，則拉伸就可能轉為壓縮狀態。

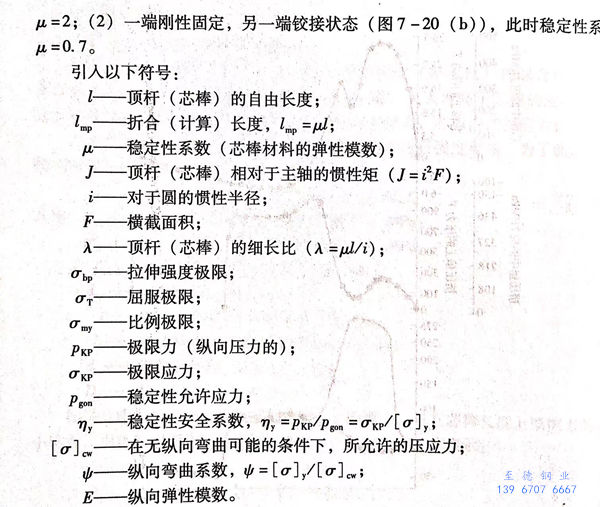

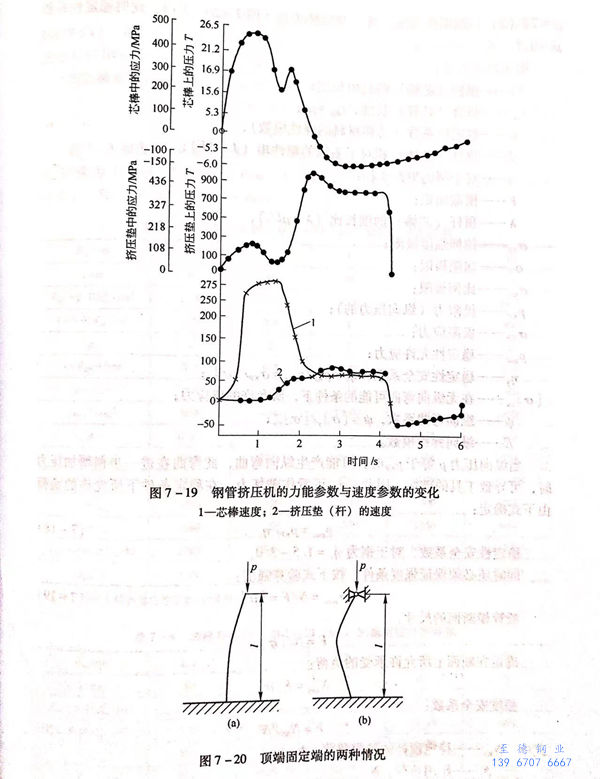

  在分析芯棒的(de)(de)(de)穩(wen)定(ding)(ding)性(xing)時必(bi)須采用固定(ding)(ding)一端的(de)(de)(de)條件和施加負荷的(de)(de)(de)方法。對于現代擠壓機的(de)(de)(de)不銹鋼管穿孔芯棒，為了確定(ding)(ding)穩(wen)定(ding)(ding)性(xing)系數，可(ke)以采取(qu)以下兩種情況(kuang)（圖7-20):(1)一端剛(gang)性(xing)固定(ding)(ding)，另一端自由(you)狀態（圖7-20(a)),此(ci)時穩(wen)定(ding)(ding)性(xing)系數

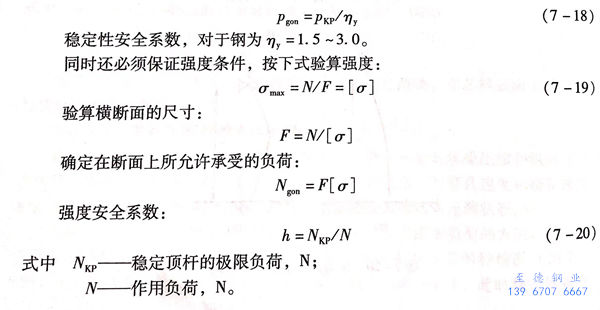

  當縱向壓力p等于P_kp時，可能產生縱向彎曲，此彎曲在進一步稍增加壓力時，可導致工具的破壞。因此，Pkp可看作破壞力。在穩定條件下所允許的負荷由下式確定：

  計算時(shi)，應考慮(lv)所采用(yong)芯棒的(de)材料（5CrNiW、4Cr8W2、4CrW2Si、3Cr2W8V),在(zai)不超過600~800MPa的(de)單(dan)位(wei)壓(ya)力(li)下(xia)，有滿意的(de)使(shi)用(yong)壽命(ming)。當(dang)單(dan)位(wei)壓(ya)力(li)大于1000MPa時(shi)，使(shi)用(yong)壽命(ming)顯著下(xia)降。

  在芯棒端(duan)部(bu)固定、頂(ding)桿為(wei)不(bu)變的圓(yuan)截(jie)面時(shi)，按尤(you)拉公式確定臨界(jie)力，即

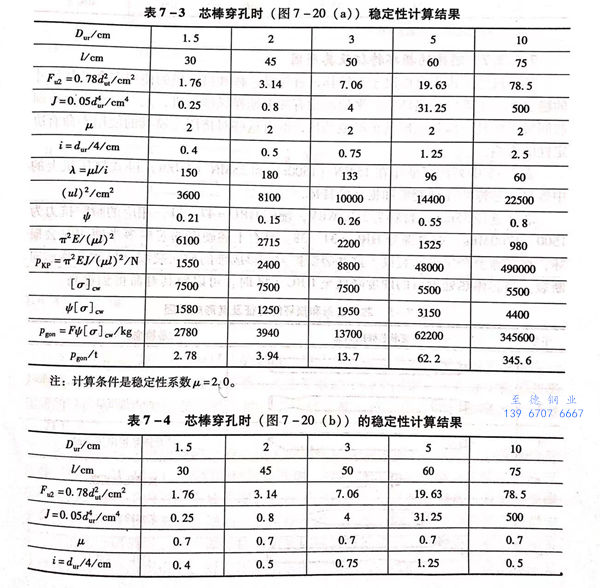

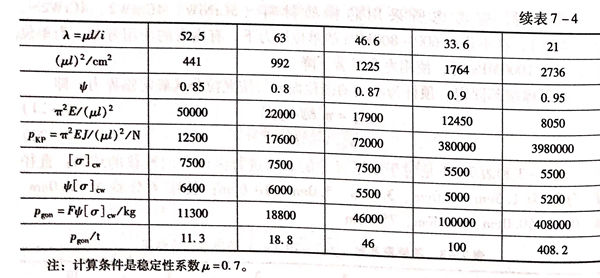

 表 7-3 和表 7-4  是對以下尺寸的不銹鋼管穿孔芯棒進行縱向彎曲校核的結果：直徑D_ur 分別為 1.5cm、2.0cm、3.0cm、5.0cm、10.0cm，長度 l 分別為 30.0cm、45.0cm、50.0cm、60.0cm、75.0cm。
