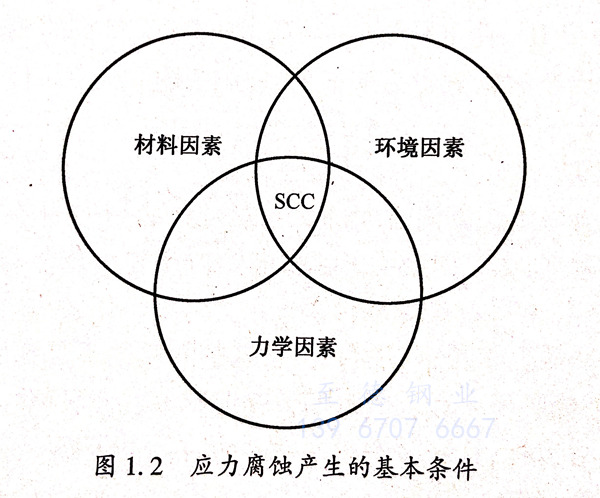

應力(li)腐蝕的(de)(de)主要影響因(yin)素可以(yi)分為以(yi)下三(san)種：①. 合金成分及有關(guan)的(de)(de)冶金因(yin)素；②. 力(li)學因(yin)素；③. 環(huan)境(jing)因(yin)素。這三(san)者的(de)(de)組合構成了(le)(le)龐大的(de)(de)合金－環(huan)境(jing)系統。圖(tu)1.2表示了(le)(le)產生應力(li)腐蝕的(de)(de)三(san)個(ge)基本(ben)條(tiao)件－材料因(yin)素、環(huan)境(jing)因(yin)素和(he)力(li)學因(yin)素之間的(de)(de)關(guan)系，即應力(li)腐蝕是上(shang)述三(san)個(ge)基本(ben)條(tiao)件的(de)(de)交集。
1. 合金(jin)成(cheng)分及有關的冶金(jin)因(yin)素
雜質元素對鋼的應力腐蝕敏感性影響很大。純鐵或低碳鋼中去除碳、氮后，在硝酸鹽中均不發生應力腐蝕。純鐵中含氮量達0.43%時，應力腐蝕抗力明顯下降。氮對不銹鋼有類似的有害作用。在Fe-20Cr-18Ni不銹鋼中含氮量大于30×10-6可使氯脆敏感性增加。大多數雜質元素是對合金應力腐蝕開裂抗力有害，因此，提高純度一般可改善其抗力。
熱(re)處理(li)對碳(tan)鋼的(de)應(ying)力(li)(li)腐(fu)(fu)蝕敏感(gan)性(xing)影(ying)響很(hen)大，一般都認為(wei)熱(re)處理(li)將直接(jie)影(ying)響到到碳(tan)鋼的(de)顯微組織，最后導致碳(tan)鋼具有不同(tong)的(de)強度水(shui)平(ping)。對于(yu)HE型(xing)應(ying)力(li)(li)腐(fu)(fu)蝕而言，回火的(de)溫度越(yue)(yue)(yue)低(di)，碳(tan)鋼對應(ying)力(li)(li)腐(fu)(fu)蝕的(de)敏感(gan)性(xing)就越(yue)(yue)(yue)大。對陽(yang)極溶(rong)解(jie)型(xing)的(de)應(ying)力(li)(li)腐(fu)(fu)蝕開裂而言，鋼奧氏體化(hua)的(de)溫度影(ying)響也很(hen)大。低(di)碳(tan)鋼奧氏體化(hua)溫度越(yue)(yue)(yue)高，應(ying)力(li)(li)腐(fu)(fu)蝕敏感(gan)性(xing)也越(yue)(yue)(yue)大；冷卻速(su)度越(yue)(yue)(yue)慢，則應(ying)力(li)(li)腐(fu)(fu)蝕敏感(gan)性(xing)越(yue)(yue)(yue)小。
2. 環境因素的影響
在遇水可分解為酸性的氯化物溶液中均可能引起奧氏體不銹鋼的應力腐蝕,其影響程度為MgCl2>FeCl3>CaCl2>LiCl>NaCl。奧氏體不銹鋼的應力腐蝕多發生在50~300℃范圍內，氯化物的濃度上升，應力腐蝕的敏感性增大。大多數金屬都是在低于100℃的溫度下產生應力腐蝕的，不過金屬在開裂前都有一個最小溫度，這個溫度稱為開裂臨界溫度。高于此值時材料才發生應力腐蝕，低于此值時材料則不發生應力腐蝕。
溶液中的溶解氧對鋼的應力腐蝕行為影響也是很大的。例如，在高溫高濃度的MgCl2中，不銹鋼產生應力腐蝕不一定有氧的存在，而在熱水和高溫水中，溶解氧對應力腐蝕則起著決定性作用。一般認為，在只含微量氯離子的溶液中，沒有溶解氧要使Cr-Ni不銹鋼產生應力腐蝕幾乎是不可能的。隨著介質pH值的減小，H+濃度增加，應力腐蝕發生的概率也會增加。例如，在脫硫工段中，其介質中含有硫化氫、二氧化碳等，溶于水形成碳酸，釋出H+,降低環境的pH值，從而增大材料的應力腐蝕敏感性。電位對應力腐蝕裂紋擴展速率的影響也是明顯的，在臨界電位范圍內，裂紋擴展速率迅速加快。
3. 應力(li)的影(ying)響
拉應(ying)(ying)(ying)力(li)(li)(li)的(de)(de)方(fang)向(xiang)與晶粒方(fang)向(xiang)之間的(de)(de)關系對合金(jin)的(de)(de)應(ying)(ying)(ying)力(li)(li)(li)腐蝕也有(you)很大影(ying)(ying)響。橫向(xiang)受(shou)力(li)(li)(li)比縱(zong)向(xiang)受(shou)力(li)(li)(li)苛(ke)刻(ke)，而縱(zong)向(xiang)受(shou)力(li)(li)(li)又(you)比橫向(xiang)受(shou)力(li)(li)(li)苛(ke)刻(ke)。合金(jin)構(gou)件所受(shou)的(de)(de)應(ying)(ying)(ying)力(li)(li)(li)低于臨(lin)界應(ying)(ying)(ying)力(li)(li)(li)時(shi)，發生應(ying)(ying)(ying)力(li)(li)(li)腐蝕的(de)(de)概(gai)率就(jiu)極小。影(ying)(ying)響應(ying)(ying)(ying)力(li)(li)(li)腐蝕的(de)(de)因(yin)素很多，也很復(fu)雜(za)，這些因(yin)素并不是(shi)孤立的(de)(de)存在，而是(shi)相(xiang)互影(ying)(ying)響，因(yin)此如果想要(yao)采(cai)取有(you)效措施減(jian)緩或抑制應(ying)(ying)(ying)力(li)(li)(li)腐蝕，確保化(hua)工(gong)設(she)備、管(guan)道(dao)和海洋設(she)施等安(an)全正常運行，就(jiu)要(yao)對應(ying)(ying)(ying)力(li)(li)(li)腐蝕機理進行深入的(de)(de)了解。
