雙相不銹鋼(gang)焊接(jie)的一(yi)般準(zhun)則主要有(you)以(yi)下幾點(dian)：
1. 焊材的(de)要求
焊材(cai)包括：①. 填充(chong)金屬；②. 保護(hu)(hu)氣(qi)體(ti)和(he)背(bei)面保護(hu)(hu)氣(qi)體(ti)。分(fen)述如下(xia)。
在(zai)焊(han)態下(xia)使用的(de)焊(han)接結構，其焊(han)縫金(jin)屬與(yu)(yu)母材相(xiang)(xiang)比應是合(he)(he)金(jin)元素鎳含(han)量(liang)較高的(de)。這(zhe)是為了保(bao)證合(he)(he)適的(de)鐵(tie)素體(ti)和奧氏(shi)體(ti)的(de)相(xiang)(xiang)比例。這(zhe)一純焊(han)縫金(jin)屬在(zai)焊(han)態下(xia)，必須有這(zhe)樣的(de)成(cheng)分，即(ji)能在(zai)結晶后(hou)直接均(jun)勻地形成(cheng)以(yi)奧氏(shi)體(ti)為主（30%~70%)的(de)并含(han)有鐵(tie)素體(ti)的(de)雙相(xiang)(xiang)組(zu)織。當焊(han)件(jian)可在(zai)1050~1100℃溫度下(xia)退火時，應該選擇(ze)與(yu)(yu)母材成(cheng)分（Ni=5.5%~7.0%)相(xiang)(xiang)當的(de)焊(han)縫金(jin)屬。在(zai)這(zhe)種焊(han)接工藝(yi)中，焊(han)后(hou)占主要(yao)的(de)鐵(tie)素體(ti)基(ji)體(ti)轉(zhuan)變形成(cheng)了平衡的(de)鐵(tie)素體(ti)／奧氏(shi)體(ti)組(zu)織。

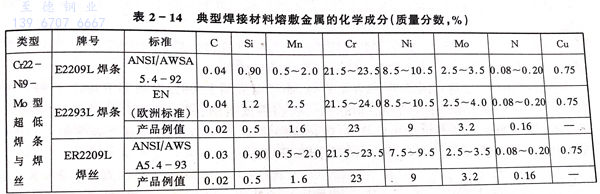

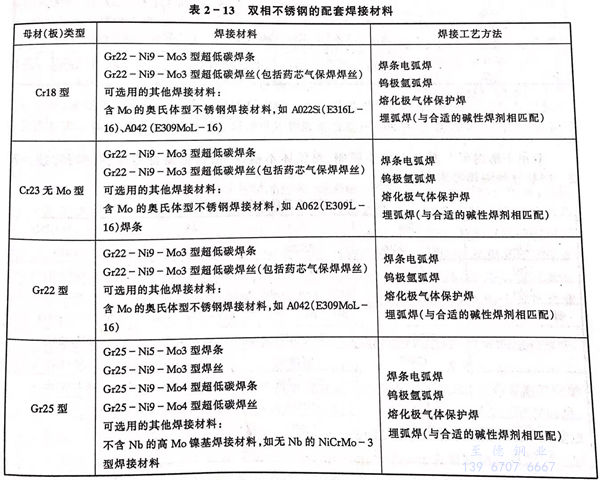

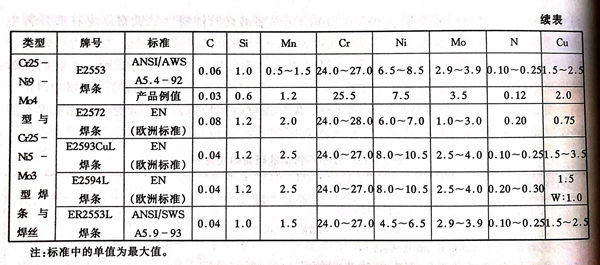

焊接雙相不銹鋼(gang)和超級雙相不銹鋼(gang)的焊材均是配套設計的（詳見表2-13和表2-14)。手工焊用的涂藥焊條既可以用鈦型藥皮焊條，也可以用堿性藥皮焊條。堿性藥皮的焊條對全位置的焊接更適宜一些，而鈦型焊條工藝性優良，在幾乎所有的實際應用中都可獲得滿意的效果。
采用填充(chong)焊絲和其他焊接方(fang)法（GTAW、GMAW、SAW)熔敷的焊縫金屬與焊絲有類似(si)的化學成分。

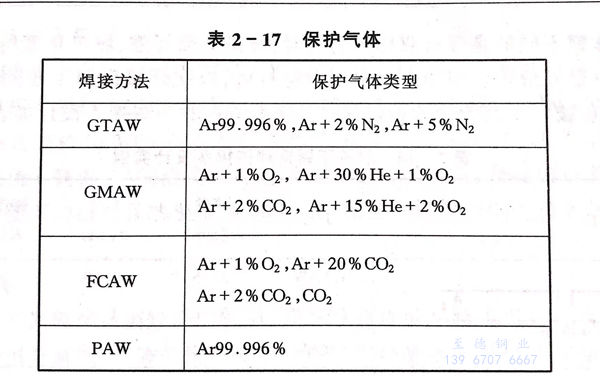

保護氣體(ti)適(shi)用于各種(zhong)氣體(ti)保護焊(han)方法（見表2-17)
背面保護氣體用于單面焊的焊管內部氣體保護，既可以用工業純氬氣，也可以用高純度氬氣（99.99%).在所有情況下，氣體都應該干燥（PrEN439: 除CO2外，所有氣體中水分最大不超過40 ppm,露點最高-50℃,CO2中的水分最大不超過200 ppm,露點最高為-35℃),應該采取各種措施避免水分浸入保護氣體中。
保護氣體和背面保護氣體對焊縫金屬的含氮量有影響。由于保護氣體中氮氣分壓低，可能從焊縫熔池中擴散出氮氣,從而使焊縫金屬含氮量降低，最大可減少0.05%氮氣。存在這種危險時，在保護氣體和背面保護氣體中必須加人5%氮氣,以防止焊縫金屬氮氣損失。
2. 焊接方法選(xuan)擇
焊(han)接方(fang)法(fa)根(gen)據焊(han)件(jian)結構(gou)厚度及相(xiang)關(guan)條(tiao)件(jian)的經(jing)濟性，可以采用下述焊(han)接方(fang)法(fa)：①. 手工焊(han)（SMAW); ②. 氣體保(bao)護(hu)鎢(wu)極(ji)電(dian)弧焊(han)（GTAW); ③. 氣體保(bao)護(hu)金(jin)屬（熔化）極(ji)電(dian)弧焊(han)（GMAW);④. 藥芯焊(han)絲電(dian)弧焊(han)（FCAW); ⑤. 埋(mai)弧焊(han)（SAW); ⑥. 等(deng)離(li)子電(dian)弧焊(han)（PAW)。
對于不銹鋼(gang)管焊接，常用方法是采用GTAW作根部焊接，然后用其他不同的焊接方法完成接頭焊接，如SMAW、GTAW或GMAW.中厚板的對接焊采用SMAW(MMA)、SAW或FCAW來完成。
對于鑄件(jian)和其他結構件(jian)的(de)修(xiu)復焊接，通常選用SMAW(MMA)，PAW 應(ying)用于薄(bo)斷面構件(jian)的(de)焊接和直管焊縫根部的(de)焊接。
在焊(han)(han)件上均應該填(tian)加焊(han)(han)絲（條），包括焊(han)(han)根。如果不(bu)填(tian)加焊(han)(han)材進行焊(han)(han)接，則必須在焊(han)(han)后進行固溶處理。
3. 焊接(jie)熱輸入的(de)確定(ding)

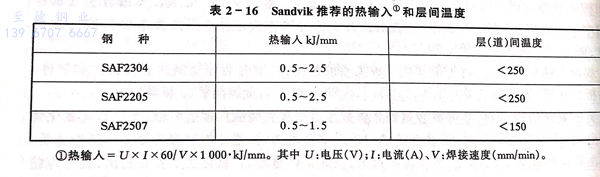

在母材和焊材確定之后，無論采取何種焊接方法，都必須嚴格控制焊接熱輸入。雙相及超級雙相不銹鋼焊接接頭的性能，很大程度上取決于采用的熱輸入。與奧氏體不銹鋼相比，雙相鋼焊接時可承受較大的熱輸入，使焊后冷卻過程、熱影響區形成足夠的奧氏體相，滿足接頭力學和耐蝕性的要求。但是熱輸過大，促進熱影響區形成Cr2N、σ相等脆性相，降低塑韌性和耐蝕性，因此對于具體焊件上采用多大的熱輸入，應在焊件焊前參考表2-16推薦的熱輸入范圍，根據結構的斷面尺寸和焊接方法進行工藝試驗或工藝評定，最終確定應使用的工藝參數，保證焊接接頭的性能。
4. 接頭(tou)設計

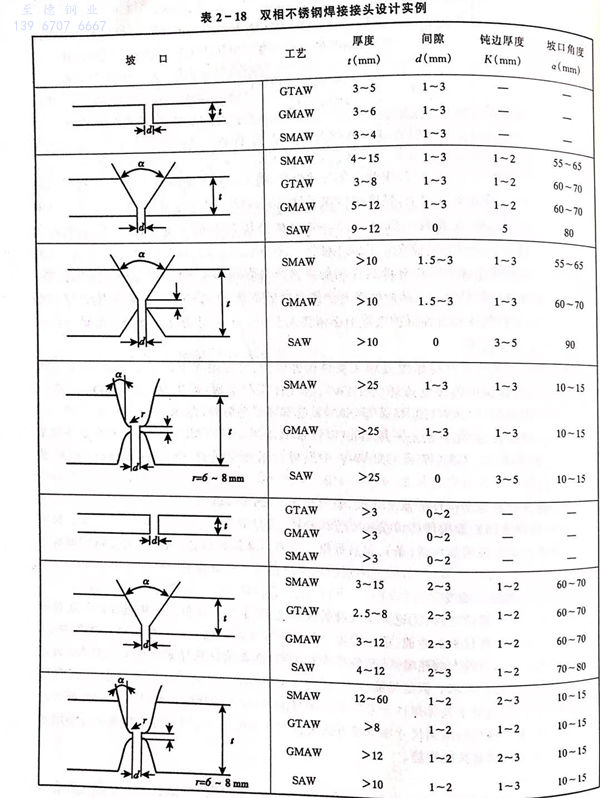

雙(shuang)相(xiang)不(bu)(bu)銹(xiu)鋼的(de)(de)(de)接頭(tou)(tou)設計必須有(you)助于完全(quan)焊(han)透并(bing)避(bi)免在(zai)凝固的(de)(de)(de)焊(han)縫(feng)金(jin)屬中(zhong)存在(zai)未熔合的(de)(de)(de)母材。與奧(ao)氏體(ti)(ti)鋼不(bu)(bu)同的(de)(de)(de)是焊(han)接雙(shuang)相(xiang)不(bu)(bu)銹(xiu)鋼時(shi)，坡口(kou)根部間(jian)隙(xi)、坡口(kou)角度均略大于奧(ao)氏體(ti)(ti)不(bu)(bu)銹(xiu)鋼。并(bing)且(qie)坡口(kou)最好采用(yong)切削加工而不(bu)(bu)用(yong)砂輪打磨，以使焊(han)接區(qu)厚度或間(jian)隙(xi)均勻。必須打磨時(shi)，應(ying)特別(bie)注意坡口(kou)及其配(pei)合的(de)(de)(de)均勻性。雙(shuang)相(xiang)不(bu)(bu)銹(xiu)鋼的(de)(de)(de)一些接頭(tou)(tou)設計如表2-18所示(shi)。
5. 預(yu)熱和(he)層間溫度
除(chu)了在(zai)大拘(ju)(ju)束度(du)下可能引起高鐵(tie)素體組織（焊縫、熱影(ying)響區(qu)）開裂(lie)（氫致(zhi)裂(lie)紋(wen)）之外，雙(shuang)(shuang)相(xiang)不(bu)(bu)(bu)銹(xiu)鋼和(he)超級(ji)(ji)雙(shuang)(shuang)相(xiang)不(bu)(bu)(bu)銹(xiu)鋼不(bu)(bu)(bu)需(xu)要(yao)(yao)預熱。對于(yu)大拘(ju)(ju)束度(du)焊件推薦(jian)預熱到150℃.對于(yu)23%Cr無Mo雙(shuang)(shuang)相(xiang)不(bu)(bu)(bu)銹(xiu)鋼和(he)22%Cr雙(shuang)(shuang)相(xiang)不(bu)(bu)(bu)銹(xiu)鋼，層(ceng)間(jian)溫(wen)度(du)不(bu)(bu)(bu)應該超過200℃.對25%Cr雙(shuang)(shuang)相(xiang)不(bu)(bu)(bu)銹(xiu)鋼和(he)超級(ji)(ji)雙(shuang)(shuang)相(xiang)不(bu)(bu)(bu)銹(xiu)鋼，層(ceng)間(jian)溫(wen)度(du)不(bu)(bu)(bu)應超過150℃,為了獲得最佳(jia)的(de)焊縫金屬性能，超級(ji)(ji)雙(shuang)(shuang)相(xiang)不(bu)(bu)(bu)銹(xiu)鋼推薦(jian)使用的(de)最高預熱溫(wen)度(du)為100℃.在(zai)采用焊后固溶處理(li)的(de)情況下，不(bu)(bu)(bu)要(yao)(yao)求限制層(ceng)間(jian)溫(wen)度(du)。
6. 焊(han)后處理
雙相不銹鋼不需要焊后消除應力處理，且進行這樣的熱處理可能是有害的。因為它可使雙相不銹鋼析出金屬間相，降低韌性和耐蝕性。但如果由于焊件高應變狀態或存在導致耐腐蝕性降低和塑性降低的有害相變，使焊件質量降低，這樣的焊件通常應該進行固溶處理。23%Cr無Mo雙相不銹鋼和22%Cr雙相不銹鋼應該在1050~1100℃的溫度下進行熱處理。而25%Cr雙相不銹鋼和超級雙相不銹鋼要求處理溫度為1070~1120℃。當匹配的焊縫金屬化學成分（Ni=8%~10%)高于焊件化學成分時，應該選擇給定的溫度上限。加熱應該盡可能地快，固溶退火之后立即進行水淬。最有效的加熱方法是感應加熱。保溫時間應該是5~30min,應該足以恢復相平衡，包括金屬間相（特別是σ和X相）的溶解。
7. 清理和鈍化
焊(han)前、焊(han)后的(de)表面(mian)清理(li)及(ji)焊(han)縫附近的(de)酸(suan)洗鈍化處(chu)理(li)可采用標準不銹鋼(gang)的(de)清理(li)作業。
