焊接普通鐵素(su)體(ti)不銹(xiu)鋼，通常可以采用兩種類型的填充材料。

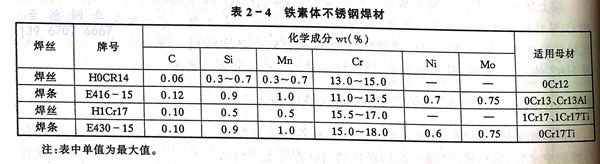

 1. 用與被焊(han)(han)鋼(gang)材(cai)(cai)相(xiang)同(tong)(tong)類型的(de)焊(han)(han)接材(cai)(cai)料。如0Cr12,0Cr13,0Cr13A1等(deng)鋼(gang)采用0Cr13Nb（AWS405Nb)的(de)焊(han)(han)絲或(huo)焊(han)(han)條，0Cr17、0Cr17Ti鋼(gang)使(shi)用1Cr17(Ti)的(de)焊(han)(han)絲和(he)焊(han)(han)條等(deng)。除以上Cr13和(he)Cr17鐵素體不(bu)銹鋼(gang)，目前已有相(xiang)應的(de)同(tong)(tong)質焊(han)(han)材(cai)(cai)標準(zhun)外(wai)，大部分高鉻鐵素體不(bu)銹鋼(gang)均采用與母材(cai)(cai)同(tong)(tong)成分的(de)焊(han)(han)材(cai)(cai)或(huo)自行(xing)研(yan)制的(de)焊(han)(han)材(cai)(cai)，未列入標準(zhun)。表2-4是兩種手工焊(han)(han)材(cai)(cai)的(de)化學(xue)成分。在(zai)要求焊(han)(han)縫金屬與母材(cai)(cai)具有相(xiang)同(tong)(tong)的(de)導(dao)電(dian)、導(dao)磁(ci)及力學(xue)等(deng)物理性(xing)能和(he)表面色(se)澤時，應選同(tong)(tong)質的(de)焊(han)(han)材(cai)(cai)。

 2. 采用(yong)奧氏體焊(han)材甚至可(ke)以(yi)采用(yong)鎳基合金的(de)(de)焊(han)材，實際(ji)上是異(yi)種材料焊(han)接(jie)，有利于提高(gao)焊(han)接(jie)接(jie)頭的(de)(de)塑韌性，可(ke)以(yi)免除焊(han)前預熱(re)焊(han)后熱(re)處(chu)理。不(bu)過不(bu)進行焊(han)后熱(re)處(chu)理，不(bu)含穩定元素(su)的(de)(de)鐵素(su)體不(bu)銹(xiu)鋼(gang)的(de)(de)HAZ的(de)(de)敏化和晶(jing)間腐蝕傾向將難以(yi)消除。

 3. 高(gao)純鐵素體不銹鋼的焊接(jie)工(gong)藝與焊接(jie)材料選擇

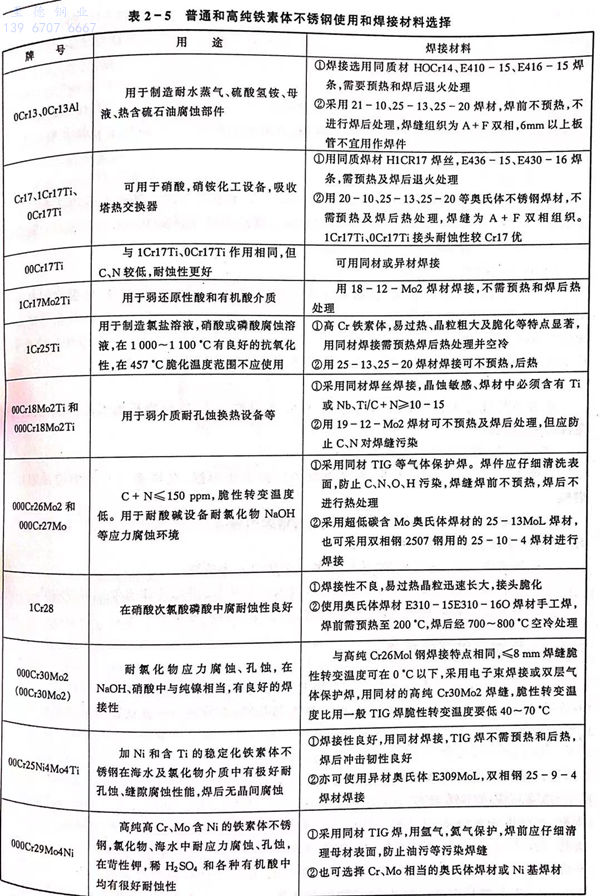

 對于碳、氮、氧(yang)等(deng)間隙(xi)元素(su)含(han)量(liang)極(ji)低的(de)(de)高(gao)(gao)純鐵素(su)體不(bu)銹(xiu)鋼，高(gao)(gao)溫引起的(de)(de)脆化并不(bu)顯著，焊(han)接(jie)(jie)接(jie)(jie)頭具(ju)有很好的(de)(de)塑(su)韌(ren)性(xing)，不(bu)需焊(han)前預熱和(he)焊(han)后熱處理。在要求同(tong)(tong)種焊(han)材(cai)焊(han)接(jie)(jie)時，目前仍沒有標(biao)準(zhun)化的(de)(de)高(gao)(gao)純鐵素(su)體不(bu)銹(xiu)鋼的(de)(de)焊(han)接(jie)(jie)材(cai)料，一般采用(yong)與母(mu)材(cai)同(tong)(tong)成分的(de)(de)焊(han)材(cai)作(zuo)為填充材(cai)料，由于高(gao)(gao)純鐵素(su)體不(bu)銹(xiu)鋼中的(de)(de)間隙(xi)元素(su)含(han)量(liang)已經極(ji)低，因此關鍵是在焊(han)接(jie)(jie)過(guo)程中防止焊(han)接(jie)(jie)接(jie)(jie)頭區的(de)(de)污染，這是保證焊(han)接(jie)(jie)接(jie)(jie)頭的(de)(de)塑(su)韌(ren)性(xing)和(he)耐蝕性(xing)的(de)(de)關鍵。表2-5是鐵素(su)體不(bu)銹(xiu)鋼的(de)(de)用(yong)途及焊(han)接(jie)(jie)材(cai)料選擇。
